thx30个人diy版本,图片有点多比较费流量

by 周立民 2018.10.11
这个键盘的起因是比蒙送我的一套thx30的pcb和蓝牙模块
这个小30也是我一直念念不忘的,不知道为什么,键盘越玩越小了,感谢蒙叔圆我一个心愿
寄出pcb的当天买了热插拔和rgb灯,收到pcb的第一天就把热插拔和rgb灯焊好,第三天就把图纸画出来了,然后第四天在zf发帖,看有没有看上的一起做,第五天看没有人需要就下单了,自己做了两个,然后第十天的样子就收到加工好的外壳,简直神速,可能是因为小吧

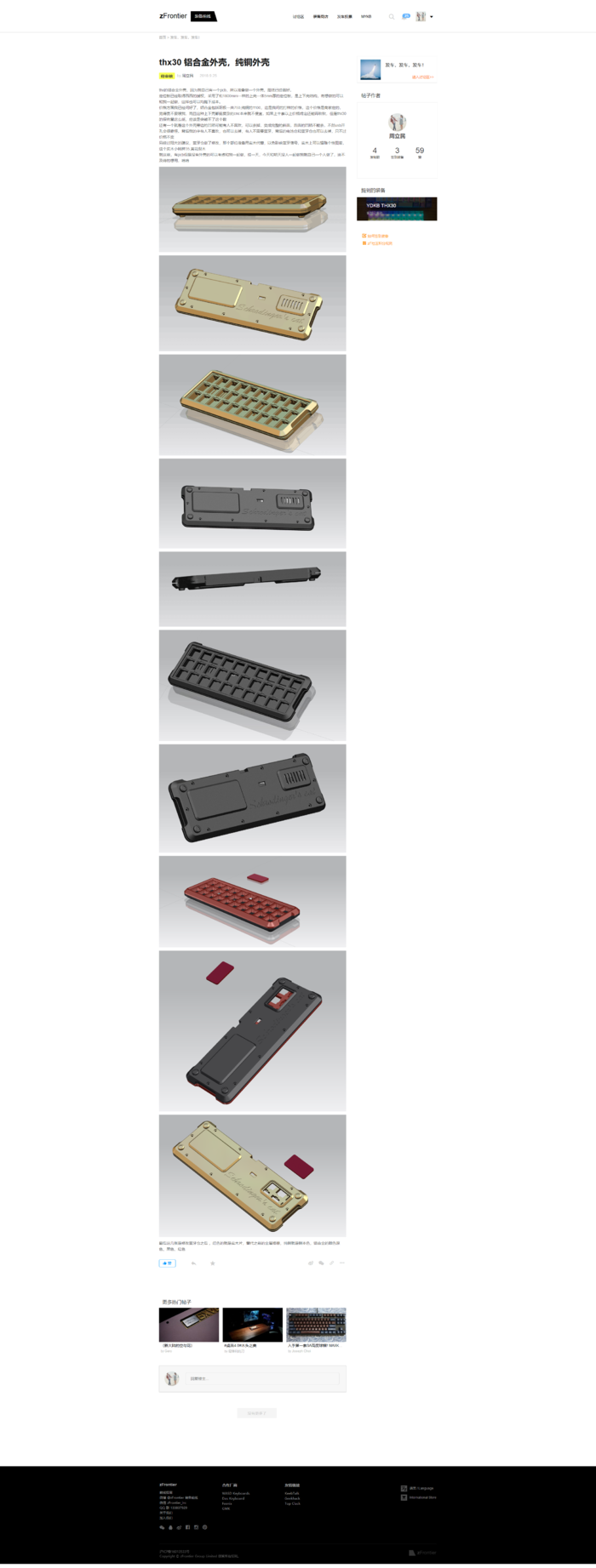

这是外壳刚刚画好的时候在站里发的贴。
。。。。。。。。。
。。。。。。。。。。。。。。。
。。。。。。。。。。。。。。。。。。。
下面不废话直接上实物图吧

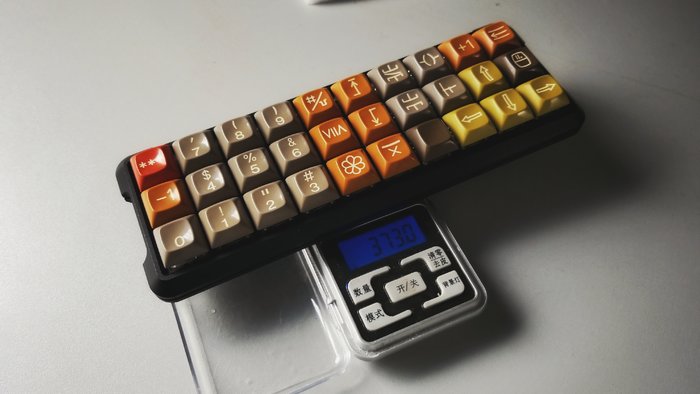

其实收到的时候是这样的,一个黑色铝合金版本,一个纯铜的版本,铝合金的重量很不错,所有的加起来373g,如图
铜的版本就超级重了。。。。因为合起来一起大于电子秤的上限了,只能分开称,如下

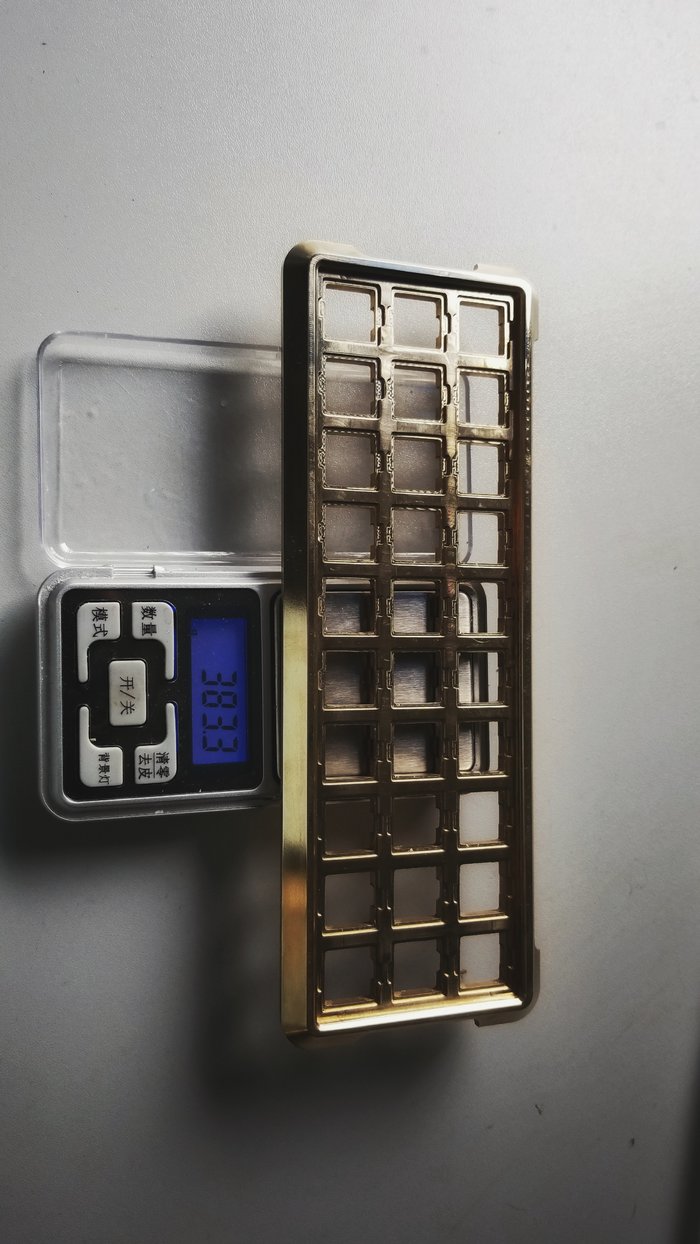

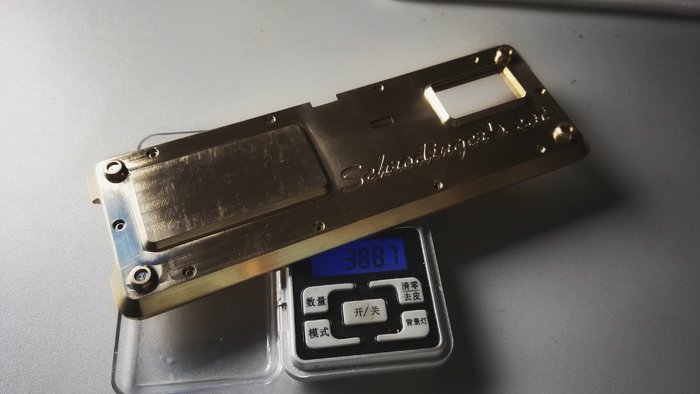

上盖383g,下盖388g,都比铝合金一整个键盘重,纯铜的一整个键盘组好之后直逼1kg,健身神器

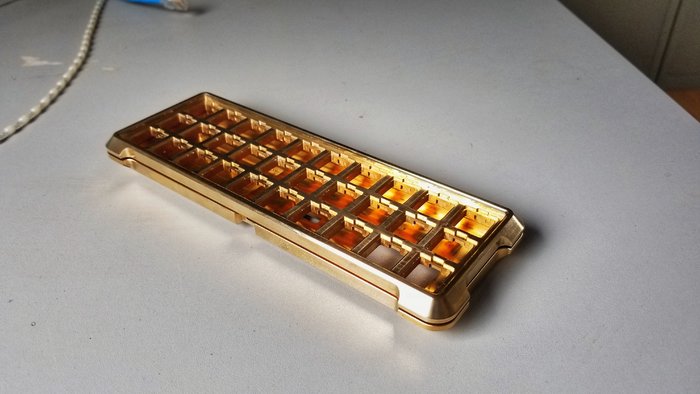

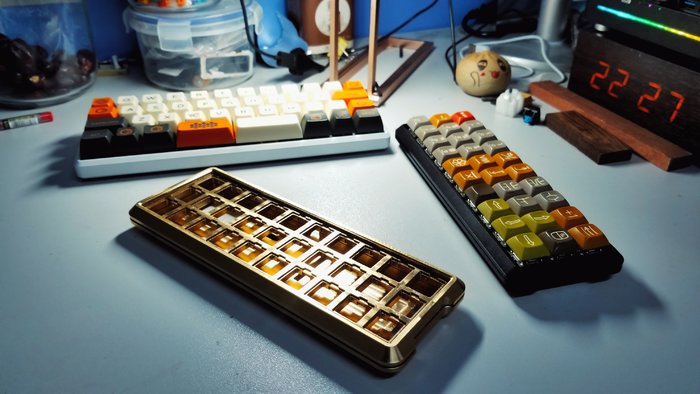

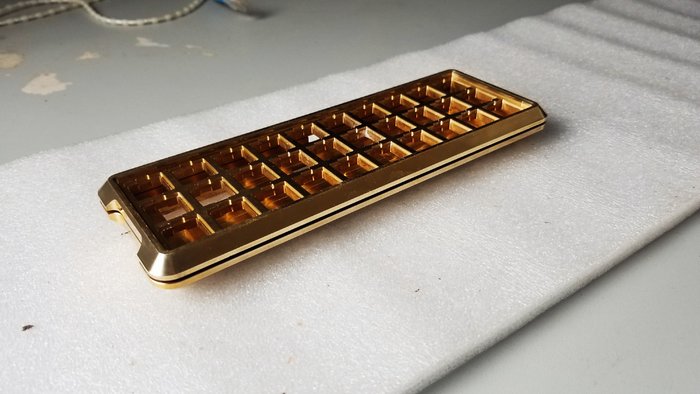

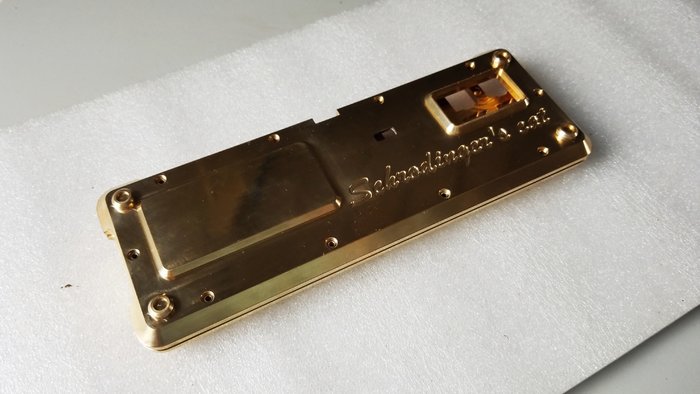

放几张铜版的手机渣图,之后就再也见不到这个样子了,因为我对两个外壳表面都做了改造。
----------------------------------------------------------------
铝合金我改成了白色,纯铜的我改成了黑色
改造过程中的铜外壳

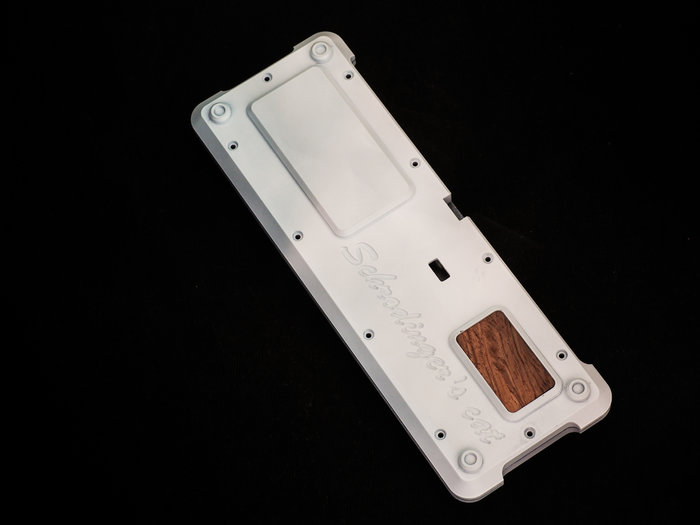

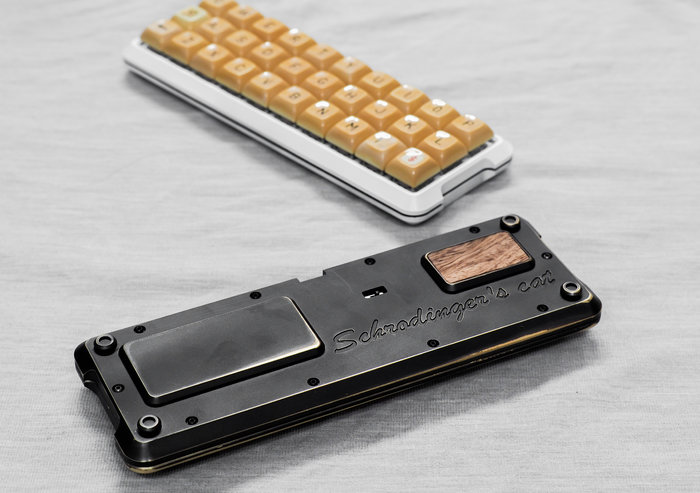

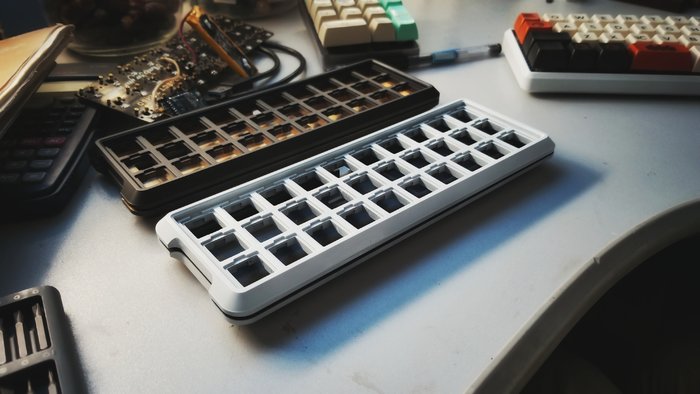

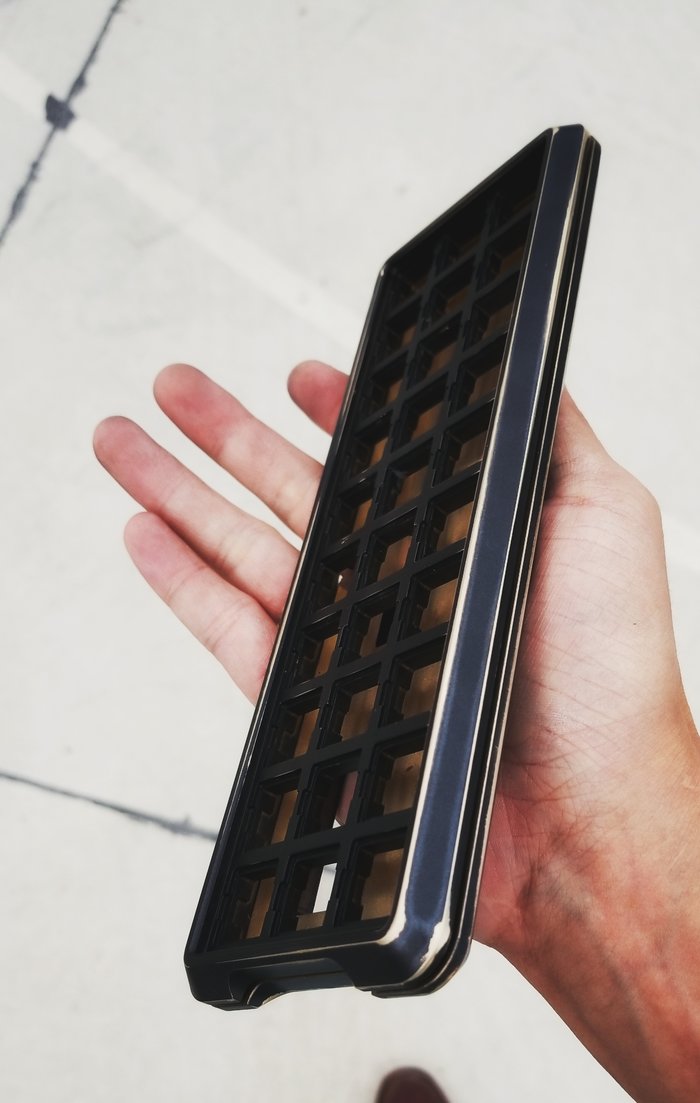

改完之后的两个外壳

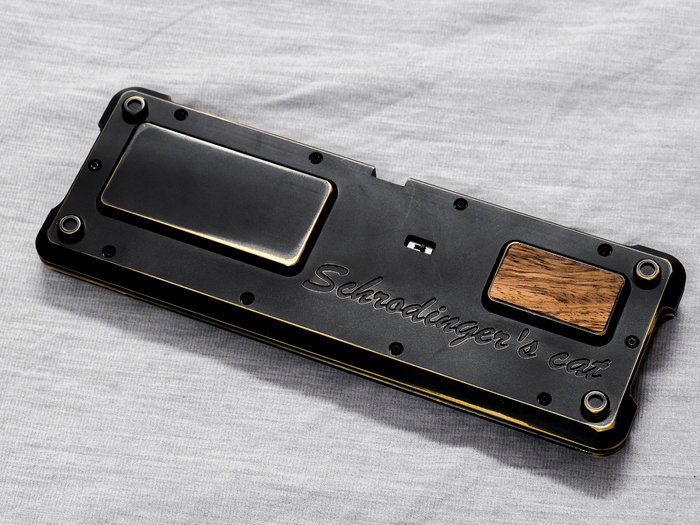

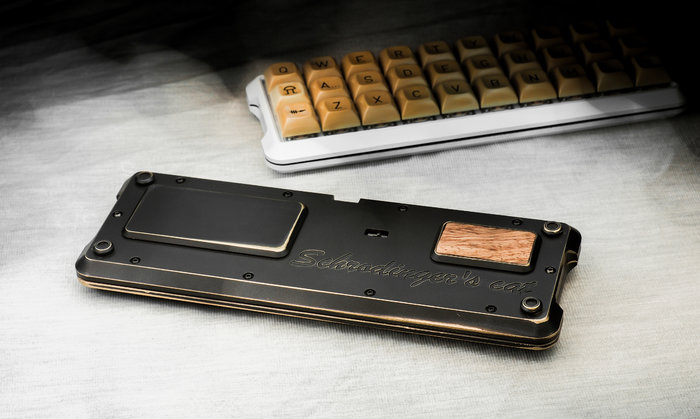

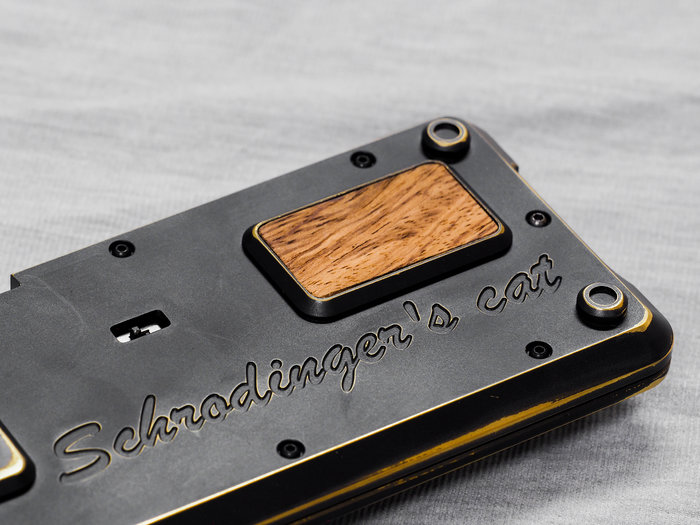

其实我对铜外壳是有一个闷骚的想法的,就是做露铜做旧的效果

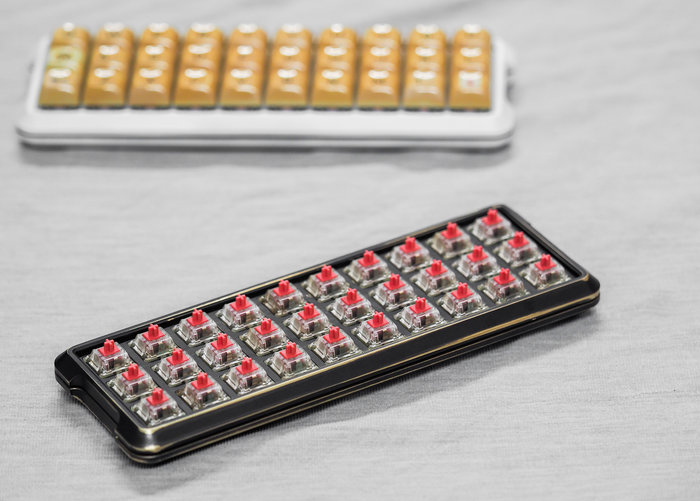

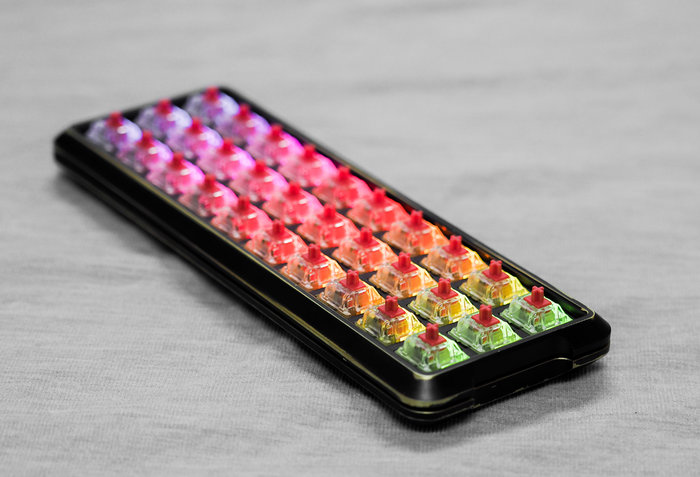

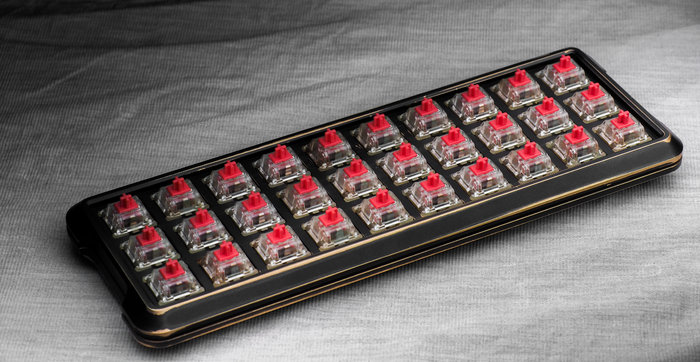

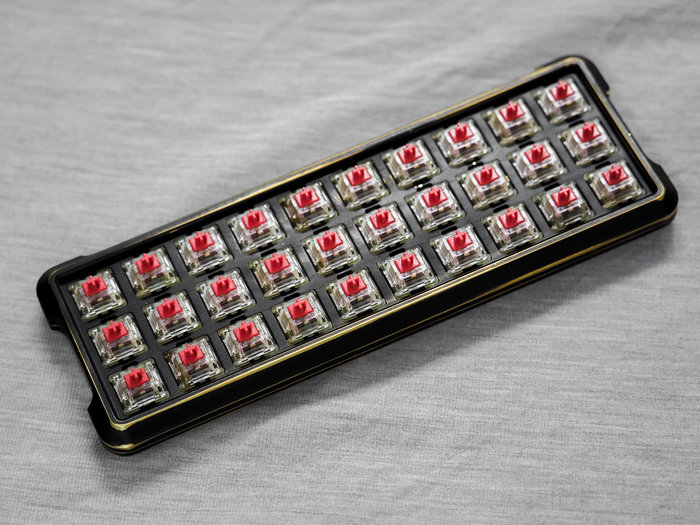

过程大概就是这些,下面放上轴的图
-------------------------------------------------------------------

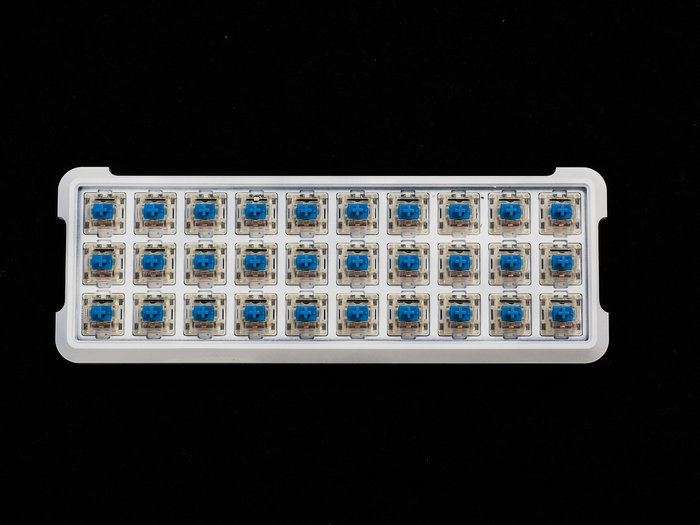

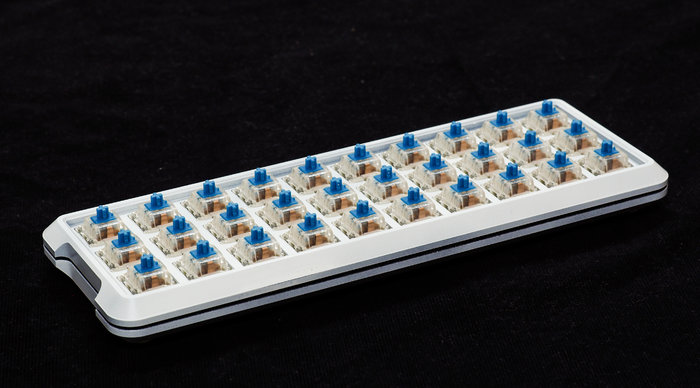

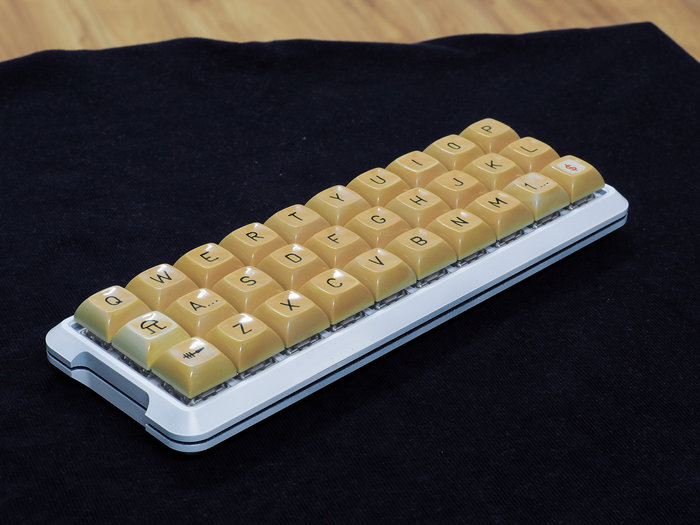

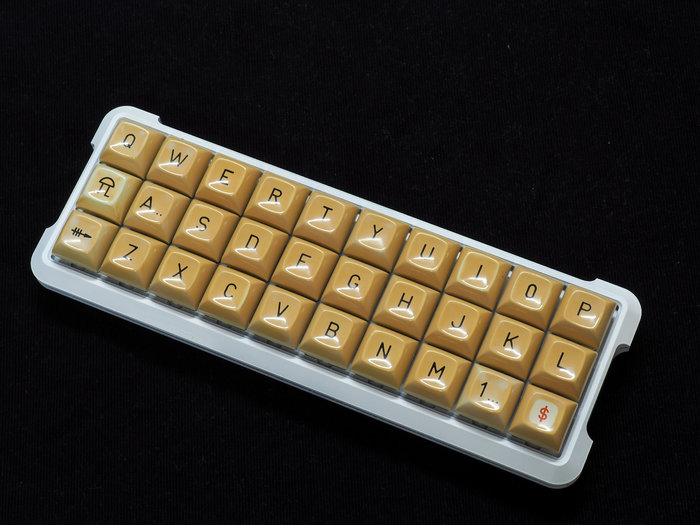

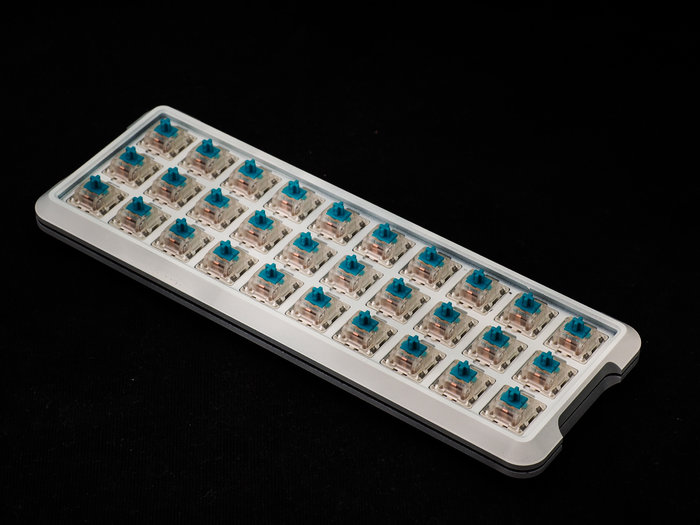

白色的这个是假的,里面并没有pcb,只是上着轴装装样子。

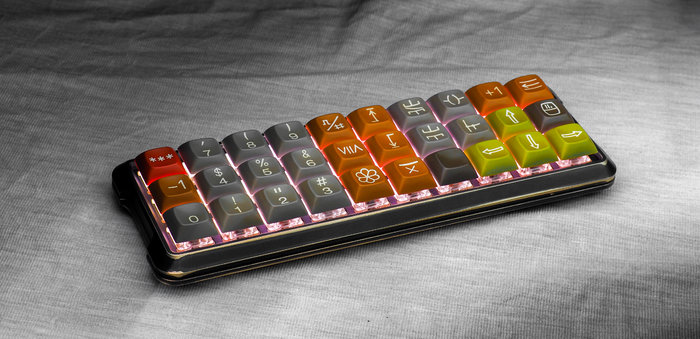

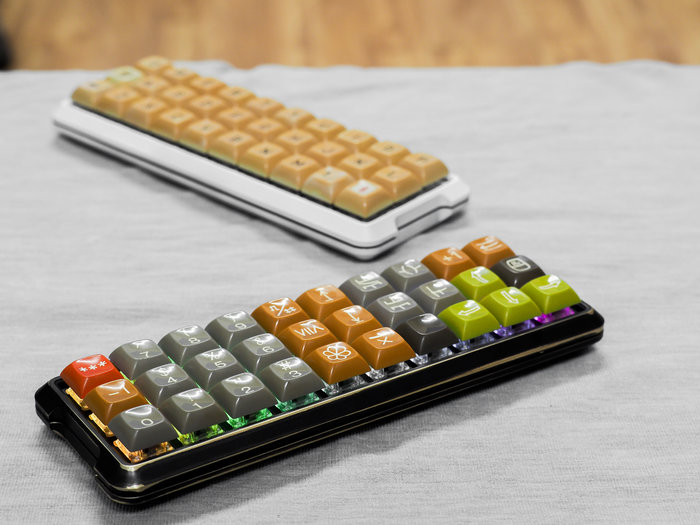

图有点多,照片好像并没有拍出实物的骚气。

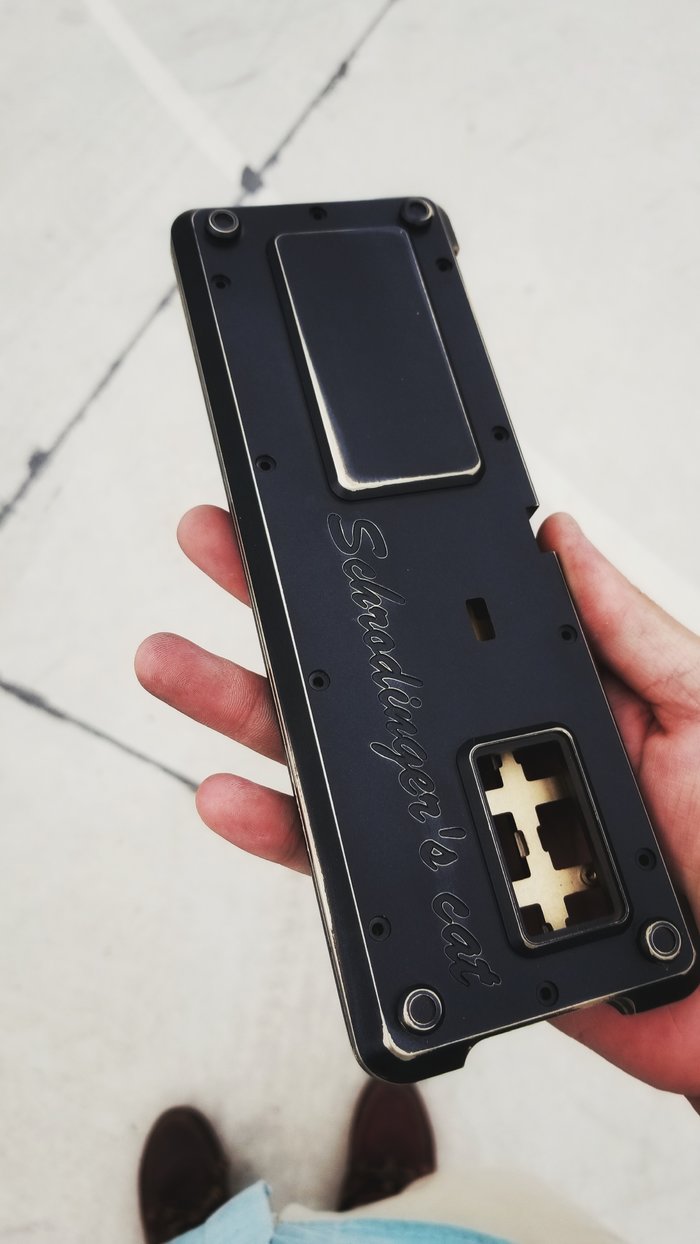

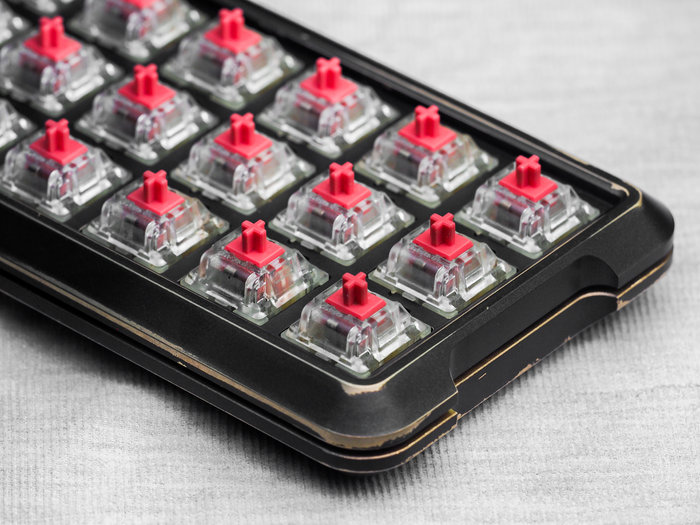

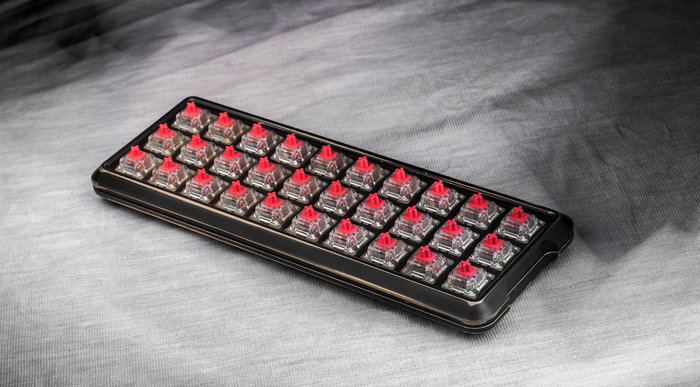

黑色的用的是黑色的芳生螺丝,当时买了一堆方头和锥头黑色和金色的螺丝,发现黑色的键盘还是搭配黑色的芳生螺丝比较合适,金色的太突兀了。

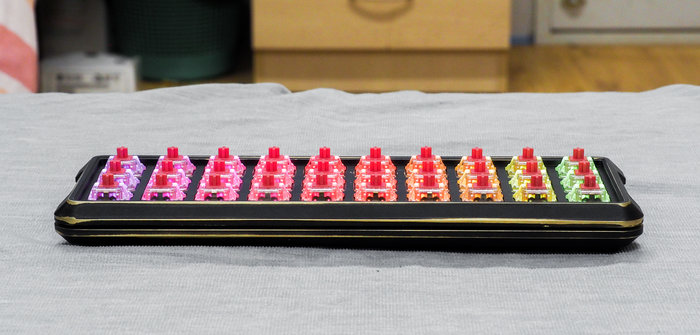

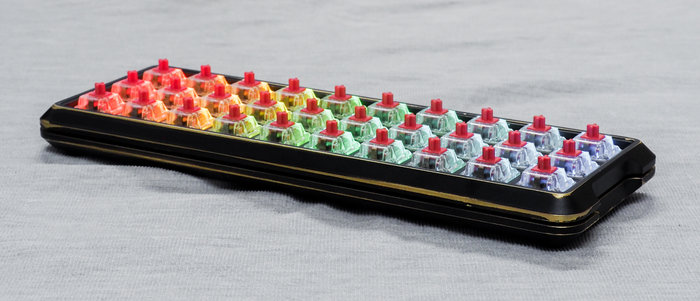

我比较喜欢半漏轴的设计,一个是灯光更显眼一些,另一个是这样设计的话可以显得更薄一点,本来30就很小了,如果厚了的话就太胖墩了。但是我发现好像很多人都不喜欢半漏轴,哈哈。

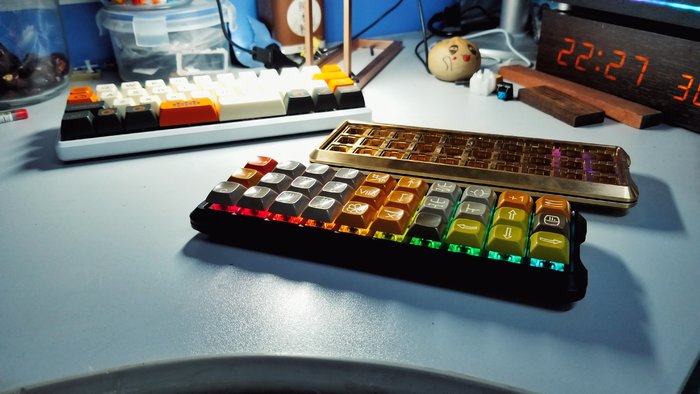

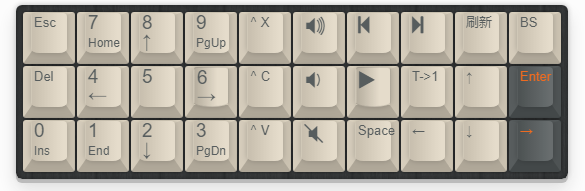

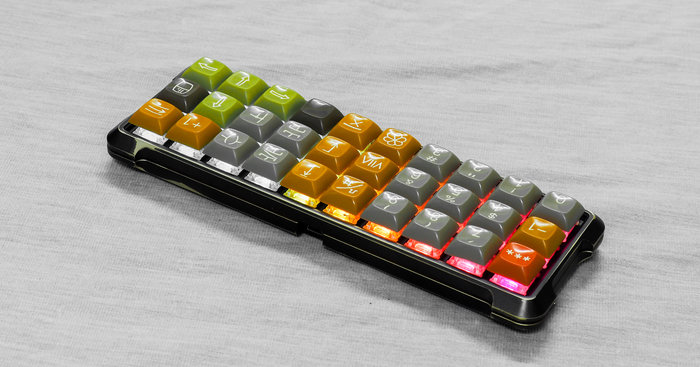

30其实作为一个辅佐键盘很方便,一些40上需要切层的快捷键什么的放在上面挺好的,就像这样
铜的准备没事就拿起来多盘盘,顺便锻炼一下手臂,努力让露铜更自然一些
------------------

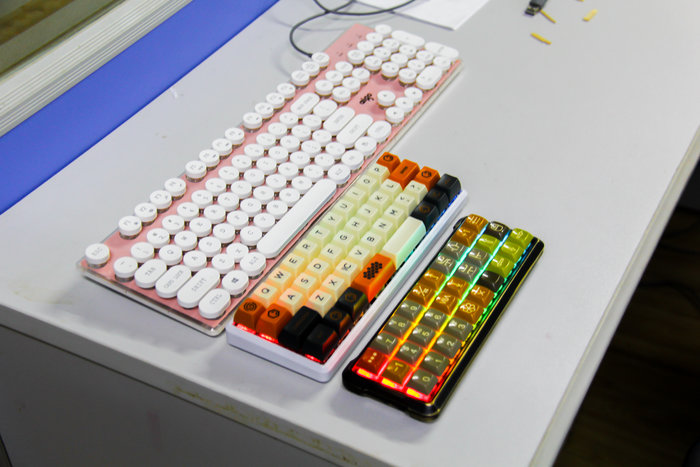

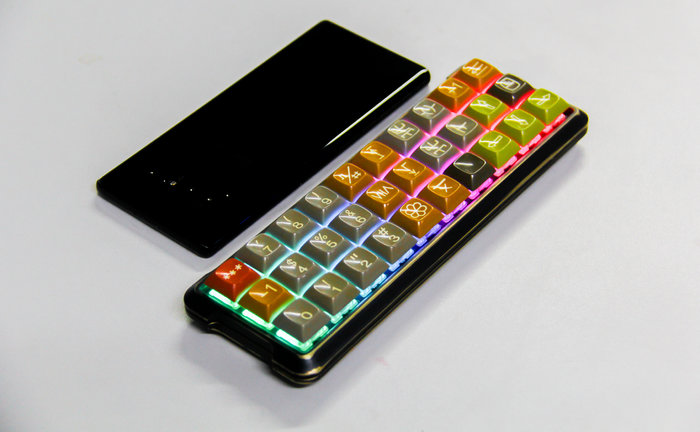

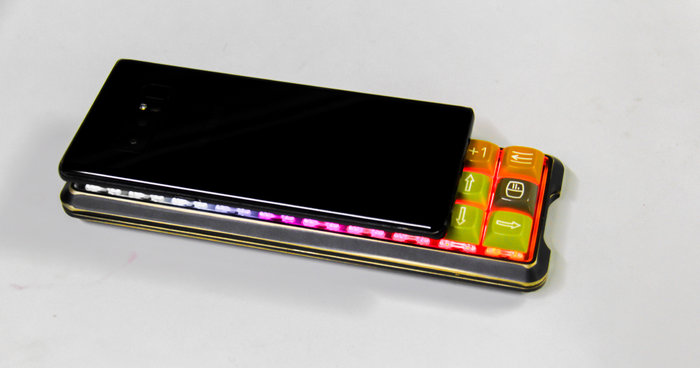

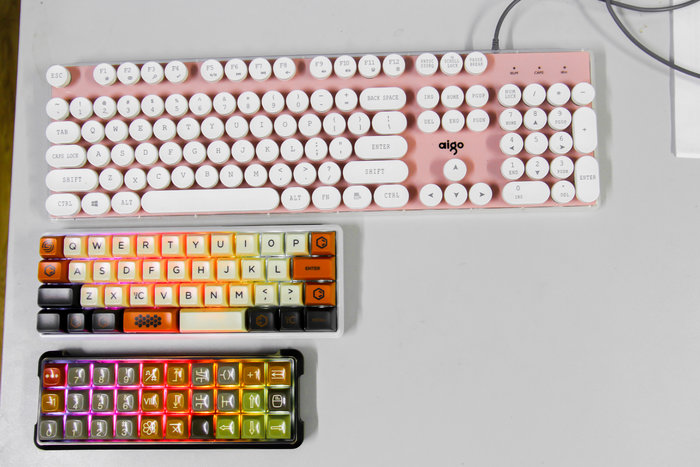

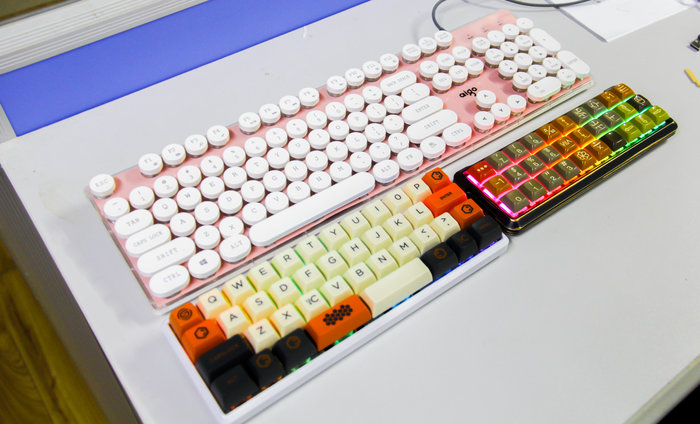

对了,可能有人对30这个键盘到底有多小可能还没有个概念,我就把手机和同事的104键盘还有自己在用的40键盘一起对比一下

真的很小啊
