[IC] grid 600 GH60外壳套件(手感向优化)

by gridishere 2018.7.12
【8/14 Update】
这几天优化了一下 grid 600 的内部结构,主要是提升了内部电池仓的空间,并且将 GH60 的中心支柱改成可以取下的版本。发货的时候我们会附赠两块吸音棉,供重视敲击感的用户使用。这部分的成本也会由我们承担,感谢各位的支持~

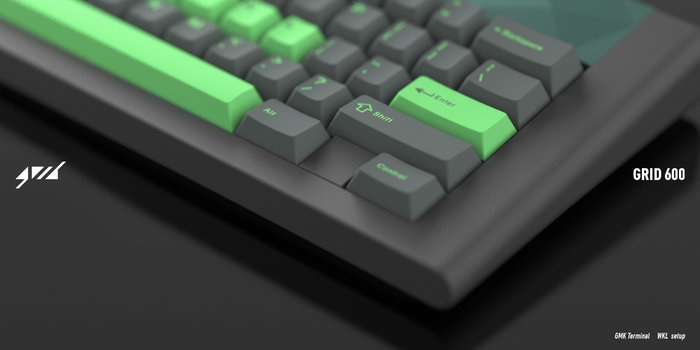

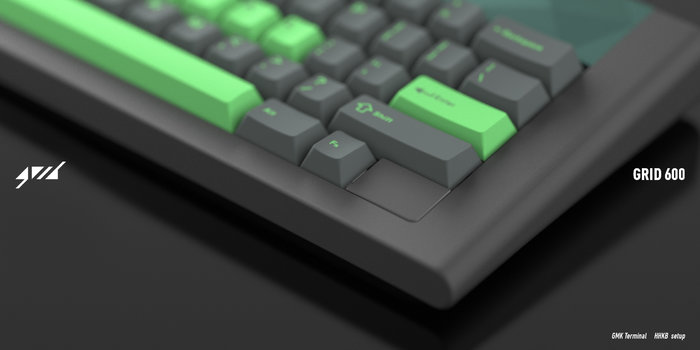

另外附上WKL和HHKB的效果图~

【8/06 Update】
白色的样品到咯,表现还不错~





【8/03 Update】
发车链接w~
http://www.zfrontier.com/m/4213

分享一下 Type 04 “FLASH” 和 Type 02 “NEON” 的图,“FLASH”,照片果然不是很能表达发光体的效果,见谅 ~ 另外今天晚上 grid600 就要在Z站发车了,还请各位多多支持~



【7/30 Update】

今天收到了几个样品,和大家分享一下。
P.S. 由于是样品,所以表面不算完美,但是特定的高目数喷砂效 果真的不错。
额外的四个自定义键版本,PCB也在开发中。
TYPE 04 “FLASH”也在开发中,争取在这周给大家新的Update,争取尽早发车~

【7/21 Update】
发布一个IC投票:https://www.zfrontier.com/car/190,请各位投一下自己最喜欢的模块,这会对于功能的开发有所帮助~

【7/18 Update】
更新两张效果图~ 是国外呼声较高的紫色和GMK Violet Tendencies的版本,个人认为配合白色烤漆的底壳很搭,应该和JTK的紫白配搭也会不错。



【7/16 Update】
昨天和外壳供应商定制的铝合金到厂,是为了细腻喷砂效果而采用的比较高价的材料,估计两周内会有真机图更新哈。
另外核算了一下,基本可以确定底壳搭配 Type-01(基本款喷涂或者阳极的表面)的价格会在1500之内,届时讲不定有小惊喜。

【原文】
各位z站的朋友们好,在下是grid,是一个设计师。
之前在z站刷帖子,看到了不少有意的经典的键盘。
其中一把Cherry 0458 戳中我的G点,我并不想完整照搬来它的造型,而是想以此造型为灵感做一个键盘出来,做一个符合当今时代的键盘。
在整体的设计中,我纳入一了些IBM早期键盘和Atari游戏机键盘的元素进来。

规格上grid 600是一款通用外壳套件,兼容GH60系列PCB。

grid 600有以下特点:
1. 基于GH60及衍生PCB设计
2. 支持下盖螺丝固定的PCB及内胆,目前不兼容Poker 2及GK64内胆
3. 有电池仓预留位(96x50x3 mm)
4. 5.5°
5. 铝合金部件将采用高目数喷砂
6. 可替换的上盖设计

目前有6种不同的上盖设计,分别为:

1. Type 01"CLASSIC-经典",借鉴了Model F键盘的设计
2. Type 02"NEON-霓虹",在Type 01上增设红绿蓝3根氚灯管

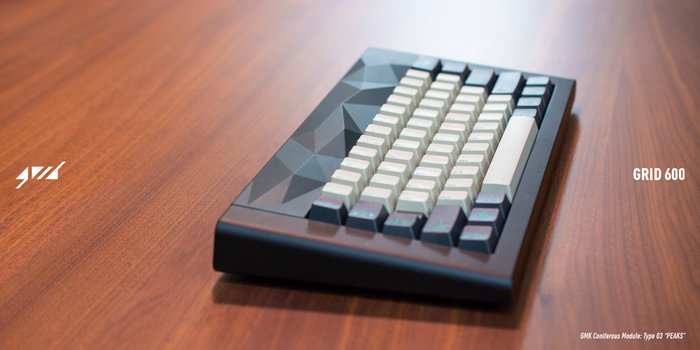

3. Type 03“PEAKS-峰峦”,取材于连绵的山峰
4. Type 04“FLASH-闪电”,特征是有一条可编程RGB灯条
5. Type 05“PRESS-触发”,带有4颗可编程按键
6. Type 06“PAPER-纸”,有一块2英寸的电子墨水屏,可以由用户自己编程(需要自己有基础)

我相信好的设计是修改而来的,其永远没有终点,只是不断的完善。
感谢z站的朋友们给我反馈,也感谢z站给我们一个交流的地方。

另,grid 600已经安排打样,之后,我将会在帖子中更新更多的信息,希望大家喜欢
最后编辑于 2018.8.14
247 举报帖子
更多热门帖子
最早回复
  • 最早回复
  • 最新回复
  • 最热回复
告辞
2018.7.12
#1
有丶好看,老哥来个车牌
  • gridishere
    2018.7.12
    争取在zF发车,感谢支持哈
  • 妈耶,别争取了,就地发车别犹豫了,看了半天没看懂,所以这个适合哪个版本的pcb?
  • 尴尬,不好意思啊,漏看了一条消息,只要用了GH60安装孔的PCB都是能装的
  • 挺好的,支持小尺寸键盘设计。
  • gridishere
    2018.7.12
    感谢支持哈
  • Chord
    2018.7.12
    #3
    好看!支持!
    Tuiz1
    2018.7.12
    #4
    这个不错
    fishpod
    2018.7.12
    #5
    好看好看 看来我可以放弃我的5°了hhhhhhhhhh
    ZJ
    2018.7.12
    #6
    帅气,头一次见到这么有创意的上盖设计
  • gridishere
    2018.7.12
    谢谢哈哈
  • TonioTTT
    2018.7.12
    #7
    这是我到目前为止最喜欢的设计原稿。
    可惜我用不了60键位,希望以后有机会可以设计一款相似的87键位键盘。
  • gridishere
    2018.7.12
    感谢,87可能会有一些难度,一步一步来~
  • 66考虑一下
  • Girev北极星
    2018.7.12
    #8
    TMD,我好不容易戒毒一年多,你这个太毒了,我又中毒了。坐等开团。
  • gridishere
    2018.7.12
    感谢支持啦
  • 我想问问,支持蓝牙不?
  • 只要PCB支持就可以,但是最好用无钢板的配置,键盘里面有电池仓的空间,100x50x3 ~
  • LYB才能拯救世界
    2018.7.12
    #9
    设计十足
    感觉比国内的要靠谱很多
    公主殿下赛高
    2018.7.12
    #10
    目测今年最强60!
  • 滴滴答答
    2018.7.13
    的外壳
  • 香辣鸡
    2018.7.12
    #11
    这个替换外壳可以定制无限模块啥的么
  • gridishere
    2018.7.12
    这个意见很赞诶!其实是可以的,不过现在的计划是全部用金属切削加工的,后期如果有方案开发出来的话,可以支持的。
  • 就像MOTO的模块
  • 初衷是这样子的,不过无线感觉有点小复杂。。。
  • 是无限还是无线啊?
    无线开个黑色亚克力的槽就挺好的
    模块的话其实大部分人用不上那么多,大佬把自己觉得有用的设计上了,其他的,让其他有爱的大佬去解决吧
  • で始终づ如一
    2018.7.12
    #12
    gk64要是支持多好,热拔插挺舒服的
  • gridishere
    2018.7.12
    gk64有点难度。。。主要是定位孔的位置有一些区别,这个物理上的假别有点大,不过现在开起来想要gk64的人还不少,如果够多的话可以考虑一下~
  • 直接开64得了
  • viveka-c
    2018.7.12
    #13
    卧槽!!!看我刷出了什么!这个竟然是国人设计的啊!等车!买爆!!
  • gridishere
    2018.7.13
    感谢支持哈哈
  • 感谢大佬带来这么棒的设计!
  • Scott Wei
    2018.7.12
    #14
    创意超nice,关注一波
  • eTang
    2018.7.17
    关注没用,直接买他丫的。。。
  • Leasonchi
    2018.7.13
    #15
    四个按键的配列买爆!
    2018.7.13
    #16
    你好你是用c4d建模做的效果图吗?还是ai
  • gridishere
    2018.7.13
    建模是用工程的软件做的,c4d建模的话一般不能支持最后的加工的。目前没有用到ai哈
  • York chan
    2018.7.13
    em。。。ai能建模了?
  • 可以画三视图吧哈哈
  • 妄想税
    2018.7.13
    #17
    大佬,如果考虑GK64的话,定位板也考虑下碳纤维平衡杆吧
  • gridishere
    2018.7.13
    待我看看哈
  • gk64左SHIFT没有pcb卫星轴用的孔
  • 殊途
    2018.7.13
    #18
    棱面那个好看,但是那个要C很多刀,价格会上去的吧。
    滴滴答答
    2018.7.13
    #19
    这个关注一下,想上车
    Joseph Choi
    2018.7.13
    #20
     模組化設計感覺不錯
