暂定名Uni2Go——分体键盘我又来了

by 天狼星 2018.7.10
首先感谢各位大神对我之前DIY作品的支持(UniGo66已经成功开了一车小板车)。

在之前攻克了U2U-hub与优联芯片板载的难关(是的,我习惯性的再次感谢LEON大神)之后,我再次开始了新一轮的DIY。本次的目标是分体、无线、便携(是的,上次UniGo66有点大)。

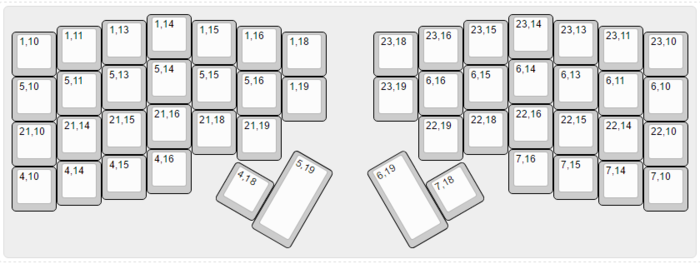

根据这次的需求,最终决定配列如下:

为了轻薄,选择了凯华choc轴(是的,你们会说没键帽,对,没键帽选),亚克力三明治夹心露轴结构。

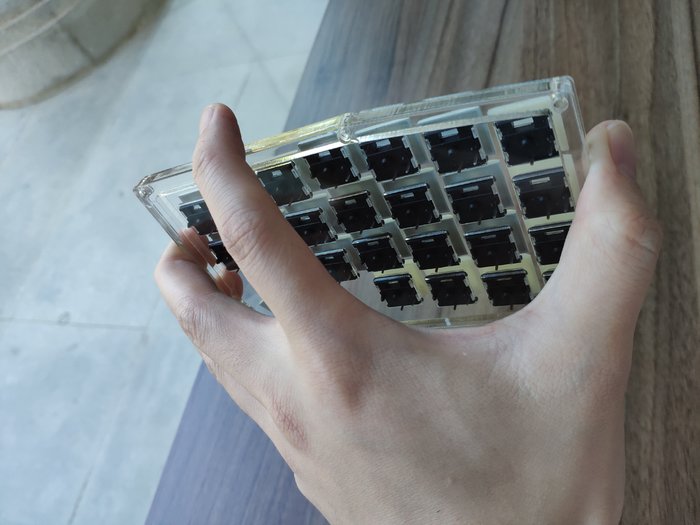

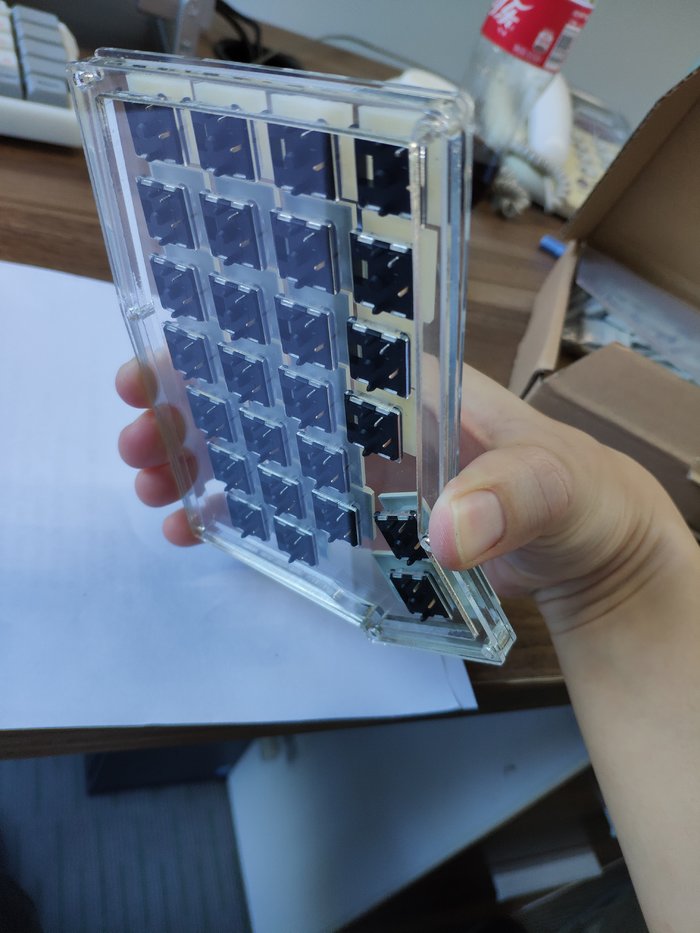

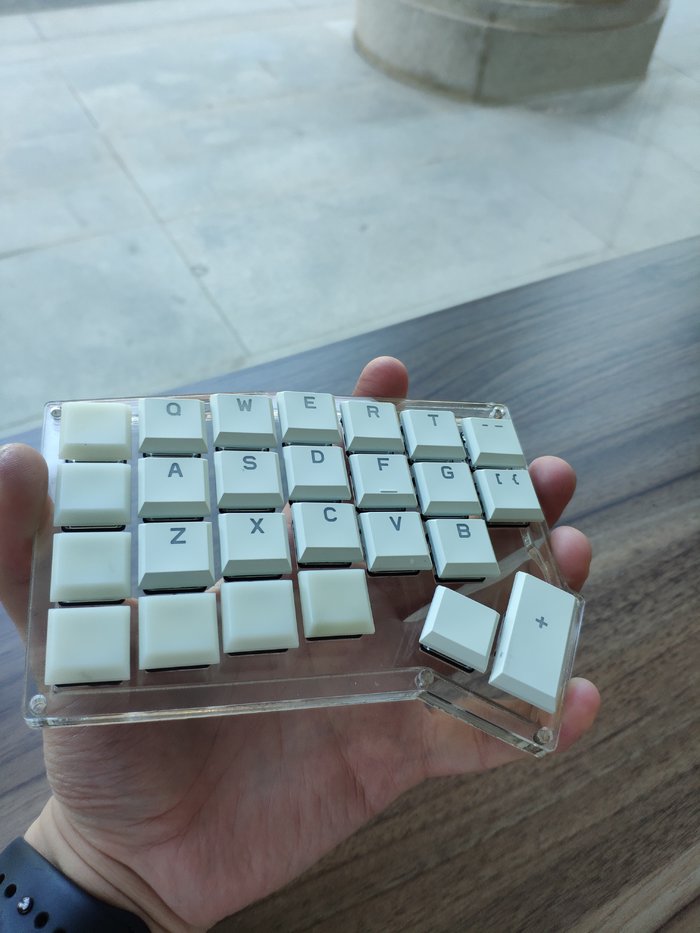

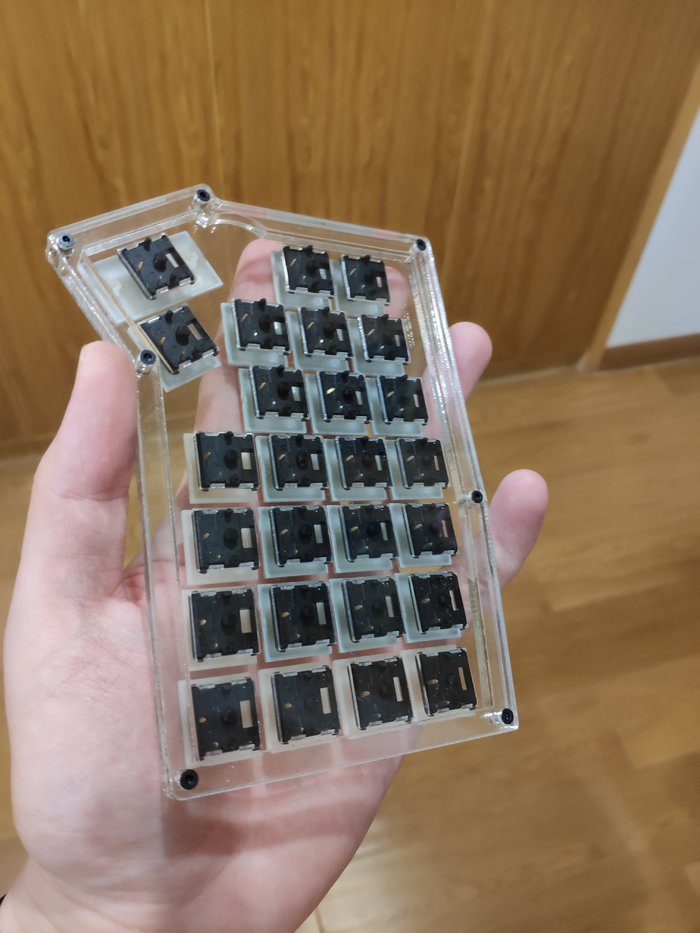

好了,不多说,上半个(半个是因为。。。固定用的铜柱不够了)半成品照骗(要上车的来,虽然估计是没有),图片渣且乱,各位随便看看就好了。

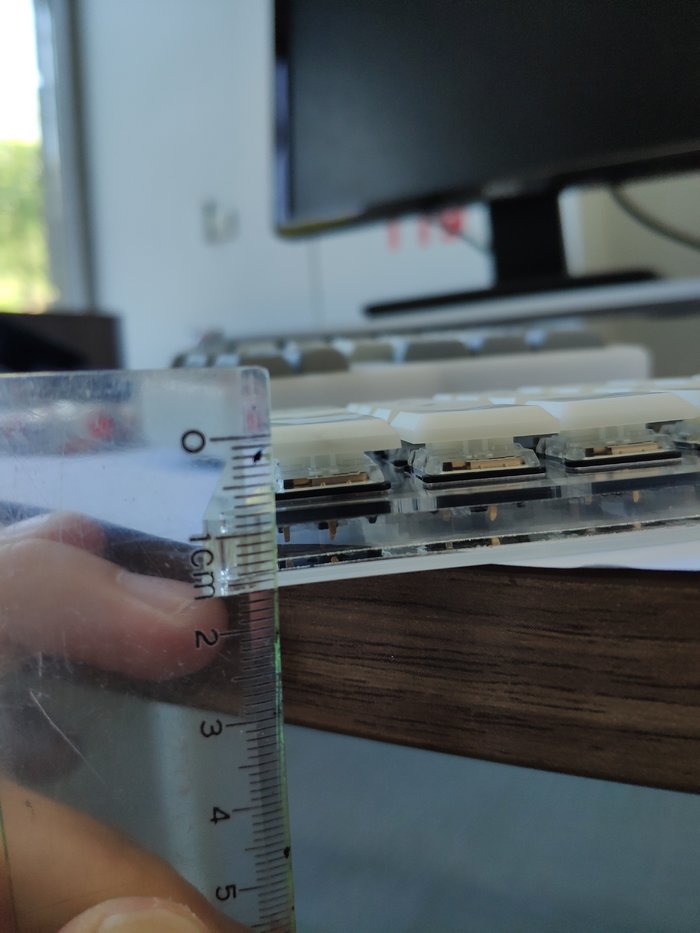

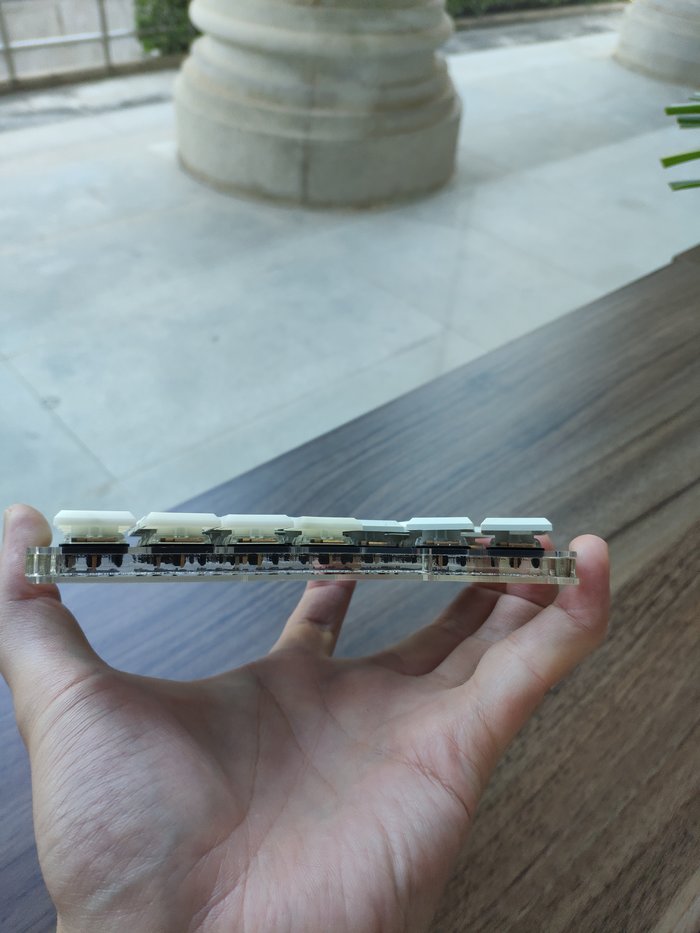

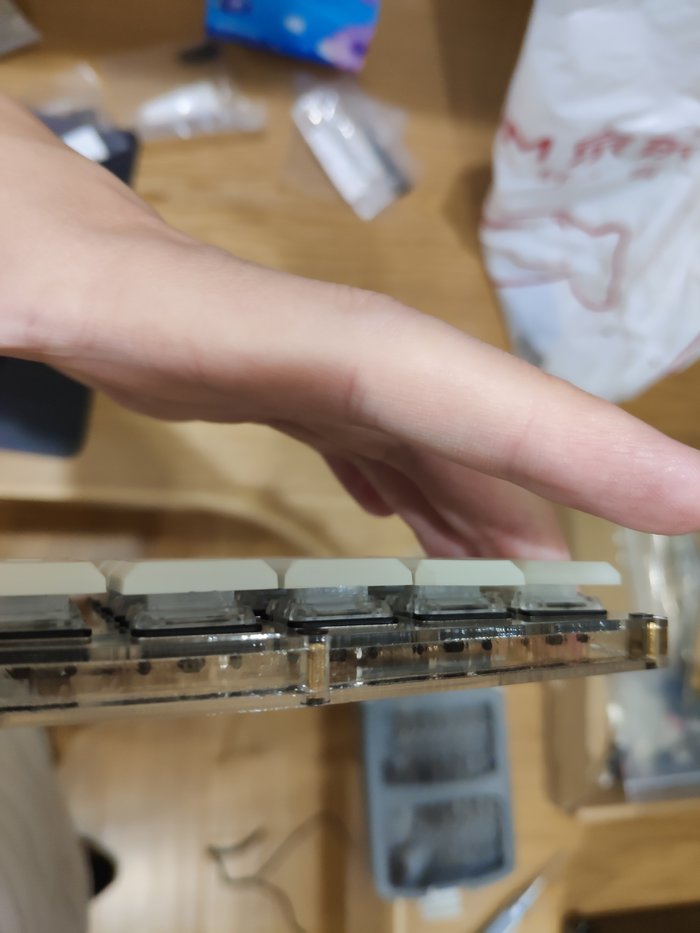

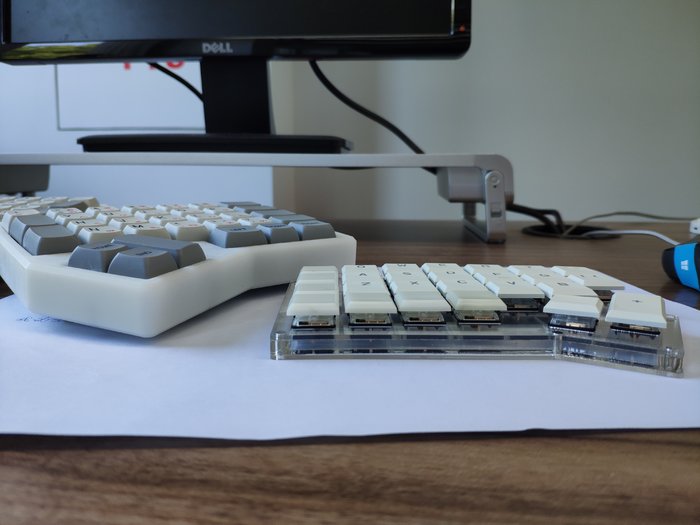

忽略后面脏乱差的背景,成品厚度16mm,足够薄了,pcb还没做出来,最终看情况是选择亚克力透明壳子还是碳纤维板。然后会使用现有的U2U-HUB,然后会重新做一个和这个键盘风格相近的外壳。在此诚征各位大佬有兴趣的来与本人分摊下成本(进群PY,当然,没人我也会做就是了

另外这次pcb预计将霸气外漏,在此诚征本人艺名写到PCB上(自己是在想不出来了)。


好了,今天就到这里。
最后编辑于 2018.7.10
18 举报帖子
更多热门帖子
最早回复
  • 最早回复
  • 最新回复
  • 最热回复
ding
8天前
#1
上次那个我只上了u2u hub。有个问题是不知道原始的键值矩阵,无法确定我需要的组合键是否会冲突
ding
8天前
#2
可以尝试不用优联主控的原始矩阵,直接靠u2u重新定义键位,这样布线方便,用到的引脚也少。然后需要设置为层切换和修饰键的单独处理,放到该矩阵外面,想办法排成对角阵。参考优联原始矩阵对修饰键的处理方式
  • 天狼星
    7天前
    重新看下,我知道大神说什么了,我本来也没用优联的原始矩阵,你仔细看下,本就是乱序的,之所以看起来不太整齐,是因为pcb是做的双面设计,你注意看下左右手位置的矩阵其实是对称设计的,左右手同一键位共用一个列。
  • 一时天称
    8天前
    #3
    所以之前组合键的问题攻克了么
  • 天狼星
    8天前
    用了hub早没有组合键问题了啊
  • heliar
    8天前
    #4
    支持大佬
    ProD
    7天前
    #5
    顶一个
    ProD
    7天前
    #6
    对了 那几个无刻的choc用的键帽哪买的?不会是打印的吧?
  • 天狼星
    7天前
    凯华淘宝官店问客服买,他们有,但是有色差。其实我后来发现他一套键帽里面有4个1u无刻和2个1.5u的无刻,下次再py下看看能不能单独卖我。
  • 很凶的胸毛
    7天前
    #7
    牛皮 会很贵吗 感觉虽然不能换键帽但是也值得买买买啊 如果是透明的也太酷了
  • 天狼星
    7天前
    估计整个出来800~1000吧
  • 月饼
    7天前
    #8
    还真是极致薄....
  • 天狼星
    7天前
    传说薄的手感好
  • Indiana Jones
    7天前
    #9
    看上去很有意思啊
  • 天狼星
    7天前
    大佬不来开一车玩么
  • Fengz
    7天前
    #10
    leon 真牛逼,u2u hub说画就画。
    这么快就搞定第二个了。
    滴滴答答
    7天前
    #11
    大佬车牌多少,我要上车
