第一次的DIY—UniGo66,优联无线分体类二狗键盘

by 天狼星 2018.6.21

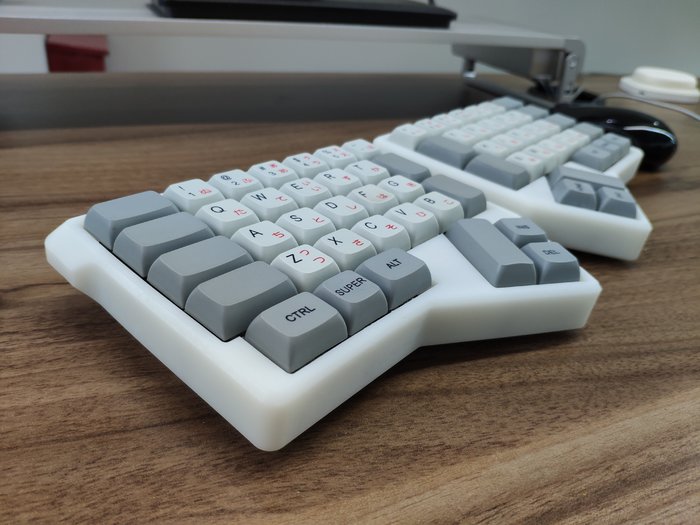

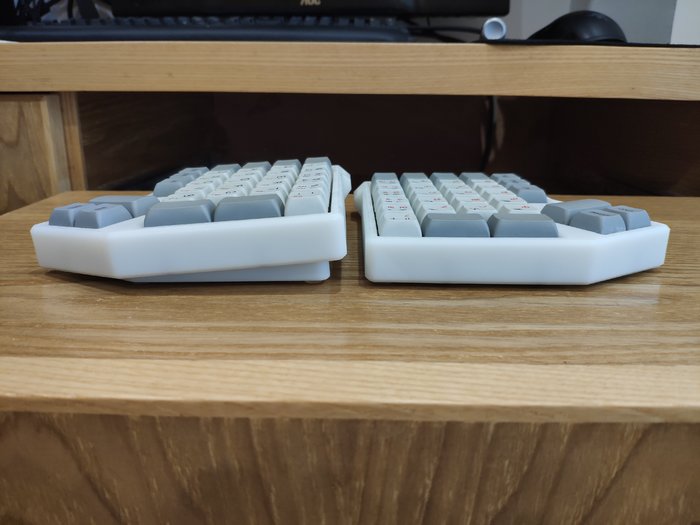

直接先上图,手机拍摄效果渣大家将就下:

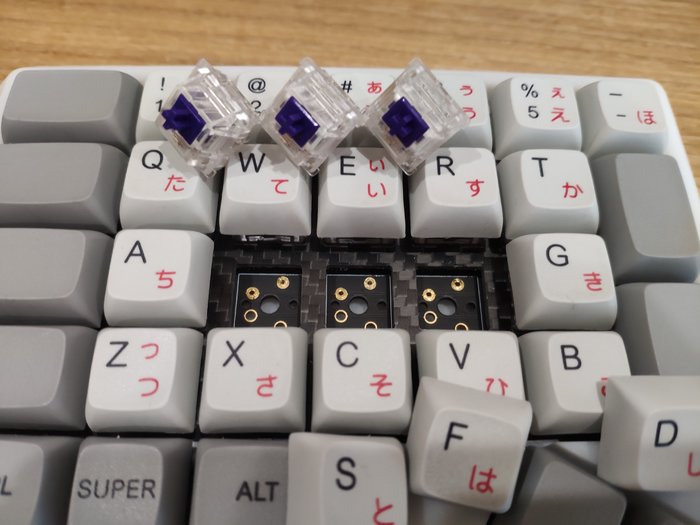

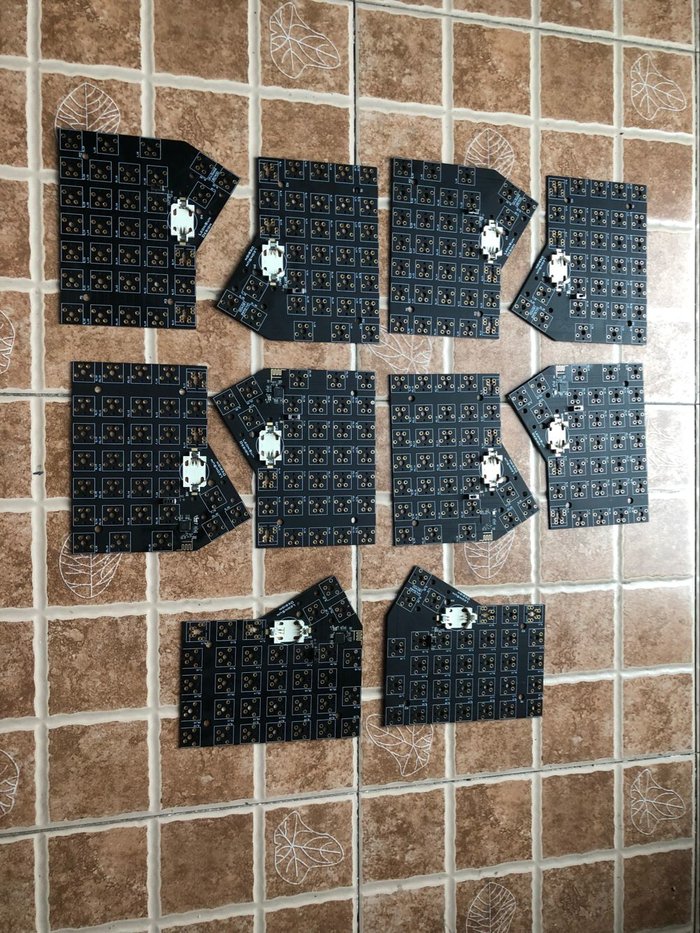

键盘本体PCB使用罗技K230芯片改造(感谢大师兄 LeonSun  没日没夜的加班作图),使用2032纽扣电池供电,MX轴卡簧鸡脚热拔插设计

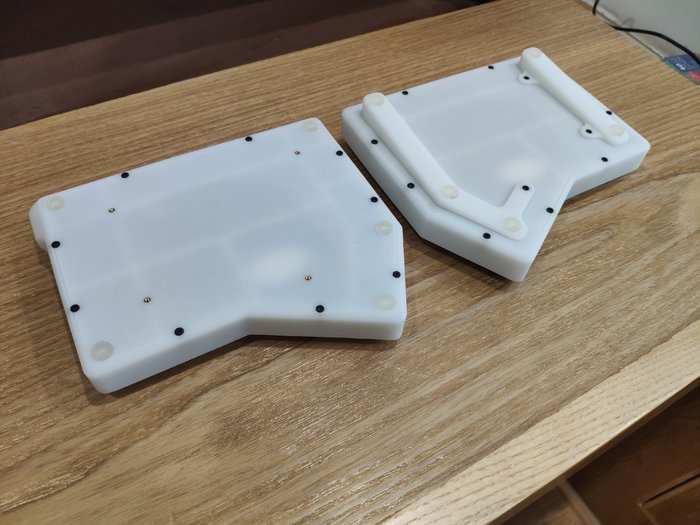

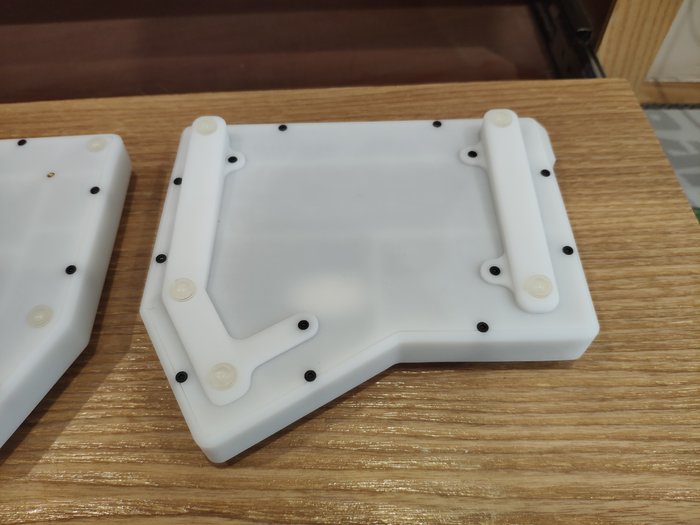

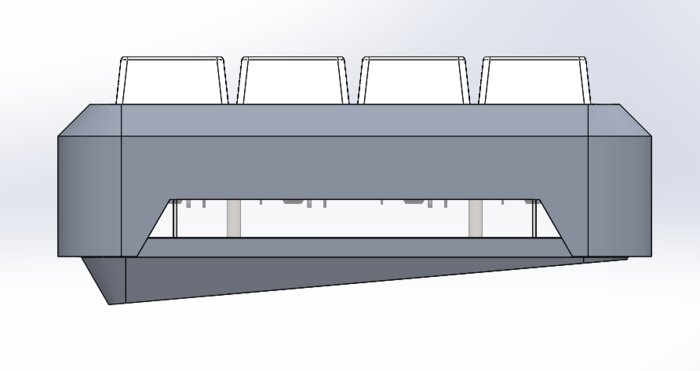

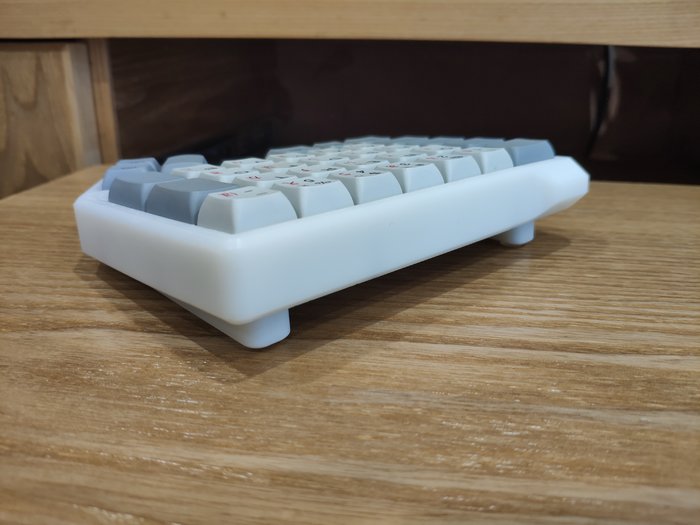

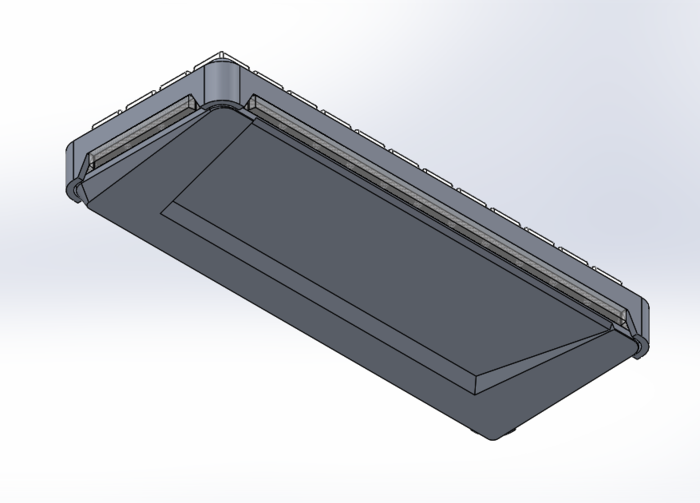

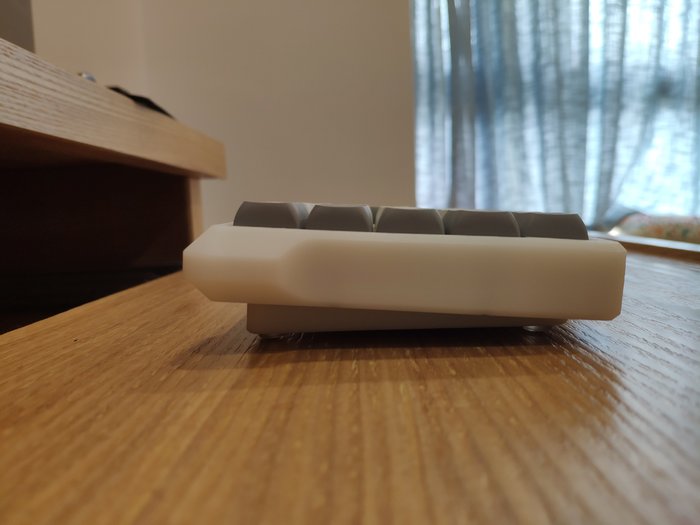

外壳使用3D打印外壳(人数不足开不起金属壳的车),通过可拆卸脚垫实现平底和5°斜底的切换。

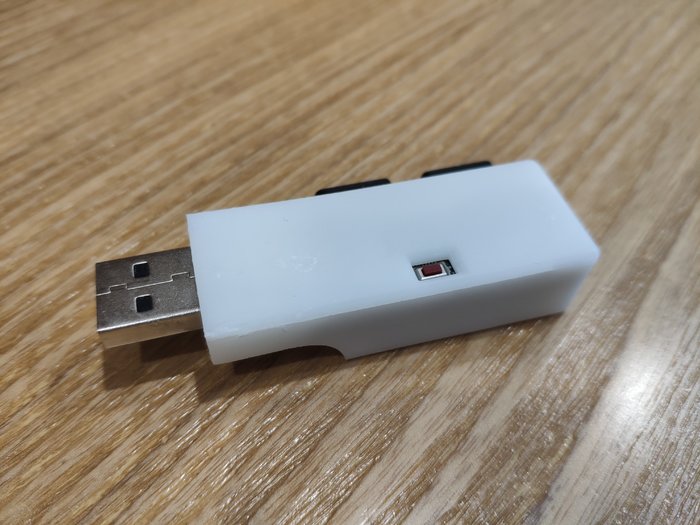

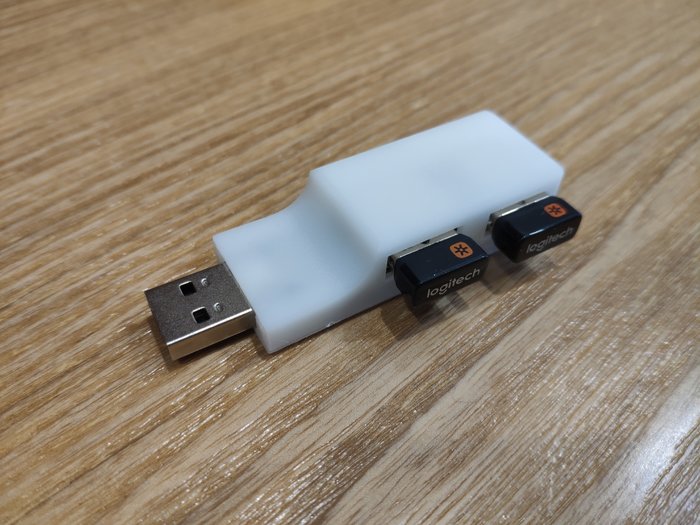

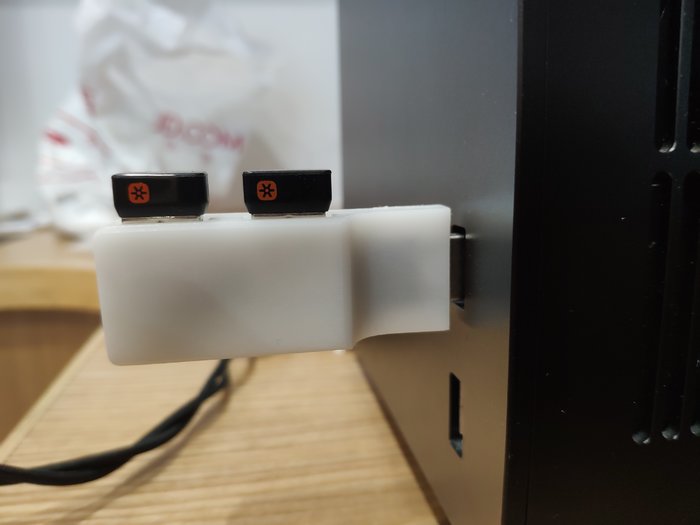

为实现跨键盘任意键FN及组合键,使用特殊带USB HUB的U2U (再次感谢大师兄 LeonSun 没日没夜的加班作图)
图片先发到这里,后续将再更新开发过程的一点历程。

————————————————————————————————————————————————
关于配列的选择:
设计这个键盘的初衷需求有两点:①直列分体无线;②单左手吃鸡。

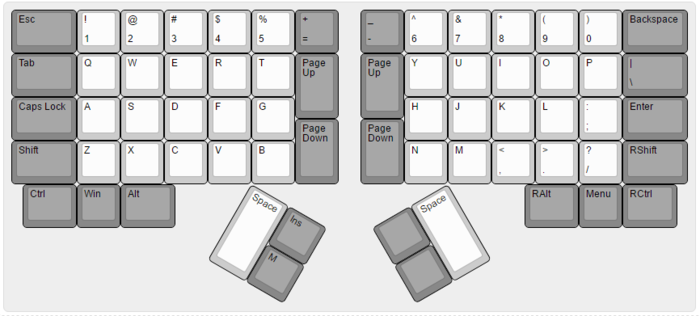

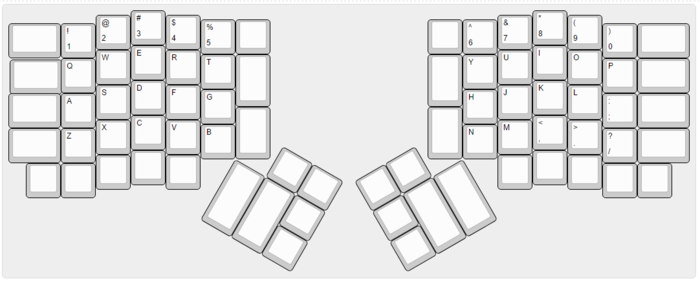

初始参考二狗设计,但实际二狗的人体工学设计是针对食指在F上的手型设计的,而实际吃鸡的时候,食指是在D上,因此取消了原先二狗的错位列人体工学设计,并对应将空格位置进行左移,另外为了玩游戏的时候方便按ctrl与alt,故将最下面行修改为1.25U;1U;1.25U的设计(但同时保留了3*1U的兼容配列,为了方便搭配键帽),最终得到了最终稿定型的配列图。

关于方案的选择:
为实现分体无线设计,且由于本身编程能力不足,因此选用了较为成熟的U2U+优联方案,但由于优联本身接收器的逻辑设定,因此单接收器双键盘无法实现任意键FN且跨手组合键(这点有条件的朋友可以自己试一试,优联单接收器的情况下,双键盘中某一个非修饰键按下的时候,另一个键盘上的按键会被释放掉,因此理论上无法时间双键盘任意键无冲)。
另外为了最大程度上的实现轻便化,重新设计了带双USB HUB的U2U,而K230优联部分直接将芯片取下并整合到键盘PCB内部并重新设计了天线,使最终键盘主体部分在全高不漏轴的前提下厚度仅为20mm(其中包含定位板上部全高的8mm高度)。再再次感谢下师兄 LeonSun 为我们完成了这样的设想。

整体键盘从开始有想法,到多次试样及外壳设计,为时大约半年(不过其中春节摸鱼了大约1个月),现在的成品基本上满足了设计需求。总的来说,作为第一次的DIY产品,自己还是非常满意的。

————————————————————————————————————————————————

顺便打一波广告:
①UniGo66小改版接受各位有识之士的报名,凑凑人头再开一车,修改些之前遗留的小毛病,让自己没有遗憾。

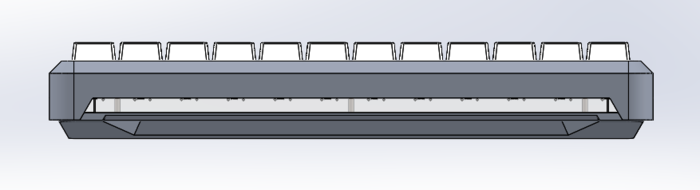

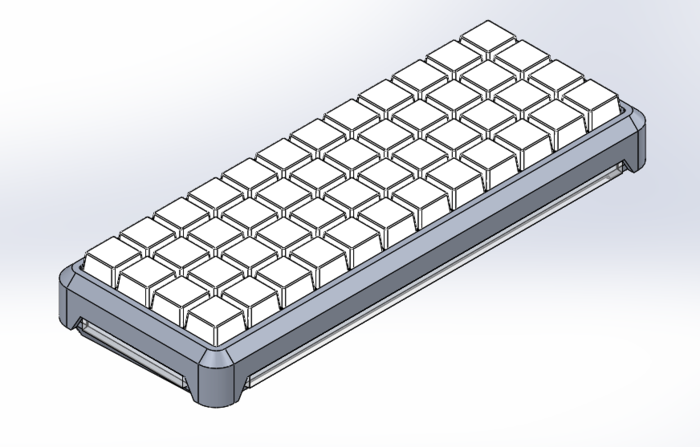

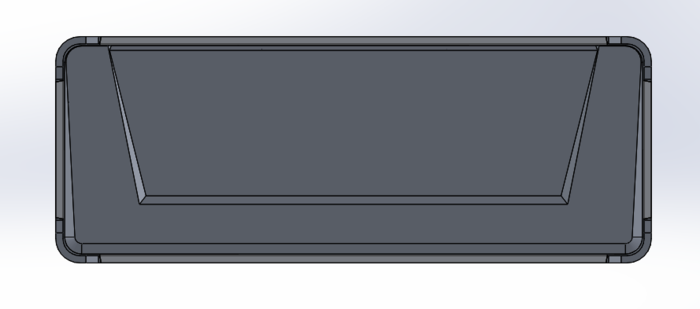

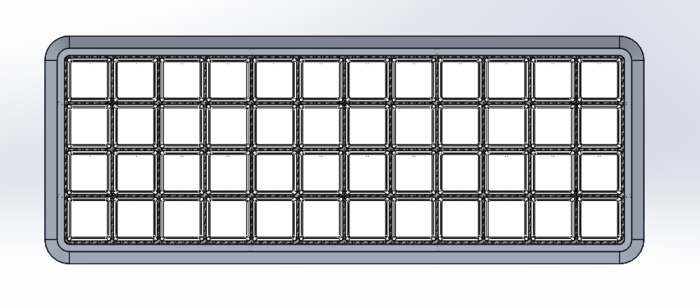

②40系列金属壳设计准备发车中,计划通过设计兼容菊苣、YDP40V2、BLE40等等(其实按照设计,基本可以兼容所有40的板子),上下盖分体透PCB底光设计,现设计已初步完成,正联系打样中。

最后编辑于 2018.6.21
