30键键盘,gherkin,小黄瓜。

by 白睫哥 2018.5.14

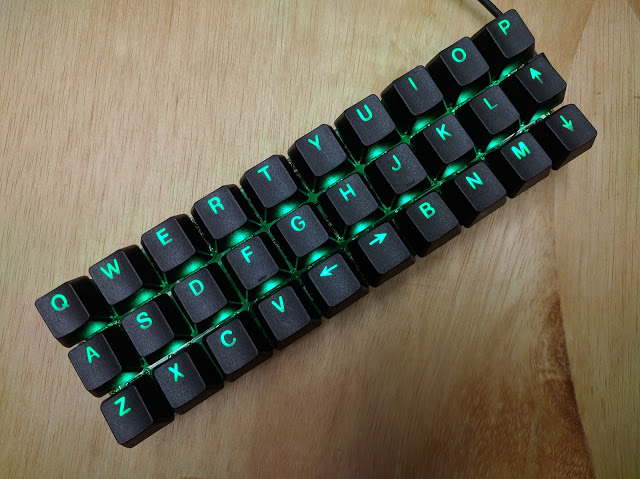

偶然在国外论坛看见了三十键键盘,当时惊为天人。却又万分百度谷歌不到。甚至搜Gherkin只弹出来一堆黄瓜- -。你知道我内心是多么绝望吗。就是下面这货

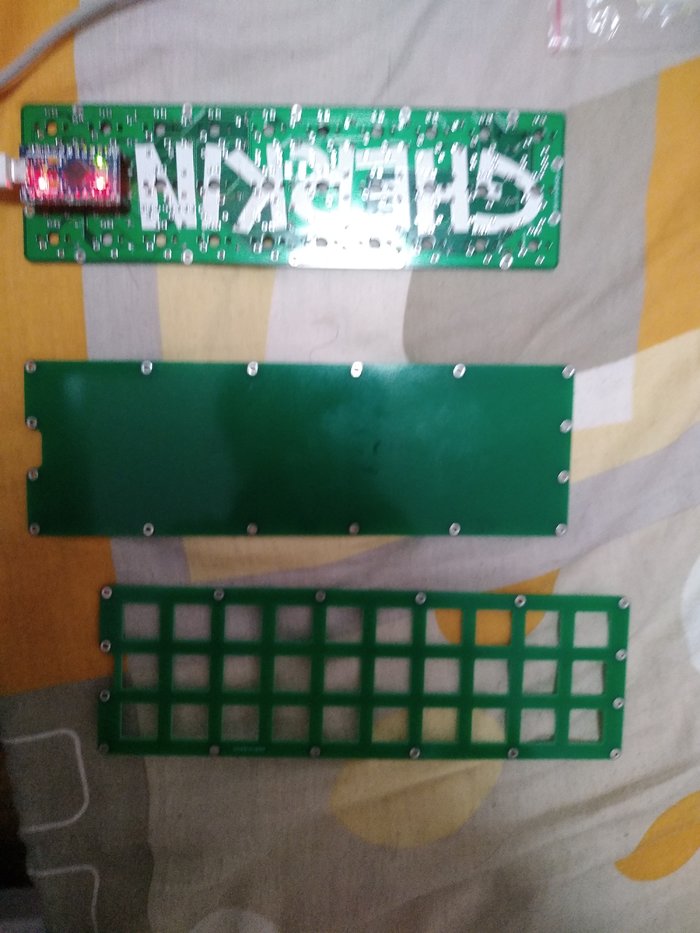

  后面我搜索Gherkin键盘Keyboard时候终于看到了位于github上面的开源项目。连万能的淘宝都没有卖30键键盘。我思考了好几天,看着我手上的tu40和tu40L,它们在30面前黯然失色。我决定自己订PCB板子自己焊元件。做真正的客制化。从PCB厂订十张PCB起,我一切都是空白的NOOB。但是我坚持下来了。这就是乐趣。
  所幸,作者贴心,什么都设计好了,包括外壳。可惜就是细节没给好,比如所引脚定义,比如说铜柱高度,比如电阻计算值。这些坑我一个个踩进去了。你知道我最近拍了多少个淘宝订单吗,从开始不断买不同高度铜柱和不同欧姆电阻,好几个芯片,来测试,到后面买万能电表,买了游标卡尺。我真的什么都做了,什么都试了。翻英文文档,查资料。这些痛苦的过程不分享了。我们来分享成功的喜悦。

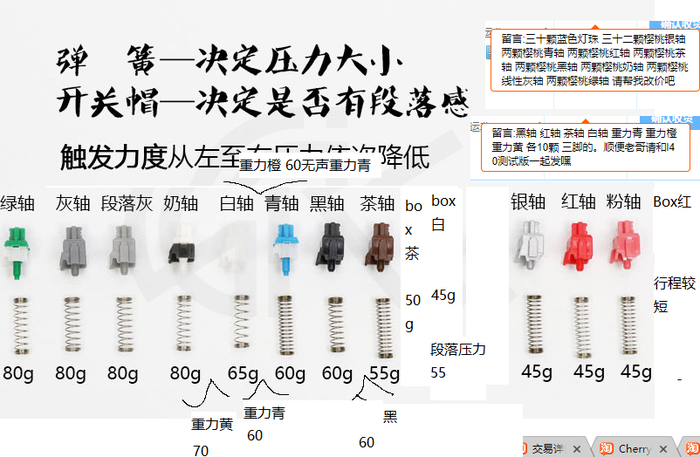

决定轴体的时候,我想了很久,我看了六层配列就知道,这玩意不可能用来日常生产工作,只能收藏鉴赏和把玩。于是我决定做成一个试轴器兼键盘。而且我轴体排列也很讲究。我先排列了各个轴体的轻重力度。如下

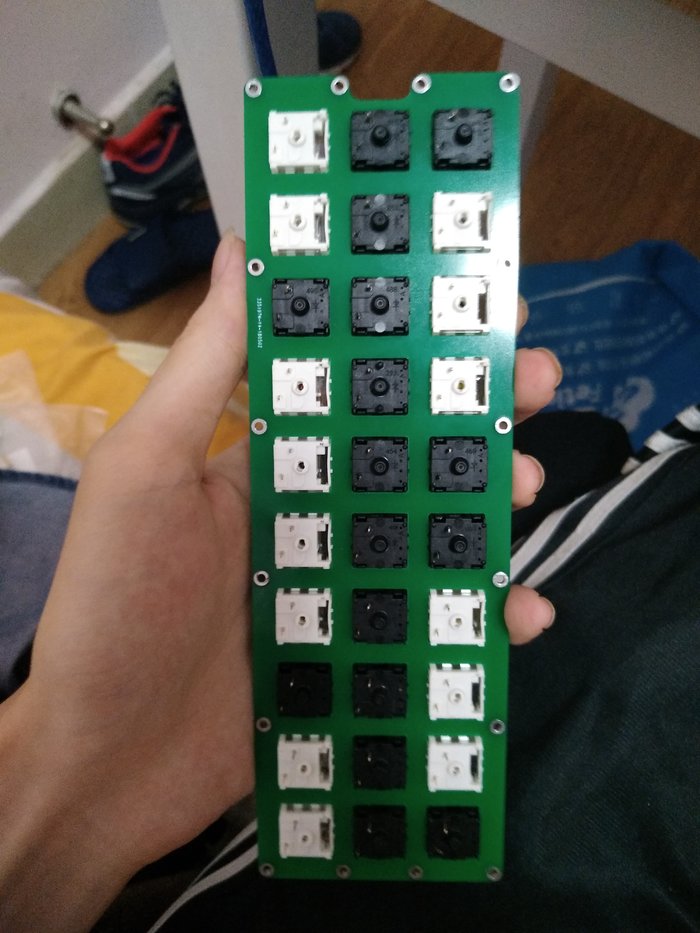

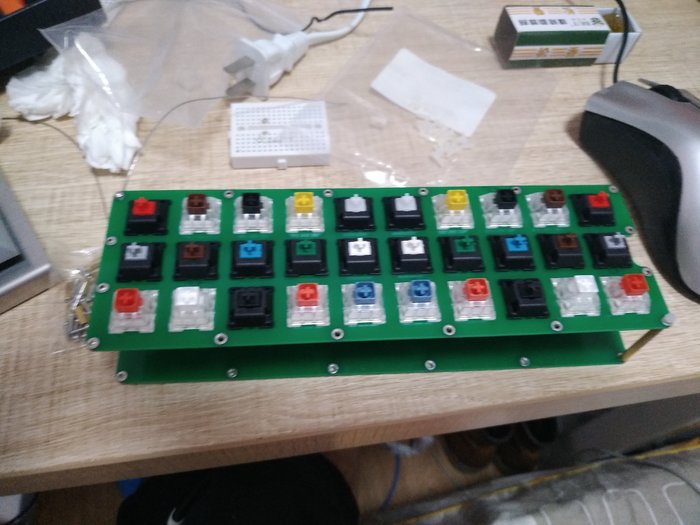

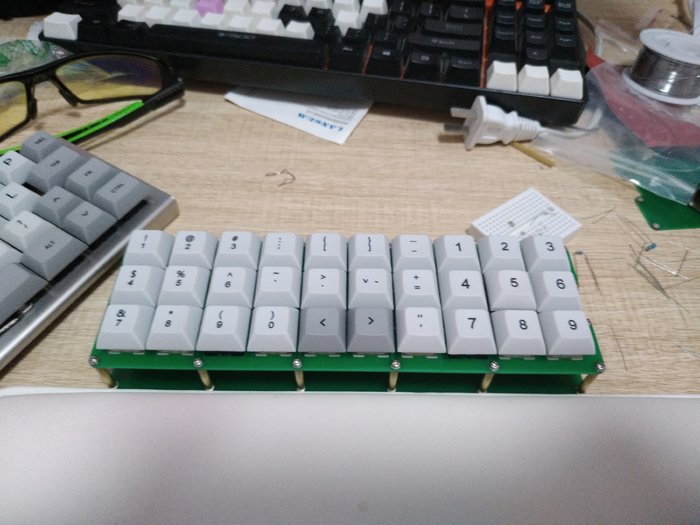

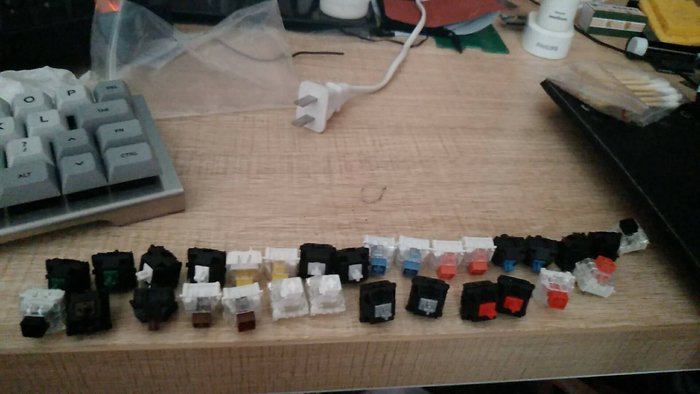

三十个键位我使用了14个box轴16个樱桃轴。对于各个轴体的排列,我也是有讲究的。我用横向对比,大拇指指力大于食指大于中指大于无名指大于小指头。纵向对比规律是上键位力量弱于中间键位力量弱于下面键位力量。于是根据这样子安装就变成这样子了。键帽的字符号请无视。是用剩的随便凑的

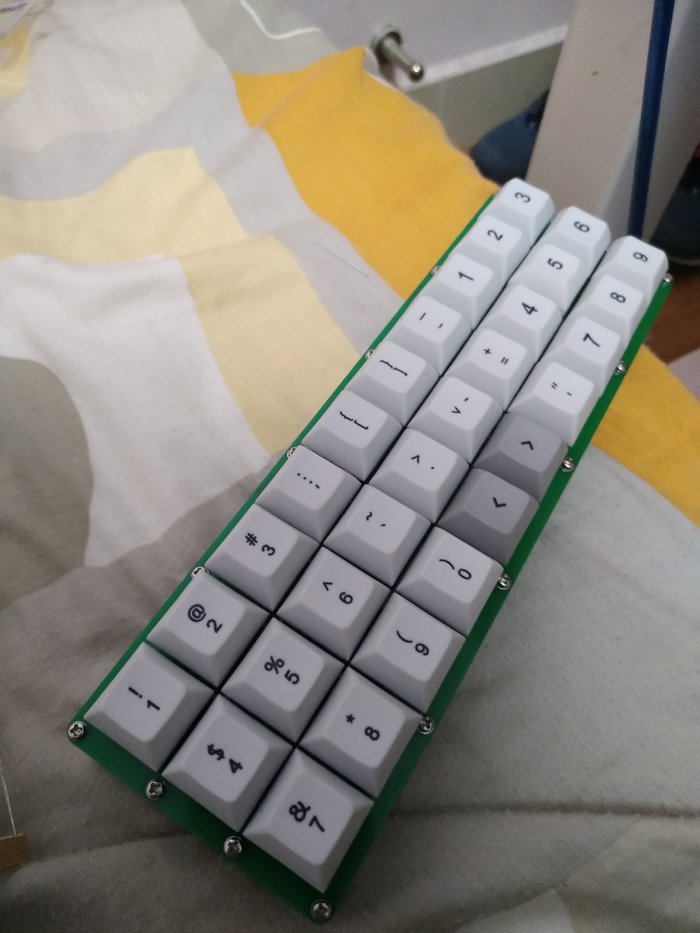

有点晚了,不吹了。手感上来说,独一无二,每一下都是惊喜,配列来说。巨难用,这篇文章就是用它写的,你猜我敲了多久字,用了多少次back space。但是它很美很漂亮不是吗?遇见漂亮的女孩子就娶走把。

39 举报帖子
最早回复
  • 最早回复
  • 最新回复
  • 最热回复
ProD
2018.5.14
#1
666 不过不建议像老外那样直接在pro micro上插拔 已经有老外晒micro usb被掰断的照片了 我更喜欢在pcb上转成mini或者type c
ps 国内也有30啊...全键RGB、蓝牙、热插拔...

  • 白睫哥
    2018.5.14
    我早些时候找不到啊。不过我没深入客制化圈子,只知道搜淘宝啊。早知道就不折腾这么多圈子远路了。
  • +1
  • SNH48-王长贵
    2018.5.14
    大佬啥时候组啊,我的都用坏了。。。哈哈哈哈
  • 酥吼吼
    2018.5.15
    全网第一认证yang吹,能给yang团包底的dalao
  • 加载更多
    LoveDJI
    2018.5.14
    #2
    这混轴?
    有点迷啊
  • 白睫哥
    2018.5.14
    试轴器是主体,键盘顺带的
  • Lora
    2018.5.14
    #3
    想知道卤煮敲了多久
  • 其实还行。只是打字不敲特殊符号
  • 狂热者
    2018.5.14
    #4
    这个pcb有没有其他颜色的
  • pcb厂说要加五十块钱工程费。对不起。我选择绿色守护着你
  • Cyane
    2018.5.14
    #5
    可以用zealpc的渐变紫色轴做三层,绝对美爆
  • 做三层是什么意思。不过回头试试紫轴。反正现在大把pcb和主控
  • 不是有三排么,一种颜色的紫色一排
  • 6啊还有这种操作

  • 色彩的懵懂
    2018.5.14
    #6
    颜色不错
  • 绿色键帽没到哦(⊙o⊙)哦。差绿轴绿键帽
  • Velcro毒
    2018.5.14
    #7
    这帖子厉害了
    Joseph Choi
    2018.5.14
    #8
    真正动手能力max的大佬啊
    SNH48-王长贵
    2018.5.14
    #9
    我是40用习惯了去用30,最关键的一点是我把空格挪走了,vbn都是常规布局,一下使用效率就上来了
    _G
    2018.5.14
    #10
    这太奇葩了(此处非贬义), 给我我都不会用~~
    愚人玩笑
    2018.5.15
    #11
    去yang神的群里找找人收啊,之前yang做了一把RBG蓝牙30的板子
    滴滴答答
    2018.5.15
    #12
      全网第一认证yang吹,能给yang团包底的dalao
    2018.5.15
    #13
    打字很辛苦吧
    trabbit
    2018.5.15
    #14
    厉害厉害,自己动手丰衣足食,我也有张30的板子,最近打算组起来
    一时天称
    2018.5.15
    #15
    yang神不就有30么,虽然是专门用来福利的玩具,何必绕这么大的圈子。。。
    白睫哥
    2018.5.15
    #16
    http://www.zfrontier.com/post/detail/5262 大家来膜拜下,真正的大佬车。蓝牙,热拔插,RGB。我自己都震撼到了。不过估计很贵
  • trabbit
    2018.5.15
    YANG的THX30,买YANG的一些东西会送,你可以把你的这个改改标准化一点,也不错
  • abc139699
    2019.6.5
    #17
    大佬,我最近也在组这个键盘,能告知一下电阻和mos买哪种么?实在不知道
  • 白睫哥
    2019.6.6


    电阻选择的余地很大。我这种碳膜其实一般,胜在廉价,我用蓝灯阻值是330还是220我给忘了。以前是根据灯阻算串联和并联计算出来的。

  • 谢谢大佬!我成功点亮了!虽然我买的是1/8w的电阻,顺便搞了个有线改蓝牙模块把30搞成蓝牙键盘了,我看您上面写打了10片pcb,请问还有剩么?刚好我电阻剩了一份,我想试试看搞个优联30,您如果主板PCB还有剩,能不能挂闲鱼出我一套?

  • 可以,淘宝找一找。下单就行

  • mos管你焊的时候有没有也是发觉要反着焊了吗

  • 39
