砸瓦鲁多!Phantom高速摄像机体验与分享

by 吴Wynd 2018.4.30
        单位斥XX万巨资采购的“入门级”高速摄像机。这么精密贵重的设备不拿来玩一下真的是太浪费了!


        简单介绍一下,这高速摄像机的品牌是一个叫Vision Research的美国公司,他们专门研发和生产高速和超高速摄像机,虽然是个在消费领域名气不大的公司,但是在电影业、广告业这些高端领域是有相当地位的。公司主页是这个,可以去逛逛:http://www.phantomhighspeed.com/Products/Phantom-Camera-Products
        可以看到他们的高速摄像机分好几个产品线,有侧重分辨率的Flex4K,也有追求超高速的V系列,当然也有小巧经济实惠的Miro系列。是不是很像索尼的A7系列产品线?
        最新推出的超高速摄像机v2640传感器接近正方形,在美售价大概是$12万刀。可以在2K分辨率下拍摄6600fps的高速摄像,在720p分辨率下帧率可以达到惊人的25030fps。这个帧率,拍摄子弹出膛或是车辆碰撞测试都是完全没有问题的,而这种超高速视频能有HD的分辨率,在以往确实是不可想象的。好鸡儿想要啊…

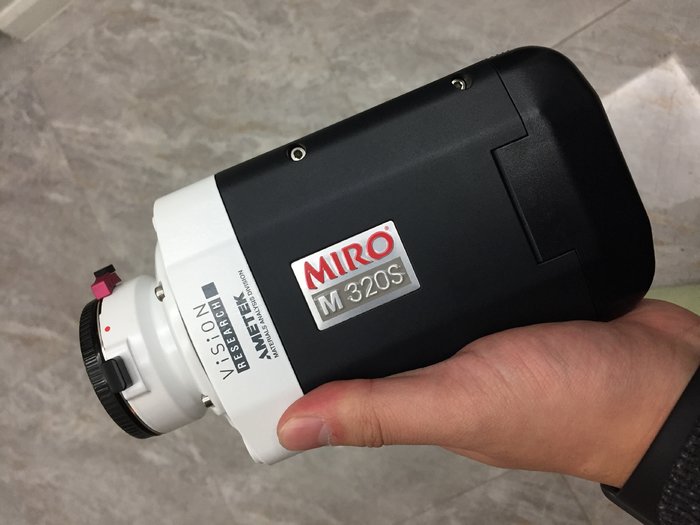

        我手头的两台Miro系列的入门级摄像机M320s和M110,均已在该公司的停产产品序列。 M320s性能其实还是够看的,最高分辨率1920x1280,帧率1500fps,如果降到640x480,帧率也能有6600fps,正经干活是真的够用了(瞎玩当然不够,哈哈)。如果换算成大法的相机来理解话,可以大致等于我现在有一台A6000和一台初代A7的水平吧。

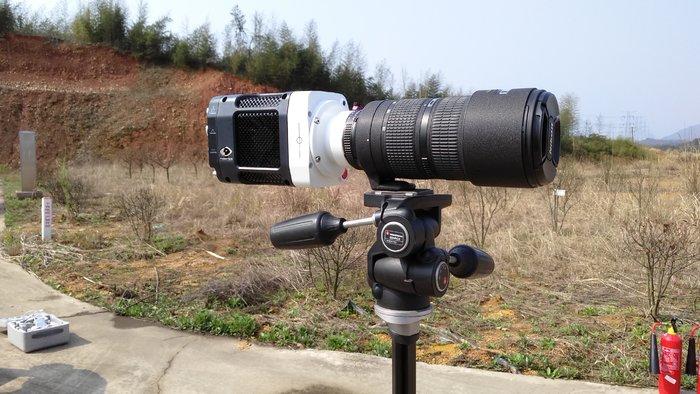

干活现场,接上小钢炮上架子还是挺干练的

 然而后面得插一堆线才能开机。通过网线连接笔记本电脑,实时显示画面,控制拍摄参数,回传视频文件。



        废话了这么多,来看看实际拍出片子的效果吧~




水滴的两个小片段,具体帧率记不清了,大概在5000fps左右,慢放167倍



疯狂滴水的片段,720p,2000fps,慢放67倍








丢茄丢表丢相机





撒米。片段3的原片相当漂亮,看着让人心情舒畅。主要是我布光布的好的缘故

        受够了一段时间狂拍CCTV-7画风的片子后终于决定走出去拍点别的。

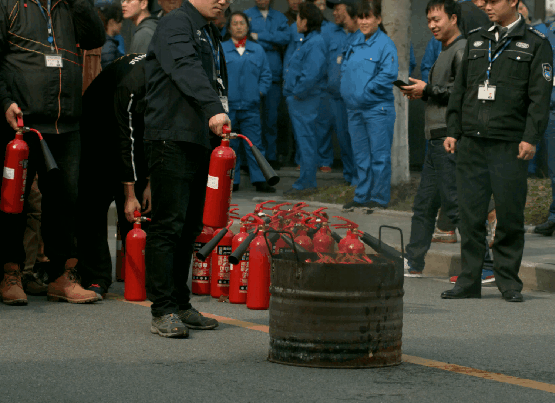

单位消防演练现场,灭火器喷粉瞬间,1080p,1500fps,慢放50倍。从背景里人的动作和走路速度可以看出还是挺慢的


拍滑石粉的瞬间。这个帧数不高,大概500fps左右,慢放16倍吧,画面内容比较有意思,细节丰富(然而手掌部分过曝,丢人x2)。


艺术就是爆炸!烟花棒在上海还真是很难搞到。烟火到手后兴奋地拍了好多段。

在漫无目的地瞎拍了这么些玩意后,终于想到一个比较有意义和看点的题材:拍相机的机械快门。我用高速摄影把我手头相机的快门开闭过程记录了一下,结果挺有意思的。

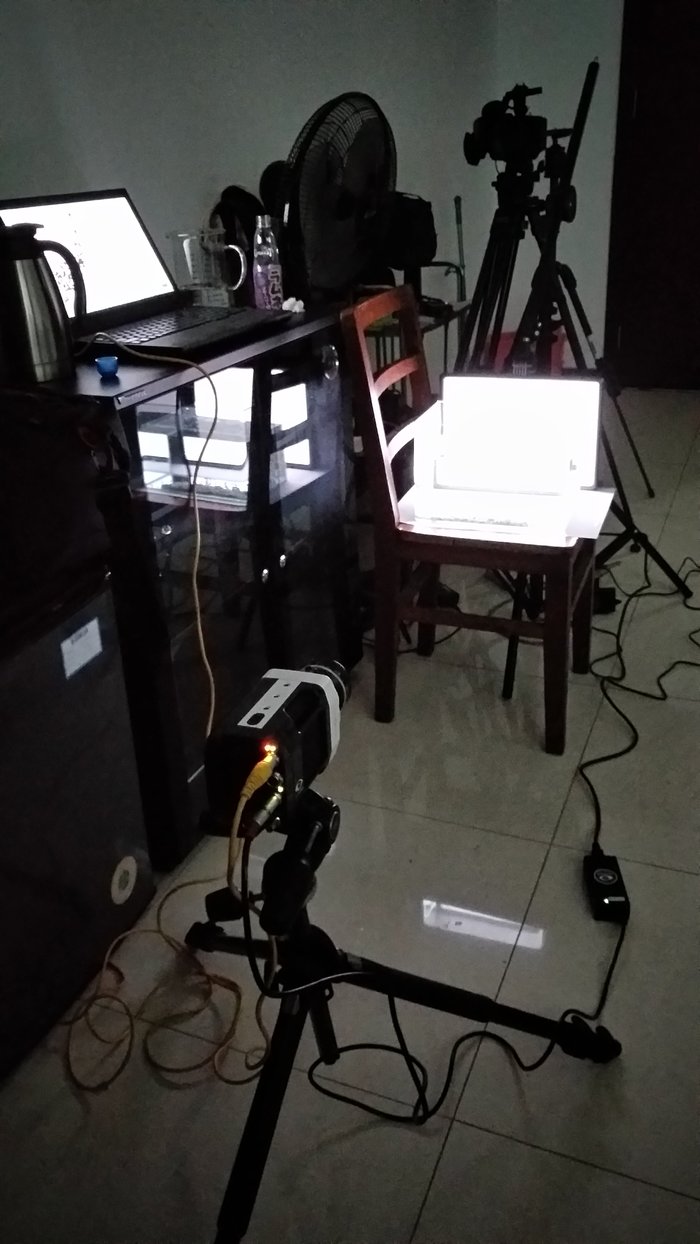

拍摄现场一度非常混乱

先说我的感想和结论:
1、科技确实在进步,相机厂商还是有一贯的进取心的;
2、花大价钱买顶级相机真的不冤。

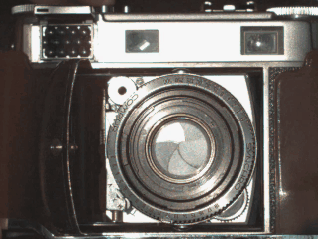

柯达雷汀娜IIIc的镜间快门,之前帖子里也已经拍过了,精巧迅速

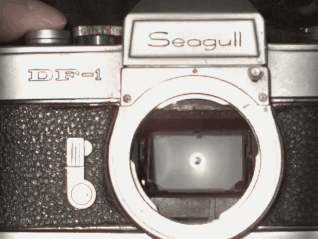

国产海鸥DF-1的横走式布帘快门,可以看出快门帘打开的时候反光板正在微微回落,可能会对曝光造成影响。

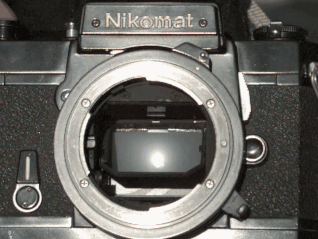

尼康玛特FT2。纵走式快门帘叶片之间进行了加固。

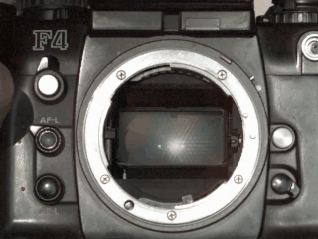

尼康F4

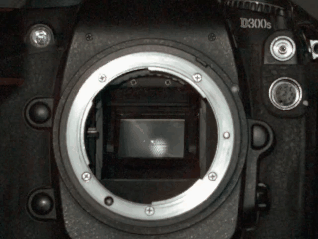

尼康D300s,紧凑的DX画幅

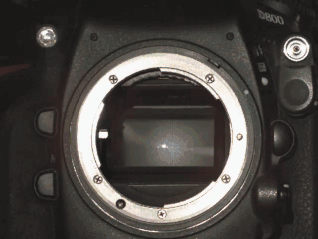

D800,从快门干脆迅速的动作就可以看出,连拍速度限制在5张每秒绝对不是在这里打了折扣。

        从海鸥+尼康的这几台单反可以看出快门这个重要的机械组件多年来的进步。上图中可以看到尼康玛特FT2的纵走式快门帘叶片之间进行了非常角斗士风格的加固,加重了快门帘的整体重量,对运动速度肯定也会有影响。既便如此,快门震动依然很大,只能说是受制于当年的材料和机加工技术不得已才如此设计的。之后的F4、D300s和D800,结构越来越简练,反光板抬升和快门开闭的动作越来越迅捷,震动和回弹越来越小,一整套动作下来耗费的时间也越来越短。

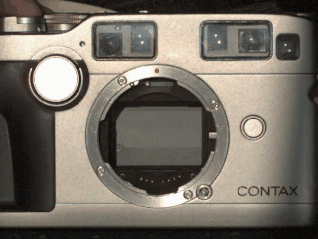

康泰时G2

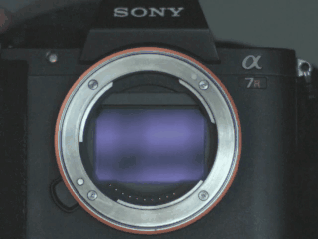

A7r2,跟上世纪九十年代的旁轴对比可以看出,索尼对机械快门的态度很不屑,A7一代机械快门的表现真的只能用丢人来形容,7r2这还算是稍微改良过的,抖动依然严重,复位超级慢。当然之后发生了什么大家都看到了,A9和A7r3宣告了索尼利用高速电子快门取代传统机械快门的决心。电子化的索尼啊。

        上述片段快门速度均为1/250秒,摄像机帧率固定在6000fps,慢放200倍。我必须把相机搬到大太阳下面用相当高的帧率进行拍摄,才能勉强看清动作。快门君这么努力,大家要珍惜每按下的每一次快门哦。


呃……跑题了,不是说好了介绍高速摄像机的吗!
        最后回到主题,高速摄像机在拍摄时对照度要求十分严苛,毕竟动不动就是微秒级别的曝光时间,即便是大晴天F1.4也是必不可少的。

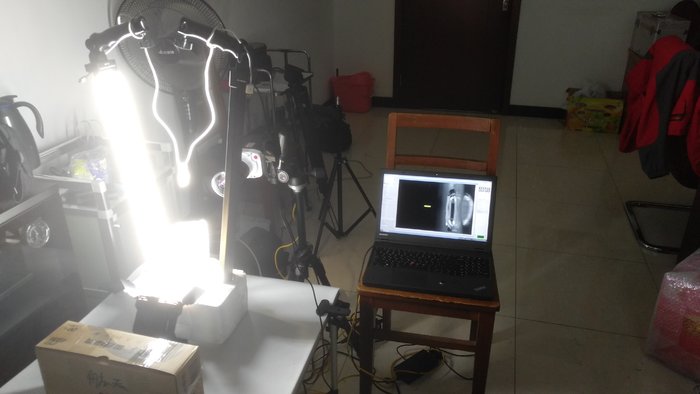

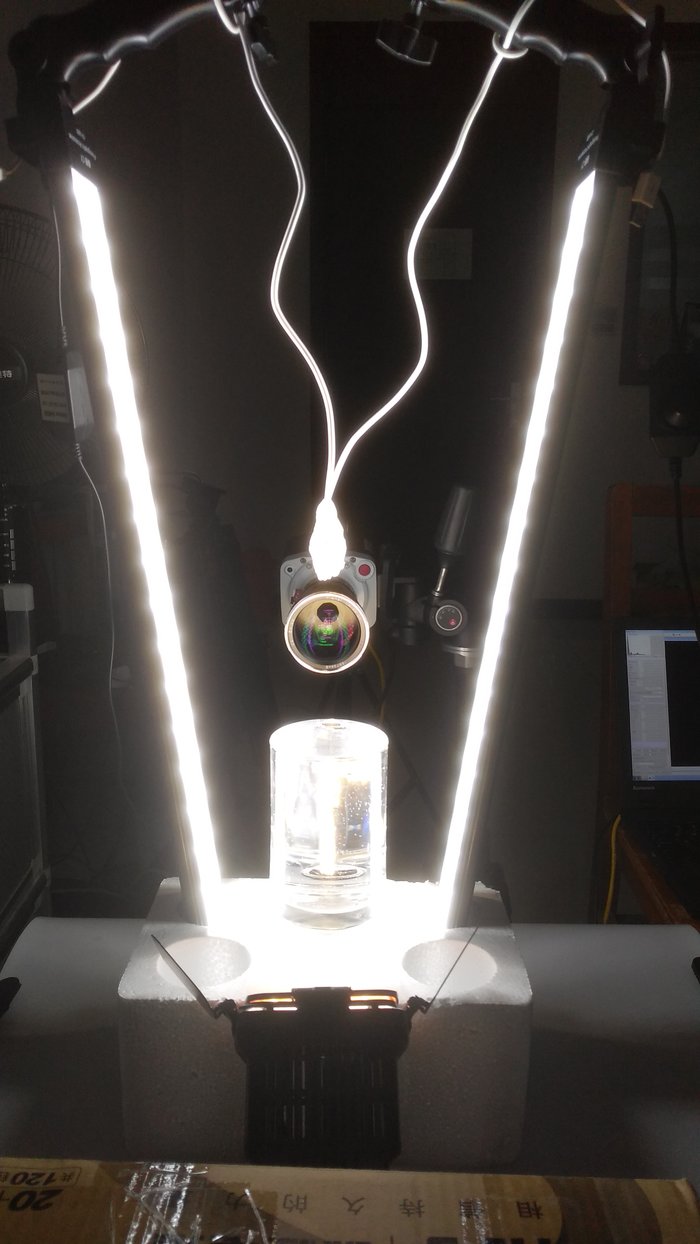

室内拍摄,补光灯更是必不可少,亮到瞎眼才堪堪够用
        我手头的这台高速摄像机虽然只是入门级,但是性能已完全足够实现我的各种创意。在极慢镜头下可以看清一些平时一闪而过的事物,而一些稀松平常的物体,比如水,观察它在慢镜头下呈现的运动状态,有一种特别的放松和爽快感。

        已经想好了之后会拍一些激烈的运动场景,比如赛车和跑酷,妹子淋浴啥的(?)。希望以后能带来更精彩的慢镜头视频吧。

最后编辑于 2018.5.2
