卫星軸真的比平衡桿差? 分享一下卫星軸調校心得

by Joseph Choi 2018.4.28
2018-05-03 更新了視頻地址, 可以直接覌看了



為什麼要"調校"卫星軸?
不用多說, 先看看以下視頻:

量產鍵盤中, 很多時侯用卫星軸的鍵盤就是如此
1. 鐵絲聲响, 滿滿的廉价感
2. 長鍵肉,能听見觸底的聲音明顯比其他按鍵要來的悶


先讓各位看看我調校后的卫星軸:

觸底清脆, 几乎無鐵絲雜音
我和各位萌新一样, 早早就听見了"卫星軸調校" 這回事
可是一直沒有人站出來說說"怎样調校"?
經过我一段時間的研究, 看过不少国外的文章/影片, 加上自己实驗的結果
現在可以跟大家分享一些心得

為什麼會肉?
肉的体現大致在於兩点:
1. 長鍵觸底軟軟的, 其他按鍵按到底是"哒"一聲, 長鍵按到底是"噗"一聲, 悶悶的
這是卫星軸心先天問題, 軸心有兩只軟軟的軸腳, 原意應該是為了保護PCB, 減低假軸对PCB的衝擊
原廠櫻桃卫星軸必有此問題, 有少部份非原廠櫻桃卫星軸沒有這兩只軸腳的則沒此問題

2. 在長鍵的偏左或偏右邊按下去, 會感到特別大的阻力
我曾經試过一個紅軸鍵盤按長鍵邊緣是彷彿感受到黑軸的圧力
這有2個可能, 一是鍵帽造工不好, 菊花位置不夠準确
如果排除鍵帽問題話, 那就是卫星軸質素問題, 卫星軸座的距離不符合標準, 多數在廉价的卫星軸上, 原廠櫻桃卫星軸上則無此問題
這問題除了換卫星軸外暫時沒找到更好方法解決

為什麼會有鐵絲响?
主要在兩個地方:
1. 鐵絲跟軸心中間的洞壁碰撞, 櫻桃原廠的很緊, 空隙很小, 主要是山寨的會有較大空隙


2. 鐵絲夾在軸座的位置太松, 在按下時會碰撞發出雜音


開始動
第一步: 剪掉卫星軸腳 - 去除触底肉感
先把卫星軸拆出來
PCB卫星軸的話, 如果你有用定位板, 基本上得解焊全部軸才能把卫星軸取出, 慎用
如果沒有用定位板, 或是你的鍵盤还沒開始焊, 就可以在PCB背面,用兩隻手指把卫星軸卡扣向內擠, 如下图兩箭咀所示:
然后在PCB正面就能把卫星軸取出

鋼板卫星軸的話, 須先把卫星軸中間的那顆軸 解 焊取出, 然后在鍵盤正面, 把卡扣如下图紅箭方面施力, 然后把卫星軸取出

把卫星軸拿出來后, 如下图所示把鋼絲分離

這样, 就可以開始动手了, 国外有一個視頻示範了如何做:
https://www.youtube.com/watch?v=C6hPoe3srcw

如果不能觀看, 我也截了几个图來說明一下:


用鉗子把兩只小腳剪掉

剪掉后的样子


第二步: 潤滑 - 減低鋼絲聲
潤滑不只是為了減底摩擦力, 重点是能在軸心空隙中起到緩衝的作用, 以減低鋼絲聲
因此, 我們需要用潤滑脂, 而不是潤滑油
潤滑脂我用过兩种, 一种是某宝十多塊的合成潤滑脂, 效果是有的, 但不夠好

第二种是很多国外玩家用的 Permatex dielectric grease

效果非常好, 非常粘稠, 能很大程度減低鋼絲音, 我在美亞以5刀入手

如下图把卫星軸鋼絲插進潤滑脂內, 达到如下图的效果:

注意鋼絲轉角位置也需要沾到潤滑脂
沾好潤滑脂后, 把鋼絲插回軸心和軸座, 注意插軸心是有兩个洞的那邊, 下面的那个洞 (這....)


第三步: 创可貼改造 - 進一步減低鋼絲聲
对, 就是创可貼, 我們需要用布面材質的那種
把它剪數个小塊出來, 貼在卫星軸碰撞PCB的地方
主要起到兩個作用:
1. 使卫星軸座緊貼PCB, 增加穩定性
2. 讓卫星軸芯碰撞PCB時, 有一点点緩衝, 使音量不會比其他按鍵大, 回饋手感也沒那麼硬

如果不想有絲毫的緩衝感, 可以以电線胶帶代替

如下图剪出, 大小大約是卫星軸座的底部面積, 紅線部份也要剪出

如下图貼上PCB, 上图紅線部份剪出的部份則貼在軸的下面, 目的是為鋼絲作个緩衝, 減低因軸座夾鋼絲之間空隙的碰撞 (如有用定位板, 軸下面這一塊只能在組鍵盤之前貼上)
如你的卫星軸座夾鋼絲很穩沒有空隙, 那軸体下方這一塊可以略去
然后用圓头的小棒子把潤滑脂涂上创可貼
最后把卫星軸裝上去, 先把扣著鋼絲的那一端卡扣扣進PCB, 然后再把另一端按下去扣緊:
裝上后的样子:
空白鍵則如下做法:
裝上卫星軸后, 在鍵盤側面水平看看, 卫星軸座應該要完全貼合PCB:


第四步: 牙簽改造 - 防止PCB卫星軸松脫
此改造主要是增加卫星軸在PCB上的穩固度, 避免因換鍵帽時把卫星軸拔出來的問題
如果用的是鎖螺絲的卫星軸如GMK, 則可跳过此步
翻到PCB背面, 剪一小段牙簽, 把它塞進卫星軸的軸腳卡扣中, 可能要把牙簽削幼一点点
如果怕它會掉出來, 可以貼上一張电線胶帶

至此調校完成!
如果你用的卫星軸是櫻桃原廠或是GMK 般質素高的卫星軸, 應該已能去除肉感並鋼絲聲!
如果你的是山寨卫星軸, 或用的潤滑脂質素不好, 有可能現在还是有輕微的鋼絲聲, 這样就可以考慮以下的進階改造(當然最好还是換一个卫星軸)

進階改造
說到底, 山寨卫星軸还是軸心的鋼絲洞太大, 才引致鋼絲聲过大, 所以我們的目標就是把那个洞縮小
首先把卫星軸拆出來, 完全抹乾淨軸心上的潤滑脂
然后拿出创可貼用剩的部份

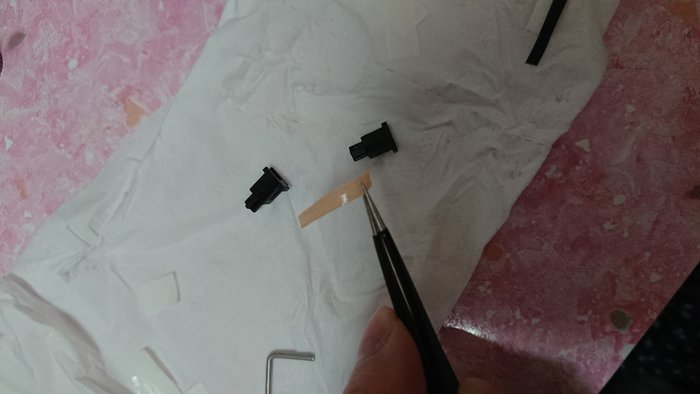

把邊上的部份剪一小幼條出來, 闊度以能放進卫星軸心的洞為准, 像下图就太闊了一点

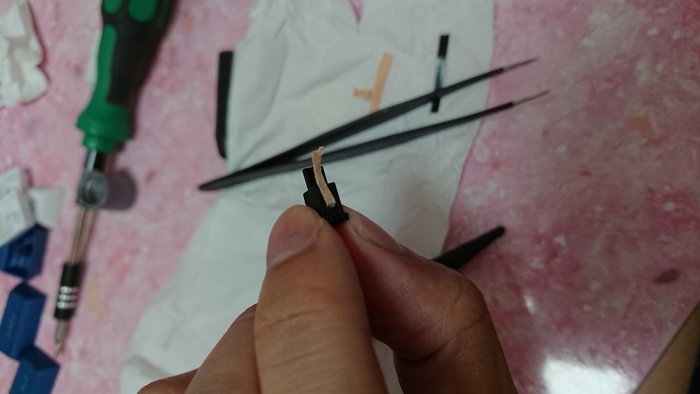

用鑷子, 把它貼進軸心, 先從后面貼好, 貼進洞的上方(插鍵帽菊花的十字為上方)
如图所示, 对准后面斜的部份, 不要突了出來
然后回到正面, 把剩下的部份塞進上面的洞, 增加黏著力
下图為完成图
然后可以回到第二步:潤滑, 再把卫星軸裝回, 情況應該會有所改善
不过這改造有一定風險, 难以保証軸心內的小塊创可貼在使用一段時間后不會脫落
因此还是建議各位慎用, 如果你的鍵盤好像我這个是沒有用定位板的, 隨時可以換卫星軸, 那倒沒所謂
最好还是換个櫻桃原廠或是GMK螺絲卫星軸吧


我的鍵盤能調校嗎?

如果是客製化鍵盤, 大多是用PCB卫星軸
PCB卫星軸 ->有定位板 ->只能在組鍵盤前进行各种調校, 或者解焊全部軸
                   ->無定位板 ->隨時可以進行全部調校的動作

如果是量產鍵盤, 那大多是用鋼板卫星軸
鋼板卫星軸 ->需要解焊卫星軸中間那顆軸, 然后把卫星軸取出, 能進行以上几乎全部調校的動作


結論
調校得當的卫星軸, 絕对不比平衡桿差, 不要再說出什麼平衡桿吊打卫星軸之类的說話了
不过卫星軸由於先天結構, 再怎麼調校, 摩擦力也會比平衡桿高, 造成比平衡桿略重的手感(卻不是肉), 這个是不是缺点就見仁見智了


P.S. 為什麼我不能把視頻直接放在文章中, 老是說請輸入正确的視頻地址

最后编辑于 2018.5.3
