那些年我玩过的键盘之——第一次自制键盘小试体验分享

by Lailai Roy 2018.4.20
接上一回的梗,阿米洛不是坏了还没法修嘛,就自己给回收了,留下了除PCB之外的所有零件。外壳上回已经用掉了,这次用的是拆下来的轴体,买回来一个多月就报废了,至少这轴肯定没用太久,应该还是能用的。有人说,这预算买一把全新的都有可能,自己做不是没事找事嘛?确实,看成本,现在自组键盘在成本上确实占不到什么优势了,再说屋里也不缺键盘。但是什么都够用就好为什么不三餐馒头罐头咸菜?这有荤有素营养均衡不是?一直盯着结果人就容易势利,玩键盘是生活,不是工作;工作注重结果,生活讲究过程。

第一次做键盘,没什么经验加上手上预算也不太够,就找点普通的料先练练手好了。具体是什么料大家不要急,接着往后看,我慢慢会说。

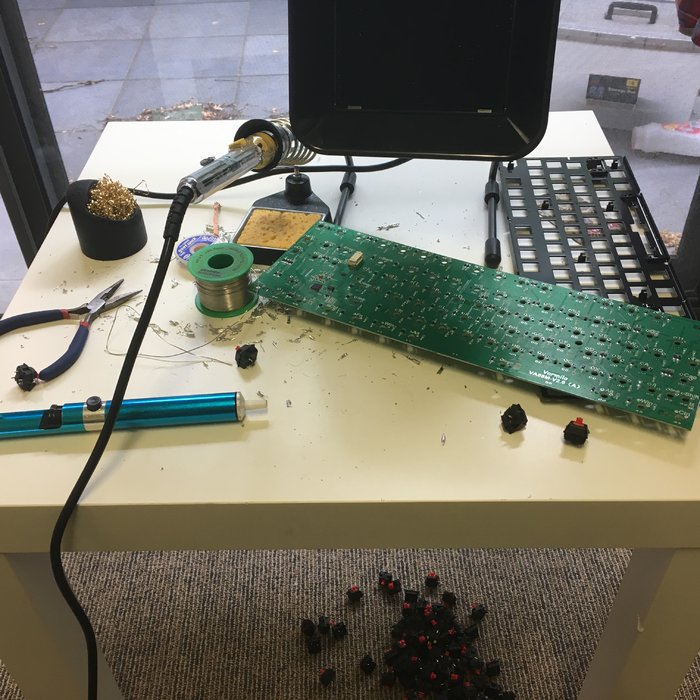

拆轴这个事情强烈建议各位拆轴的时候一定要找个通风的地方,毕竟安全第一,不见得工厂里用的锡都是无铅锡对吧。可能拆轴拆得还不够多,中间手残拆废了几个。但是一看就知道废了的还好,扔了就行,反正做的是60%的布局。怕的是轴给拆废了自己还不知道,等焊上了才发现不灵。于是拆完还用万用表挨个检查了一遍,确保没问题了才收起来。

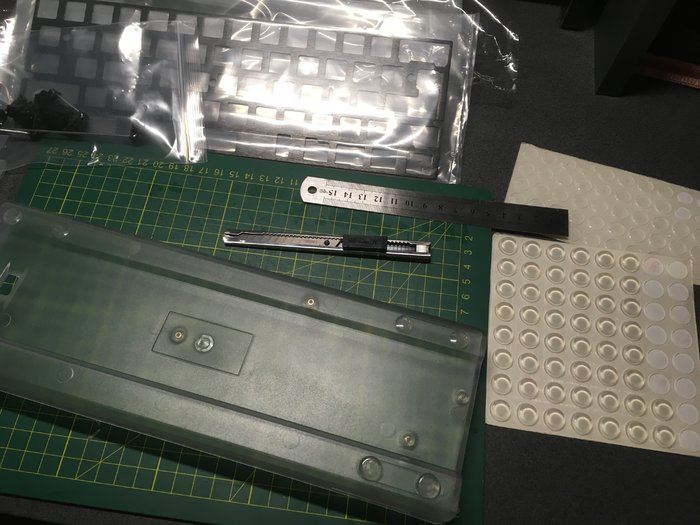

总所周知,玩键盘一大烧钱项就是壳,所以预算不足的我干脆就什么便宜选什么了,选了这个透明的塑料壳。不过收到这个壳的时候我是惊悚了一下:没有螺丝,也没有脚垫?要我自己拿热熔胶粘上去吗?不过也不是没有办法,想起屋里还有不少3M防撞贴,于是就先贴上凑合一下吧。没想到还挺稳,黏附力相当满意,跟阿米洛的脚垫有得一拼。至于螺丝...我翻了翻自己的工具箱...还是有几个的,反正也就是练手,装上试试好了。

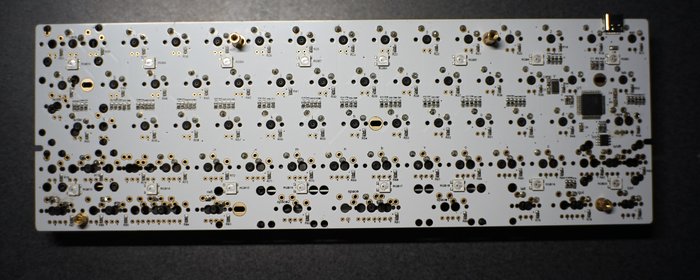

看过我上一篇帖子的朋友都知道我一直对USB-C这个接口念念不忘,所以这次买PCB我表示一定要买带USB-C接口的,于是就相中了这块DZ60的板子,USB-C的接口,还是下灯位的。按照卖家的建议,上轴前先试试板子,于是我又接电脑上拿镊子挨个试了一遍,过程就不放了,没啥特别的,就看有没有耐心。

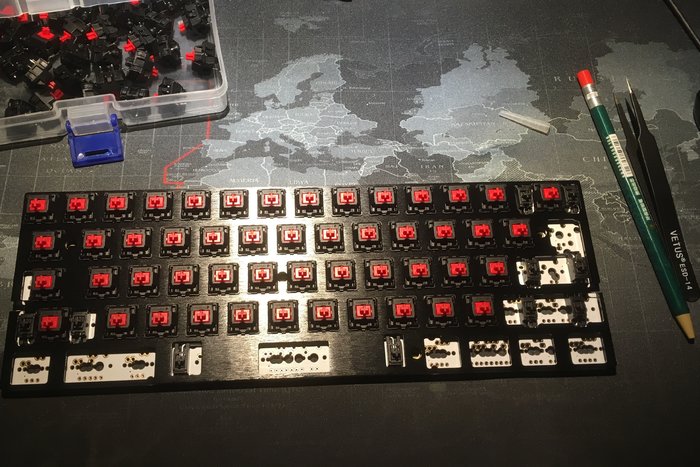

试过之后就是上轴了,由于DZ60这板子支持左移,HHKB,Pure等多个布局,自然功能键的孔位错综复杂。为了以防出错,我上了轴之后还是不放心,干脆上一下键帽确认清楚了再焊吧。

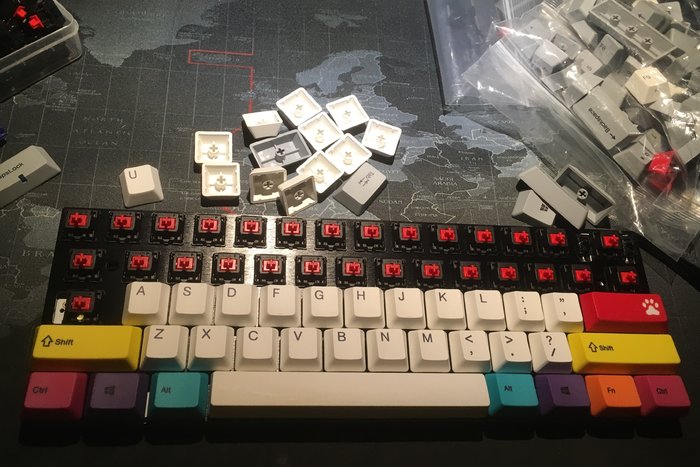

键帽手头一堆WASD混一块了分不清,刚刚阿米洛剩了一套,省时间就先上这套PBT确认一下吧。

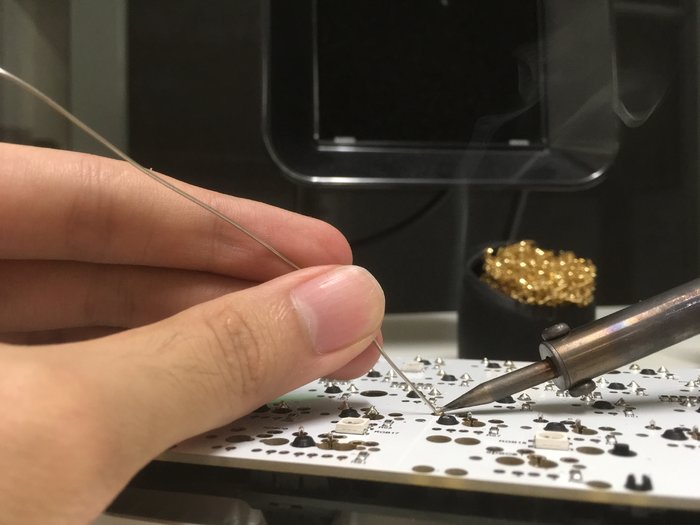

看了看感觉没啥毛病就挪到工作台上开始焊了。再次提醒各位:安全第一。对于这一点,除了常用的护目镜,我选了无铅锡,虽然没有含铅锡好用,但是焊电路板多练练上手也不难。开窗通风是必须的,另外我还开了风扇和带活性炭过滤网的抽烟机。焊的时候我习惯锡给得稍微多一些,这样拆焊点的时候比较容易一次把残留的焊锡都吸干净。之前拆解罗技G610的时候就很难把残留的锡清理干净,按照网上建议先补一些锡再清理,确实就好做多了。所以这次干脆多上一些,方便后期换轴清理。


然后就是刷固件了,可是当时我就懵圈了,reset按键呢?DZ60和常见的GH60不太一样,所以没有reset按键,问了问卖家,发现原本自带的固件可以通过fn+空格把右下角的四个键切换成上下左右。一试感觉挺顺手的,那还刷什么固件,就这么用着吧~

装壳的时候我又懵圈了,DZ60的板子是有10个螺丝孔位的,结构上来说,确实10孔位要比GH60的6孔定位要稳得多。但是壳上只有6个孔位啊。有人说少装几个不就结了?确实,有很多壳子底部是有加强筋的。这些加强筋不仅可以提升壳的强度,还可以给PCB提供支撑,尤其是这种PCB和铝制定位板的结构。不知道大家一开始那张图有没有注意到,阿米洛的定位板边缘是折成90度的。本来相同的压力下钢材的型变量形变量要小得多,边缘的折角让这形变量更小了。有人问说铝能不能这么做?我只能说成功率不大,因为铝没那么好的延展性,我曾经用折板机试了一下...然后掰断了......

话又说回来了,这个壳子有什么问题呢?没有加强筋啊!其实我本来想买有加强筋的版本,还便宜些。但是卖家说因为PCB底下有LED,所以得买这种。好吧,我安上试了试,没有加强筋,加上边缘螺丝孔位间距太大,这PCB确实很容易弯啊!其实有一些铝壳在边缘有小的支撑点的,可以有效防止这种情况的发生,但是这个塑料壳很明显就是为了给低灯留下空间而省略了所有的支撑点,所以整个键盘的支撑点,只有那6个孔位。

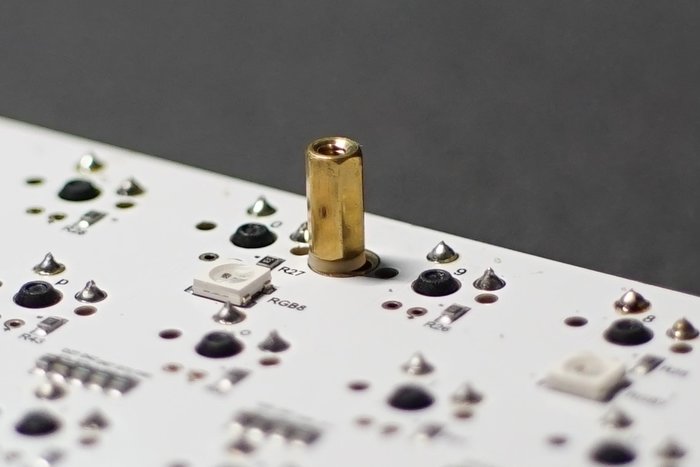

确实,我很不喜欢那种软软的手感,让我觉得很不踏实。我在屋里翻了翻,找到了几个六角螺柱,算是有个支撑吧。可惜这时候我的板子都焊住了,顺着轴间往对应的孔位塞螺帽真的很考验耐心。怕划伤PCB(其实就是强迫症),我又垫了尼龙垫圈。



装上之后这个情况好了一些,但是由于底下一排就3个孔位,效果并不理想。我估计最后的办法就是3D打印一根垫条直接塞进去吧?不过有空再说好了,毕竟自己拼的3D打印机并不稳定,每次工作之前都要调很久,然后一打就是几个小时人还得看着怕出故障。

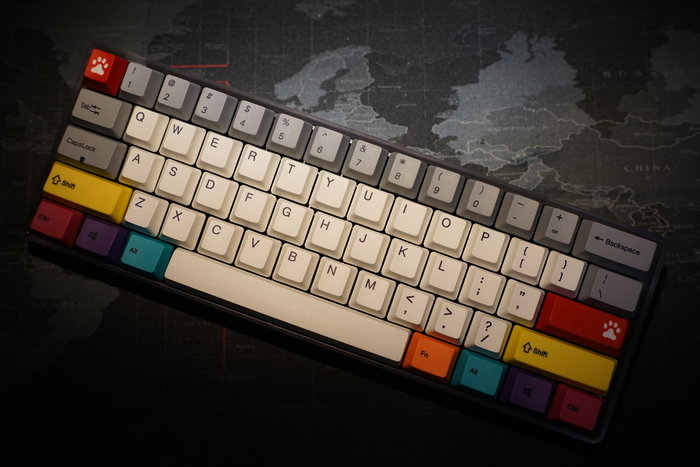

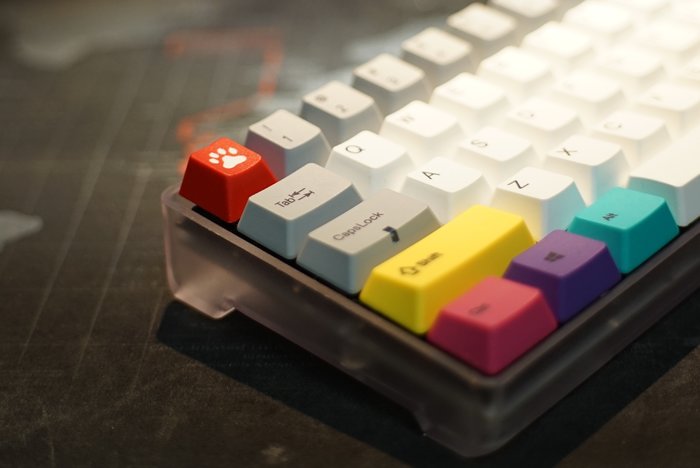

来吧来吧,先来张定妆照。

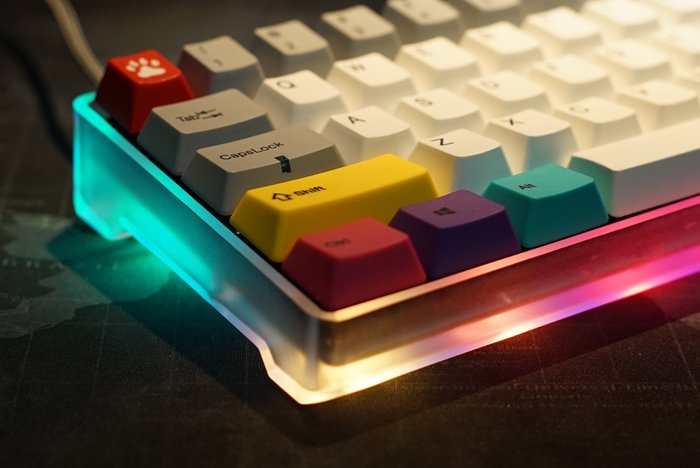

CapsLock用上了阿米洛的缺口格键帽,这也是为什么我喜欢下灯位的原因,这样就不用纠结到底大写锁定开了没的问题了。

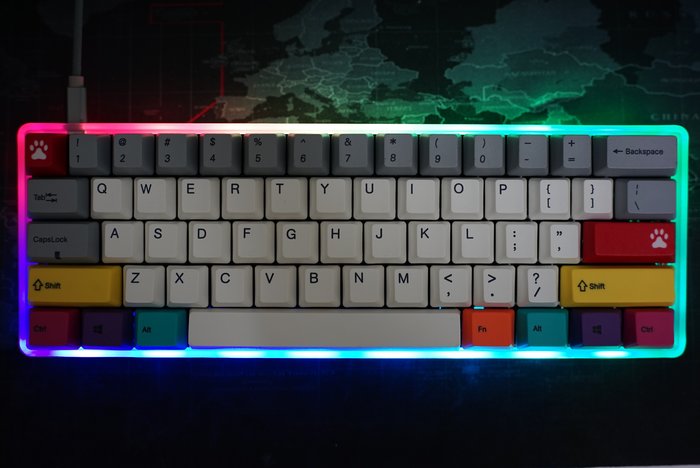

底下有两排LED作为低灯,好吧有点瞎,拍完这波就关了吧。


至于这个壳,有钱了再换吧,留到下下下(n个下,我也不知道是什么时候了)倒是这个透光给了我一点想法,那么下次是什么呢?说了这么多键盘都是Win系统的,该给我的Mac找一把专属键盘对不?那下一篇就是:那些年,我玩过的键盘之——HHKB布列红轴机械键盘体验分享。

感谢各位阅读。
