我的練手鍵盤: 灵逸黑寡妇大改造!

by Joseph Choi 2018.4.15
此文比較多文字, 沒耐性的慎入

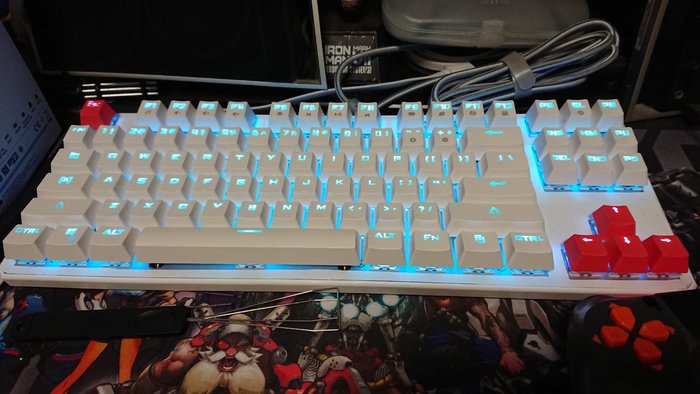

先來一張成品圖, 被我徹頭徹尾改裝过:

話說去年剛進客制化的坑, 在沒有任何焊接經驗的情況下完成了第一個104鍵的鍵盤
結果各种問題都遇上: 虛焊, 焊点難看, 灯正負极焊錯...
深深自覺如想在客制化此路上繼續前進, 必先琢磨一下各种技巧...
因此決定找一個成品鍵盤拿來改軸改燈, 順道試試佳达隆的白軸

在某宝搜索百元以下, 外覌要有改造潛力的....目標是你了! 灵逸!
98元的售价, 悬浮式設計(当時很喜歡這种外型)
呵呵, 這混灯(單色灯版沒貨了)...还有這感覺非常廉价的logo, 讓我來个大改造吧!

第一階段改造:
1. 把常用鍵換成佳达隆紅軸和白軸
2. 把這奇醜無比的混灯換成一致的冰藍灯
3. 去掉廉价感十足的logo (灵逸看到這句應該想杀了我吧..)
4. 把卫星軸剪掉軸腳, 去除肉感

換軸中, 可以看到logo 的I字已經被我刮掉了, 呵呵

全換好了! 当時我是头一回用吸錫器, 起初还不太上手, 反覆加熱焊点, 結果出奇地沒有任何焊盤掉落, 這PCB也太耐操了..
為什麼不全部軸換掉? 貪便宜只換常用的按鍵! 當時想, 那些鍵不常用, 就算了吧
除了吸鍚外, 另一痛苦是徒手拔軸, 那時沒有買拔軸器, 一只一只在PCB背后用手頂軸心的軸腳把它們全頂出來....到後來手痛到不行...
當時決定以后若要拔軸, 必先買一個拔軸器...

換灯的時侯, 發現這鍵盤用的是貼片灯, 但我買的是3mm圓头灯...
冷靜冷靜, 解焊貼片灯, 把灯插上, 照样焊上, 灯照样亮了!!
強行使用的灯位, 加上完全是新手的焊点

焊好灯和軸后, 興高采烈的把鍵盤組成來使用, 所有按鍵沒問題, 完成!
然后突然發現....卫星軸忘了剪軸腳...長鍵还是肉肉的...

結果又要解焊長鍵那几顆軸, 把卫星軸拿出來, 按照網上的教程把軸腳剪掉
重新裝好后按几下, 嗯, 大鍵不肉了, 爽脆度跟我另一个平衡桿的鍵盤不相上下, 只是鐵絲音較多(当時还不懂潤滑)
然后處理logo, 萌新沒經驗, 用硬物刮, 杯具了:
刮成這样...还不如不刮...


呵呵, logo 难看, 那就把它蓋著吧, 拿了手上賽睿的貼紙剪裁了一下貼上去, 眼不見為淨
至此第一階段完成, 可是用过几天後, 發現Gateron白軸实在太輕手感太飄了
而F5這顆鍵也算常用, 它还是青軸, 用起來有嚴重的違和感
而 賽睿的貼紙看了几天發現其实非常难看
因此有了最近的第二階段改造...

第二階段
1. 把所有青軸換走, 換成白軸 , 我把這鍵盤定位成 "輕線性軸鍵盤"
2. 有了組分區圧力鍵盤的經驗, 決定在這鍵盤也实行分區圧力, 把食指和中指鍵位的鍵全部成紅軸
3. 以白色車貼膜, 裁好后貼上面板, 完全遮蓋logo的同時也提升顏值
4. 把卫星軸潤滑一下

這階段沒怎麼拍照, 都是体力活, 值得一提的是, 為了節省成本, 我並不是真的買了紅軸回來換, 而是2毛一个的价格買了一堆45g 彈簧回來換軸心彈簧

最后成了這个样子:
把鍵帽裝上就成為第一幅图的样子了

把食指中指鍵位換成紅軸彈簧后, 手感沒那麼飄了, 成為可以一用的(後備)鍵盤了
最後不能不多提一次..這鍵盤的PCB真的十分耐操...enter 鍵都被我反覆上焊脫焊三次了, 还好端端的
最后编辑于 2018.4.16
