优联84全碳纤维键盘

by 周立民 2018.3.13
啊,又一次折腾完成,这次是全碳纤维84键盘。起因是做优联的贰哥出了几块新板子,其中84有我挺喜欢的几个地方。
1、要用的键都齐全,加上我的优联pad,完全不用fn了。
2、有四个自定义键,可以用优联的软件自己设置。
3、有灯啊,板上有灯,我可以不用,但是不能没有。
4、全热插拔,是那种成品热插拔座,不会出现接触不良的问题。
基于以上的优点,虽然已经有四五把键盘了,还是入了一块pcb,开始新的折腾。
画图纸用了半个来月,之前一直在帮别人画minila碳纤维的壳,但是后来方案改了,就暂时闲置先做这个84.

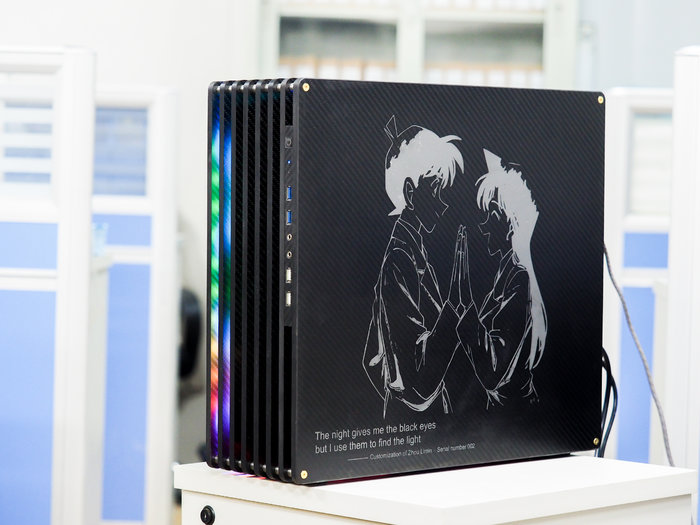

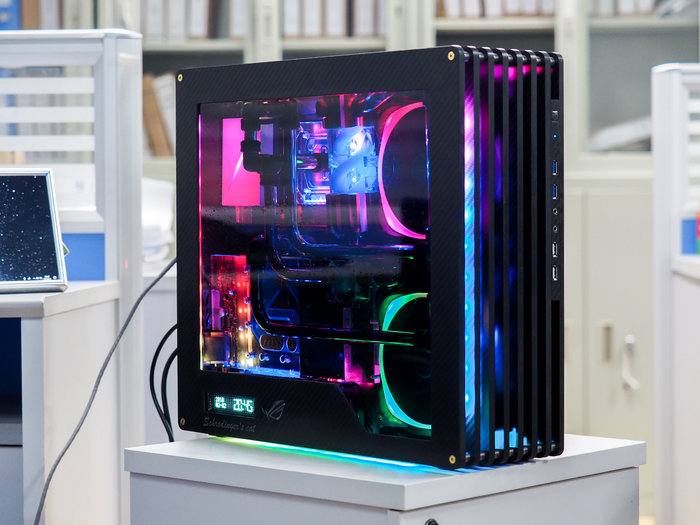

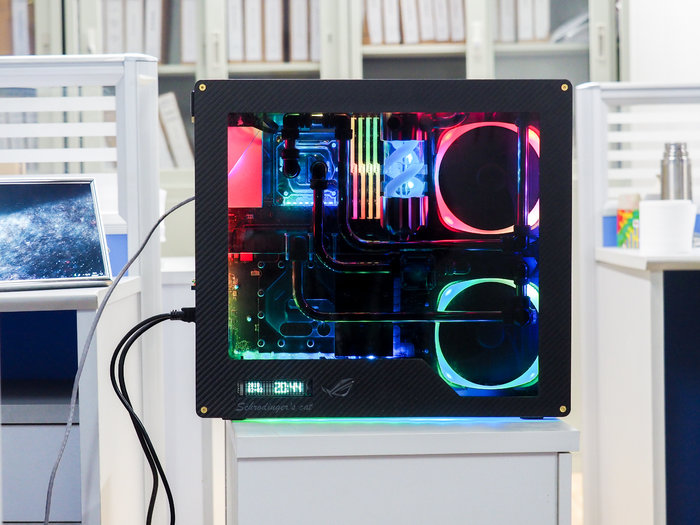

不知道为什么,这两年特别迷恋rgb,去年做了一个全碳纤维的机箱,也是各种rgb。
虽然平时大部分都是变成白光或者是关灯使用的,但是想看灯还是可以看。

说回键盘

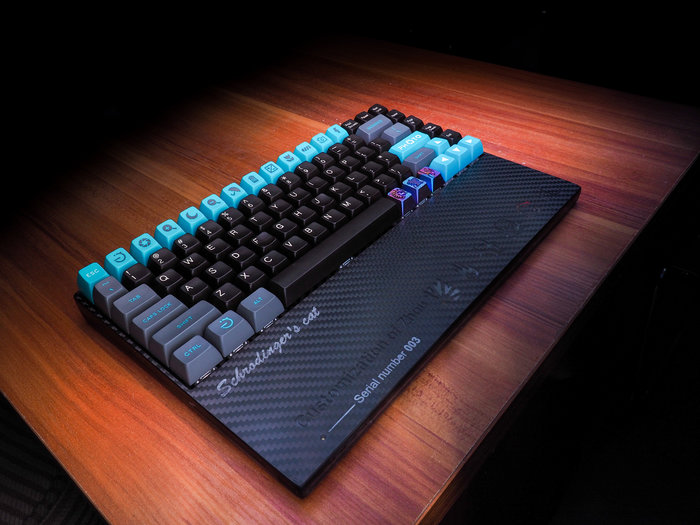

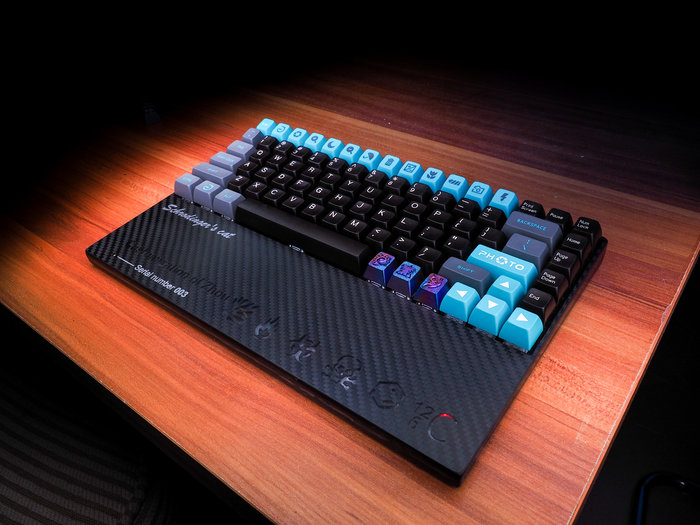

这次做的84键盘我在里面添加了十多颗rgb灯珠,为了开灯上了12000毫安的电池,然后半包围结构。空间尽量的压缩的情况下最后是前面厚度13mm,后面厚度24mm,使用起来还是比较舒服的,下面上图。
轴的部分因为在办公室使用,所以字母区用了静音轴,这样聊天就不怕上司知道了,然后其他键用殷桃青和box白区分。这次做键盘最失败的是漏光部分没有上均光板了,最开始以为只要把表面打磨成毛玻璃就行了,谁知道rgb灯实在是太亮了,均不掉,而且在原本不支持rgb底灯的pcb上做改造,真的焊的我想死,还有在碳纤维板上镶嵌树脂然后抛光,真的是做了一个就再也不想做了。

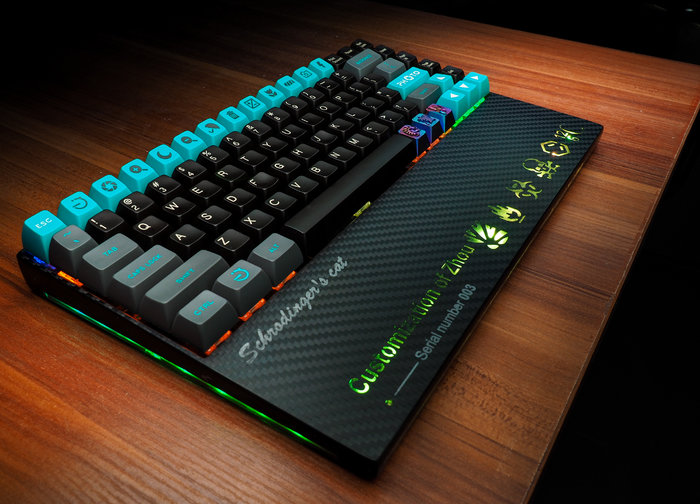

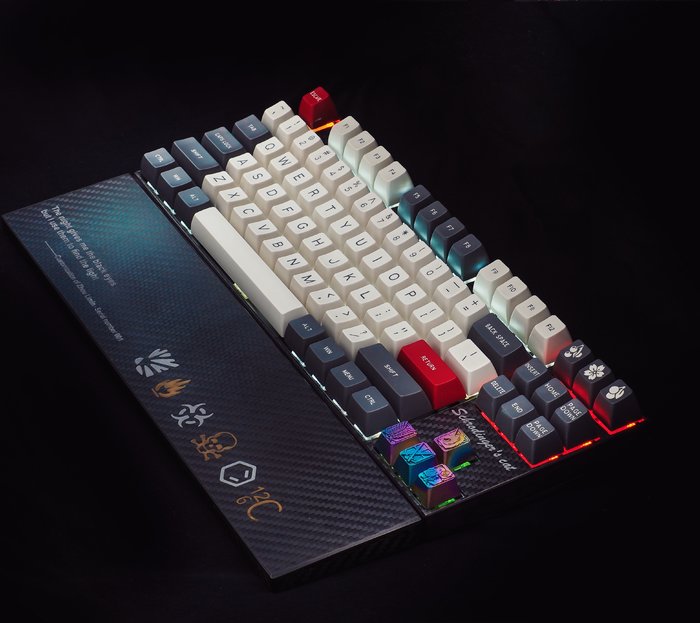

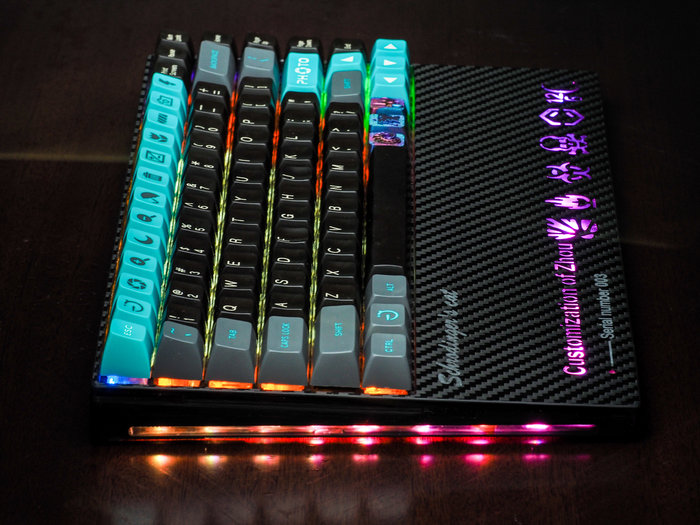

这个角度能比较直观的看出整个键盘的结构,空格键旁边是水银开关,倒过来就自己断电了,rgb灯带我也添加了水银开关,003是说明这是我自己diy的第三个碳纤维设备,第一个就是下图的87了。

现在这个键盘就可以退休啦。

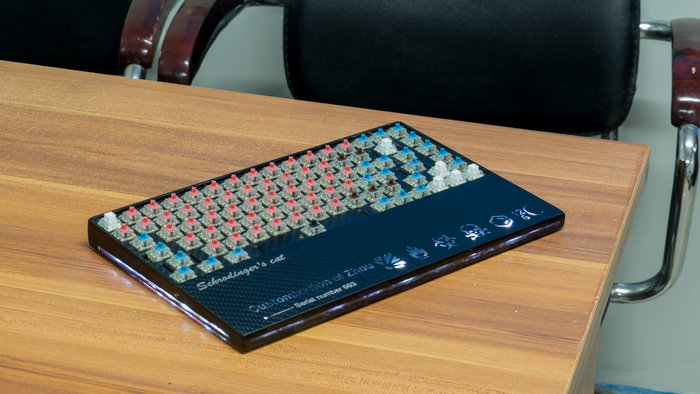

这个键盘抄袭了西西的定位板结构,做了一圈凹槽,可以直接把轴稳稳的卡在里面,只不过这么多的cnc,不光是定位板得增厚很多,还增加了许多成本,除了稳定效果,外观也会好看许多,唯一不好的就是普通得拔轴器不是很好用了。

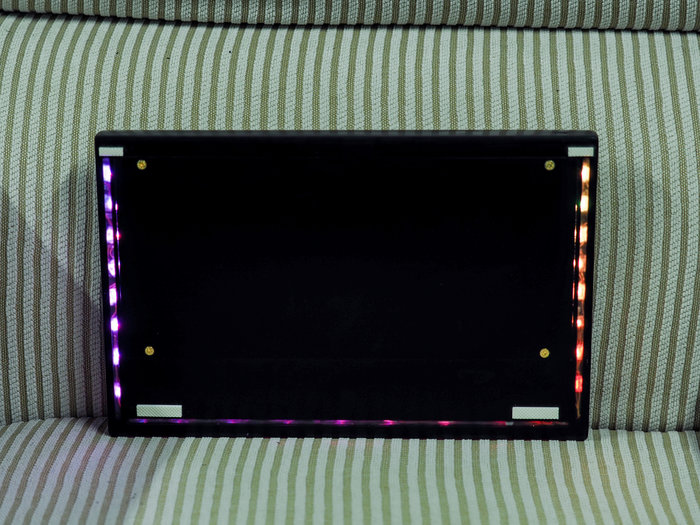

背面其实也是做的有灯槽的,只不过平时完全看不见,用的四颗芳生螺丝固定,但是最多换换电池,孔的大小已经不足以拿出pcb了  。

本来84这个键盘我做的很薄,使用dsa矮键帽是最好的,但是我的dsa键帽是给1800mini准备的,就不给84用了。使用的是f球得字母区,f球其实是深巧克力色吧。摄影师的个性和大建,先这样用着吧,有时间把灰阶换上去试试。得益于一体式手托,使用sa高度键帽也还行,不至于难受。

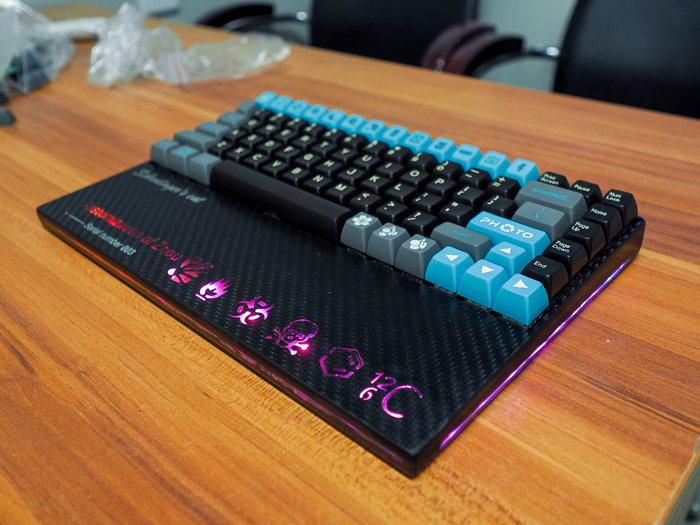

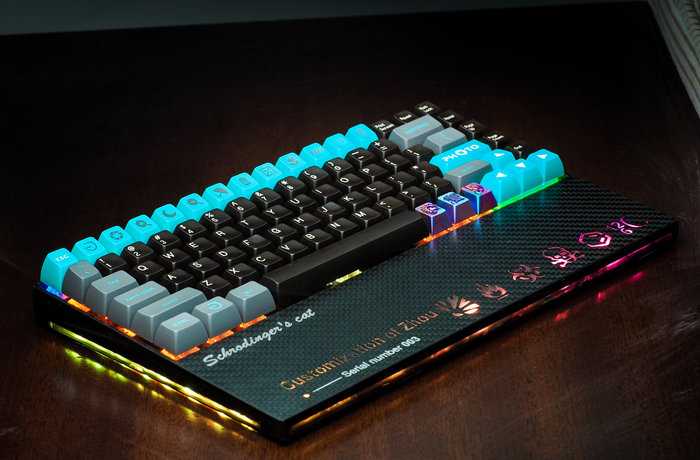

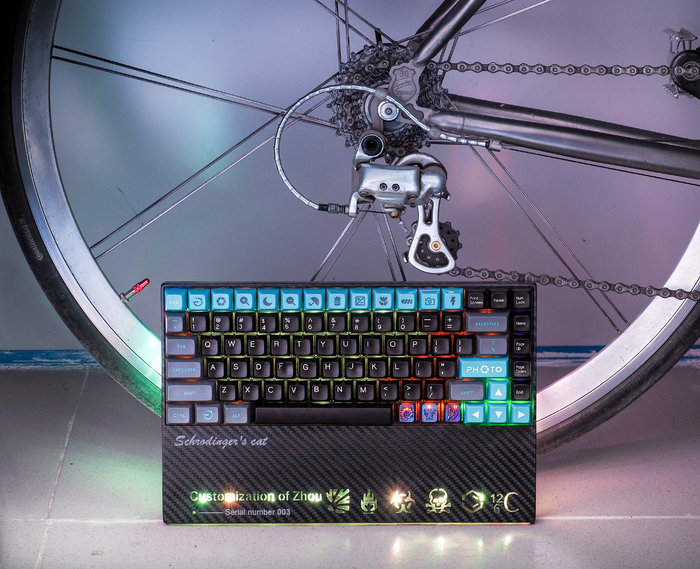

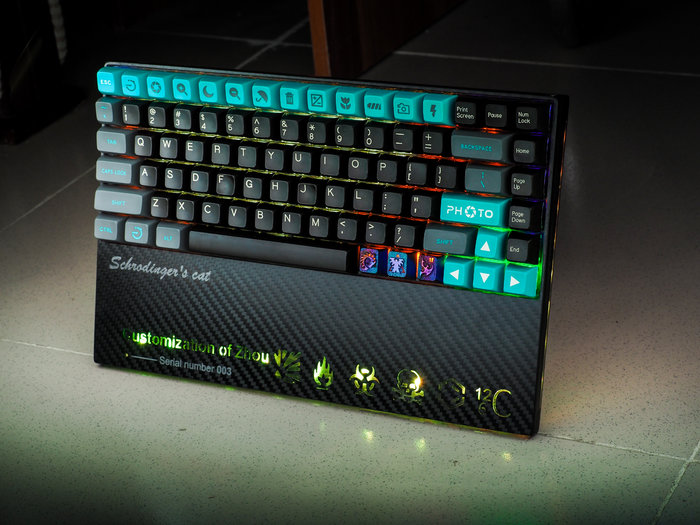

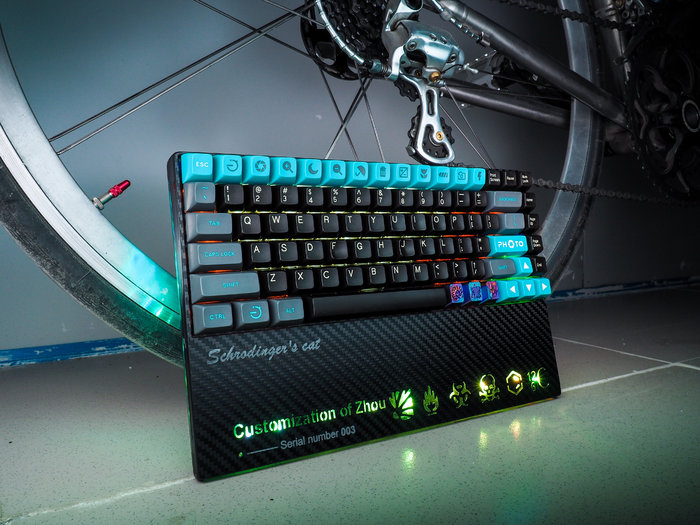

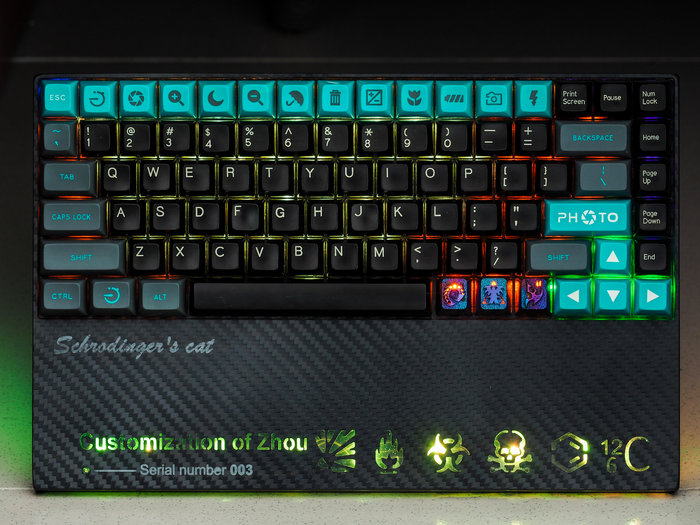

做完装好拍的几张照片,大家随便看看吧,这个rgb灯号称有三百种灯效,只不过我最喜欢的还是流水灯效。没做均光板真的是最大的失败,灯不够均匀,就这样吧,反正平时很少开灯用,下面再上几张没灯的,貌似会好看点。
就这么多啦,对了,我还在手托前端做了大小写灯,我用手机拍两张示意一下效果。
这是小写状态。
大写状态,会有一颗暖白的光穿过面板。
最后,有贰哥84的喜欢这个外壳可以直接找我定,图纸是现成的,只不过不会加灯了,真的折腾的要死==对了,贰哥87的也可以私信我~
