#一周年庆# 2017,我对自己有点狠

by 毛三 2018.2.12
  之前一直想给自己的2017来个总结,恰好这次ZF举办了这个活动,那就来回顾一下这个不平凡的2017

  2017,的确是不平凡的一年,也是把时间过得最有价值的一年。

  从平面设计到天天下工厂几乎会操机CNC的我,得出一个总结,那就是只有你把你设计的东西,再去动手实践出来,它才有生命,也更富有成就感。

我要晒的收获可能跟大家的有点不同。




1.IKBC POKER II


( 如今这个键盘已经是一个不完整的,还原不回去的,但却是带我走入了机械键盘大门的敲门砖。 )
  年初,入手了第一个机械键盘,红轴的IKBC的poker 2,这是我第一次接触的机械键盘,刚收到使用后才感叹:原来还有比苹果的键盘更好用的键盘,因为之前一直用imac配套键盘。 也就是使用了之后才有了更多对机械键盘的认知。

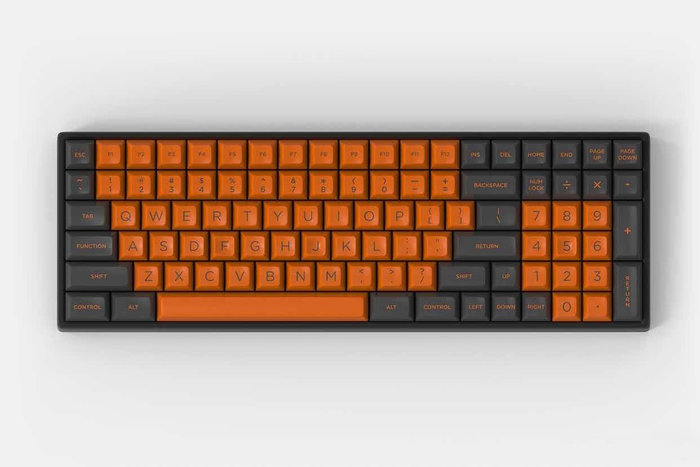

2. 一张图片,它仅仅就是一张图而已,但收获却很大



  这张图,是KP当时开团时在他们微博上看到的,当时一看到这张图,就迷恋上这个配列,可能这就是一见钟情。



  这时,去淘宝搜索96机械键盘的时候,是完全搜索不到这种键盘,当看到别人有这个配列的键盘的时候,感觉很好奇,为啥连万能的淘宝都没有这个。 后来加入机械键盘群的时候,才对客制化有了一点点认知,原来这些不常见配列,都是开团的时候才有的!当时就在群里咨询谁要转让这款配列的键盘,群里人回答是:无 !

  后来好在闲鱼上收了个全新未组的96,当我还没收到键盘的时候,早就已经准备好了电烙铁,轴,以及帽子在迎接快递的到来。 但说实话,当我组好的那一刻,其实是没有惊喜的,并没有达到上面那张图中带给我的那种感觉。

总结了这个壳子的几个缺点
 (仅代表个人想法,对你们来说可能不算缺点,这个壳子图就不放啦,毕竟是别家的)

一,露轴,键帽的边缘以及半个轴直接暴露在壳子外面
二,底灯分散不均匀,且键盘四周都有分布灯感觉太繁琐。
三,外框直角,内框圆角,对于强迫症的我,有点难以接受。
四:上一次接触到mini接口应该是我初中用mp3的时候就有了这种接口。
五,卫星轴的不对称,让我觉得这个空格让整个键盘更失质感。
六,铝的定位版相当薄弱,当时组好的时候,整个板子是弯曲的,只有锁螺丝上去之后,才能固定好。


 当时觉得这个键盘有这么多缺点,如果能改善掉这些我看来是缺点的地方的话,才能达到心理所预想,所期待的如那张图一样,让我一看到就对眼的键盘。

  后来在咨询开团的团长的时候,问他何时会再开团,是否能按照我的要求去改动这些问题,可以的话,我可以购买10个,他的回答是:“10个太少了,如果你买50个,我就开团。”

  心想着自己要这么多也没用,后来打消了这个念头,然后开始找我们当地的加工厂,那时候真的就是个小白,我需要找什么厂家,他们需要什么技术才可以做出我想要的这个东西来。 好在认识了现在我每天都要接触到的张姓大哥,在跟他阐述了我的想法之后,他也觉得这个键盘也很有意思, 在此之前,他自己也有做一些工艺品,他拿给我看这些工艺品的时候,他告诉我说,他一直都想做些“有意思”的东西。可能是有共同的想法,所以慢慢的,我们混的越来越熟,就开始了我做这个96键盘的开始。



3.第一次做的壳子(改善了上面说的6个点)


  这是我 改了上面说的那些缺点之后做的壳子,总共做了20个,当阳极做完的时候,看到后有些小激动,已经改善了之前那个壳子上的一些不想要的东西, 但问题来了,当你自己开始使用的时候,你会发现,自己的缺点也还有很多,一是无法接受这个高度,一定要配合手托才可以。 二是四周的内R角太大,键盘四周的缝隙也大。这在我看来也是一个相当不精致的壳子。 且单单一个四四方方的壳子,太单调了,太没意思了!加上数据口是mini口,在反复的暴露中使用之后已经坏了,这时候觉得ikbc的tp口真的好不止一点点,于是就把这几个问题再次列为我们需要改善的问题!

  于是我们开始找做板子的厂家,接着就认识了做B开头版本的SZJJ。 提出要求之后,去做除了自己的板子,先是从增加RGB底灯颗数,到改掉四周都布灯只留下最前面的一排灯。 但发现,好像并不是只要rgb多灯光就会均匀,改变了多次之后,才反应过来,是rgb的型号问题,接着再到改RGB灯珠的型号,从有边RGB换成无边雾状RGB之后,灯光才均匀。



4.第二次改的壳子:cnc出灯槽,以及降低了高度,缝隙大小

(亚克力板放工厂没带回家,故没放上拍照)


  这是我们的第二款壳子,改善了高度,tp口,R角,缝隙,洗出了前面的一条灯槽,做了100套。

  在我们拿去阳极之前,我们觉得,这次终于要成功了,艰辛的3个月终于生产出自己要的壳子来了。

  但事情往往没有你想象中的那么简单,阳极之后发现,壳子上的沙眼太多了,质量完全不达标,壳子上一个个沙眼(一个点一个点的)心想这次又败了。 拿着壳子去我们买铝的厂咨询后,他说,这个是非标料,所以出现这个问题。好在后面一番谈话之后,老板同意让我们换材料,但我们现在做好的100个壳子必须要让他回收,他要跟供应商换材料。

  心想着,反正这批本来也是要报废了,回收就回收吧,下一批一定要做好,且可以改动一些不足的地方。



5.第三次改的壳子: 在底部挖了一个台阶,在视觉上看起来会薄一点。

(没阳极,在生产过程中觉得淘汰这个设计)





  后面这次改动,我又把键盘降低了1毫米,变成了20毫米,在底部挖了一个台阶,让键盘看起来会薄一点。 所以又有了以下这个壳子。

  但在做好50个时,开始接触ZF这区,当我看了各位大佬一帖又一帖的精品后,我才意识到,我自己这个壳子,在各位眼里,可能就是个shi !!! 这个时候才意识到自己的渺小,也可以说,从接触ZF的时候,才打开了我对做键盘的大门。 所以,我想,我第一款产品,不应该了了草草的就开始,我的第一款产品,应该是要让大家满意我才可以放出来,所以就让那些拿不出手的设计烂在心里吧!



  淘汰装备合辑:










  在接下来一个月里,每天泡ZF,把各种帖子各种键盘看了个遍。加上后来接触了几位大佬后,咨询以及请教意见之后,完全推翻之前的几次设计,经过两个多月的设计及打样,就有了以下这款定稿的产品。

从做第一款键盘,到现在这款,前前后后八个月里:

改了五次PCB

五次大幅度的外观改变(太厚,R角,缝隙---挖灯槽---减薄---再减薄---完全推翻之前---定位板与中框直接一体)

以及十几次的打样。

淘汰了170个壳

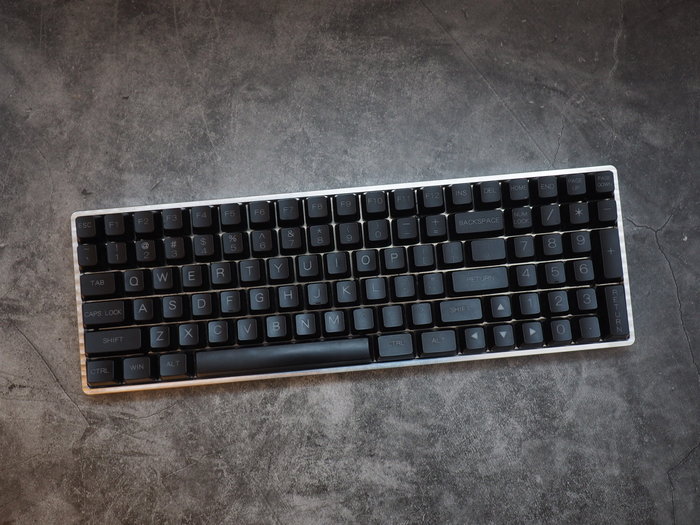

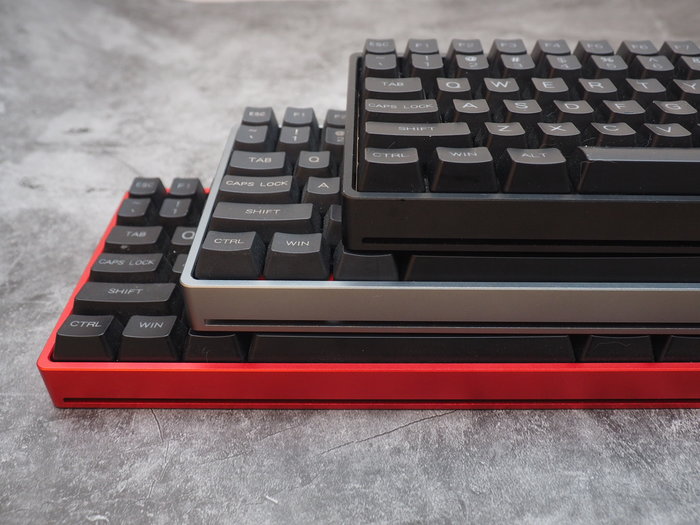

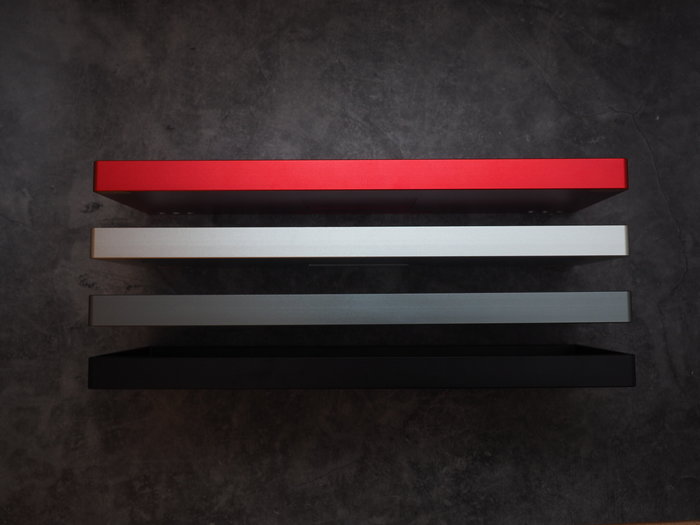

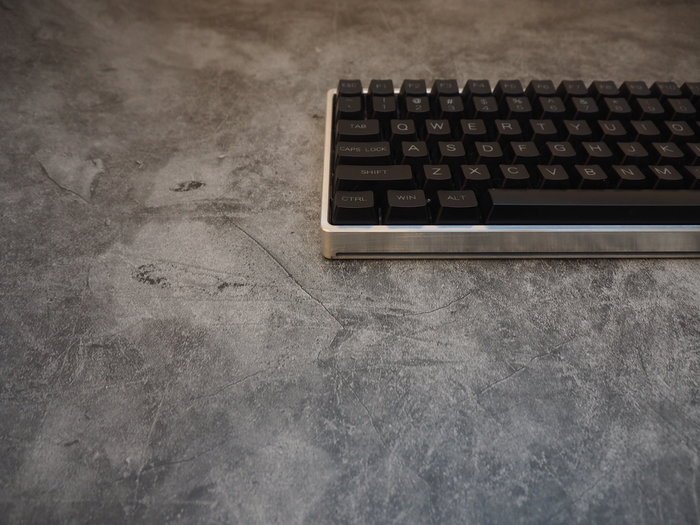

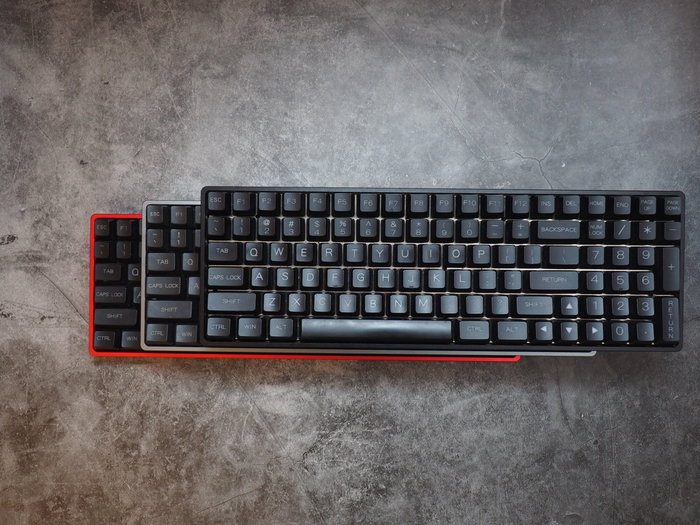

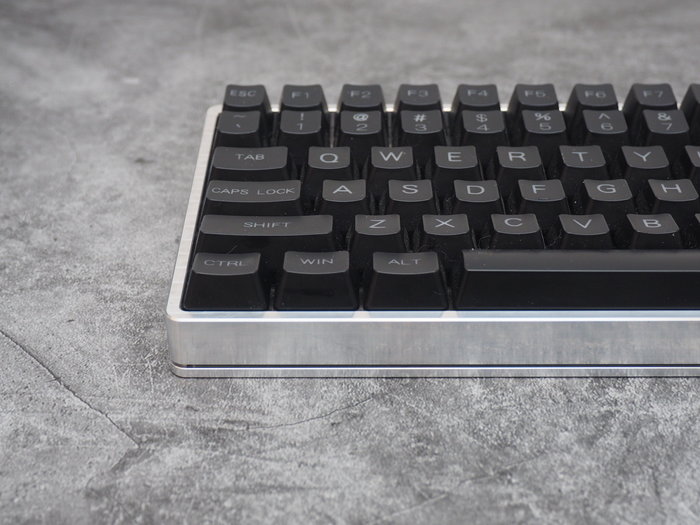

  6.最终定稿: 定位板跟中框是一体,直接cnc出定位板





1 定位板与中框  一体成型
2 surface风格夹层
3 热插拔底座, 贴片led轴灯(轴体随心换)
4 隐形灯条
5 磁吸脚垫,配两种高度脚垫(5°与8°各一副)后期会有更多款式的脚垫选择


这款设计在年前终于打样了出来,但此时阳极厂已经放假了,所以来不及阳极,有太多细节图暂时先不放,各位看官凑合看,年后做好阳极再来放更多细节以及视频,包装,数据线等配套的配件后再来晒图。




 以上,就是我的2017,不平凡的一年,一步一个脚印,汗水中夹带了一点点惊喜, 只有亲身经历与参与,你才能去发现问题锁在,改善问题根源。

在2018,要如封面图所说的,为热爱而生,做自己的大牌!

今天是农历二十七了,提前祝大家新年快乐,也祝愿每天都在泡的ZF社区办的越来越好!












最后编辑于 2018.2.15
  于 2018/3/20 标记
