Niz静电容键盘拆解、润滑、升级

by 瓜不兮兮的Ramiel 2018.2.6
背景

A大的静电容键盘在国内一直都有不错的声誉,我在大概两年前曾经买过初版的蓝牙3.0双模静电75,对手感和蓝牙都非常满意。后来A大推出蓝牙4.0版本后,我也升级了键盘的主控。然而静电容键盘在我当时看来始终是一个不那么“好玩”的选择,因为除了正常使用,以及更换键帽,似乎并没有特别多可做的改动了。直到2017下半年,我对Topre静电容键盘重新产生了兴趣,才慢慢发现Topre以及A大静电容键盘也有一定的可玩性。


以国外流行的Topre键盘为例,最流行的两款键盘为HHKB和 Realforce 87U(见上图,图片来自网络)。两款键盘都可以通过使用JTK或者怡科的Topre转换器(slider)来支持MX轴键帽。另外 Ryan Norbauer大神在2017下半年推出了 Realforce 80%键盘适用的升级金属外壳。最后Keyclack的Jchan推出了BKE橡胶碗。

上图为Topre转换器,图片来自网络

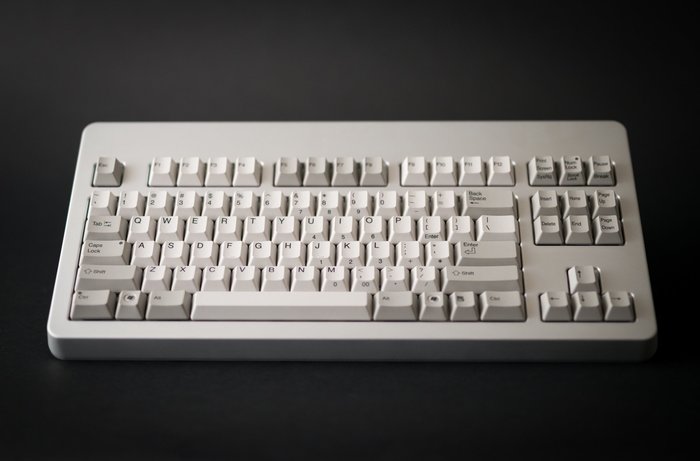

上图为更换了Norbaforce金属外壳的Realforce 87u键盘,图片来自网络

出于对Norbauer大神的敬仰,我多次想买Norbaforce,然而始终过不了心里这道关:如果我买一把1000多人民币的键盘,却把外壳、键帽、推杆、橡胶碗、甚至于之后的主控PCB都换掉的话,那不是太蠢了吗?

于是我又买了一把A大的Niz静电容键盘,相比Topre键盘有以下优势:
  • 可编程
  • 直接兼容MX键帽
  • 有蓝牙版可选/有RGB背光版可选(旧版有过同时含两个属性的,新版的蓝牙版已经没有背光了,因此二者选一)
  • 支持BKE橡胶碗

Niz静电容蓝牙有线双模键盘


这就是我收到的键盘了,手机随便拍的,请别介意。我买的蓝牙版,因为蓝牙对我比背光更重要一些。键盘的触发重量为35g,A大店里还有45g,都是属于比较轻的重量。虽然键盘附赠了增压弹簧,但是我不喜欢这种方式。Niz静电容手感的特点为接近线性,而不是像Topre那样有明显的段落感,我认为这也是Niz在国外不如国内受欢迎的主要原因。


实际上Niz键盘的结构和Topre是完全一样的,键盘的手感主要来源于硅胶碗,顺滑程度则主要取决于推杆和底座的材料以及相互的摩擦。

键盘拆解和润滑


先把键帽都拆了,然后拆开外壳,取出内胆
内胆如图所示,PCB为红色,另一侧为定位板,中间以很多螺丝固定,现在把螺丝都去掉
螺丝去掉后,就露出了内部结构

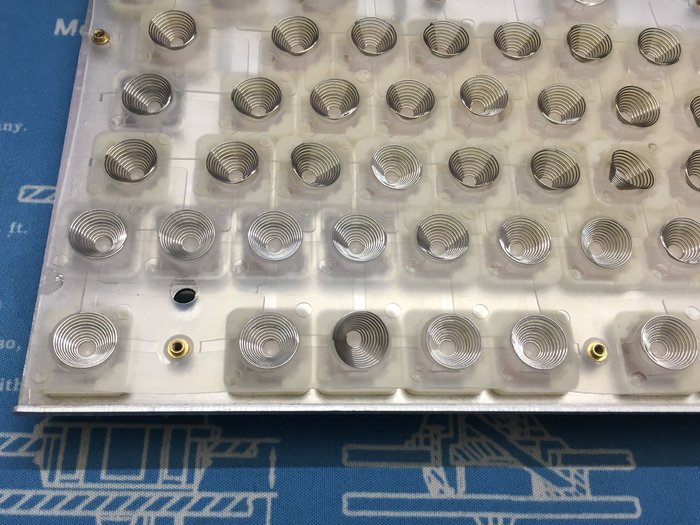

橡胶碗是完整的一大张,和Realforce一样。橡胶碗内部是改变电容用的弹簧,这个弹簧实际不提供多大压力,也不提供段落手感。

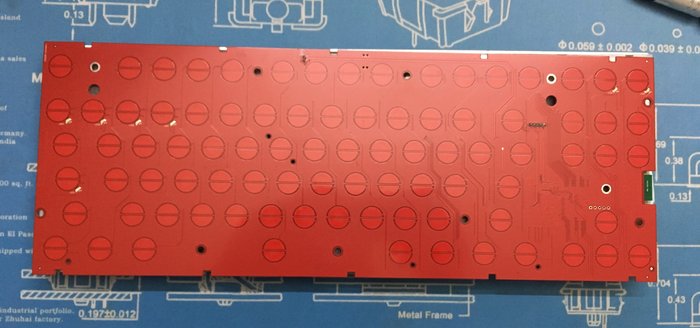

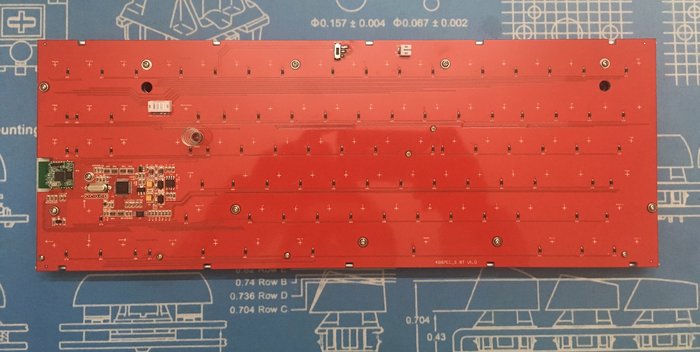

这里是取下来的PCB,可以看到圆形的部分是对应上面的弹簧和橡胶碗的

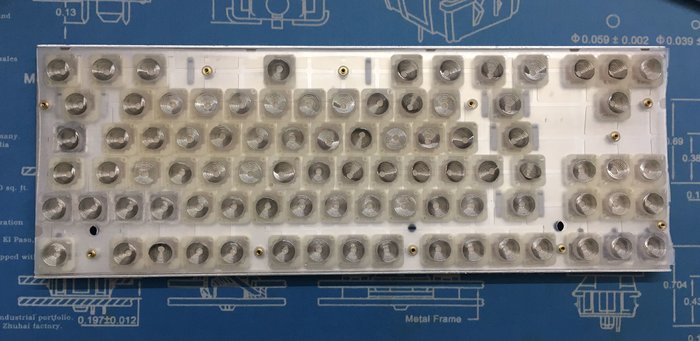

把弹簧都取出来,方便后面的改造。乳白色的就是橡胶碗了,现在把一整张橡胶碗去掉

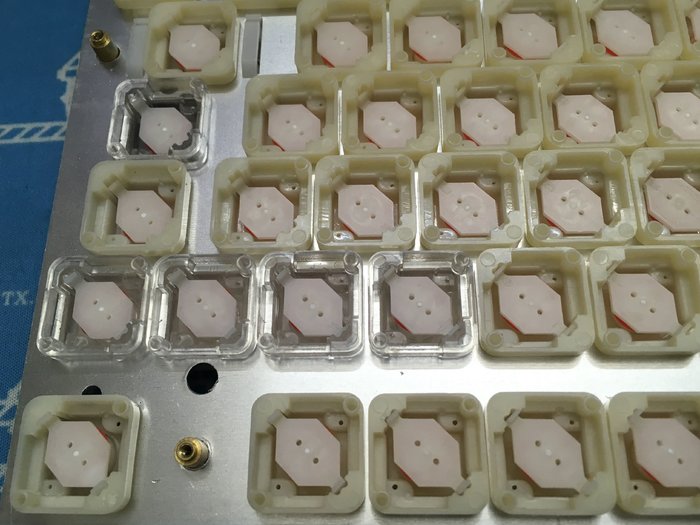

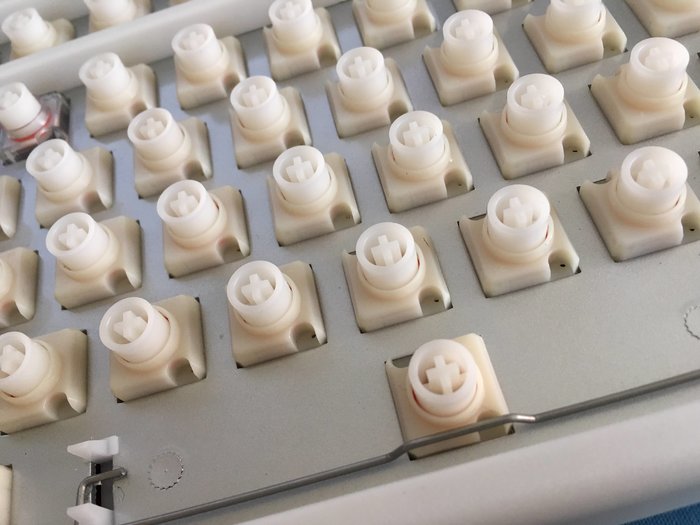

去掉橡胶碗后,这里是最上部的构造,底座固定在定位板上,然后推杆嵌入底座上。按压键帽时,推杆会在底座内滑动,推杆使得橡胶碗内的弹簧发生形变从而与PCB形成电容差,主控感应到电容差从而触发按键。

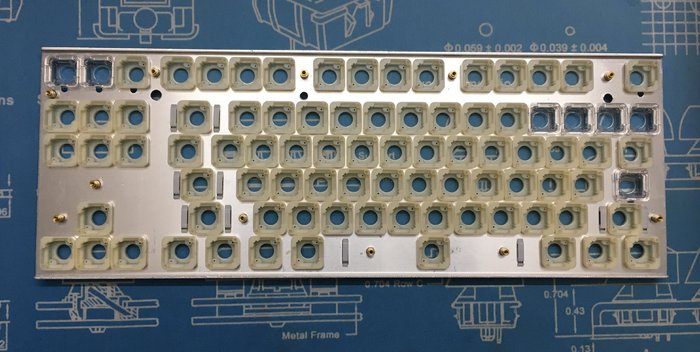

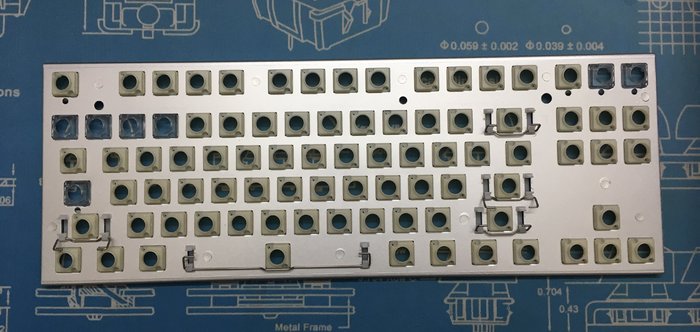

去掉全部的推杆后,定位板是这样子的
上面视角的定位板

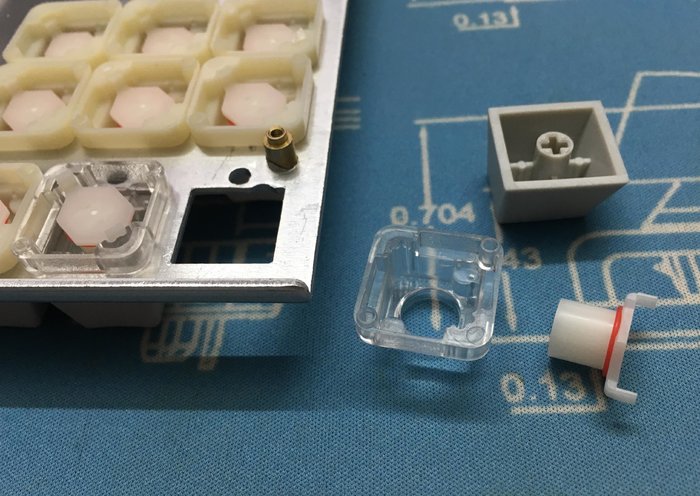

取下来的推杆,红色的为减震降噪圈
咨询A大后,我才知道目前新版本的Niz键盘推杆和底座之间已经进行了润滑,是使用的美国进口的润滑脂,可以降低摩擦并且降低噪音。然而我还是不放心的用Krytox进行了润滑,润滑的部位为滑轨和底座上部开口。经过测试,Krytox润滑之后的效果比原润滑剂的效果更好(主观感受),原本略有沙沙的声音和感觉,润滑之后几乎没有了。

BKE升级

这就是Keyclack推出的BKE橡胶碗了,我买的是light版,压力为45g触底,价格为70美元110个
为了兼容各个键盘,BKE橡胶碗以1个键为单位切分,而不是一整张覆盖整个键盘

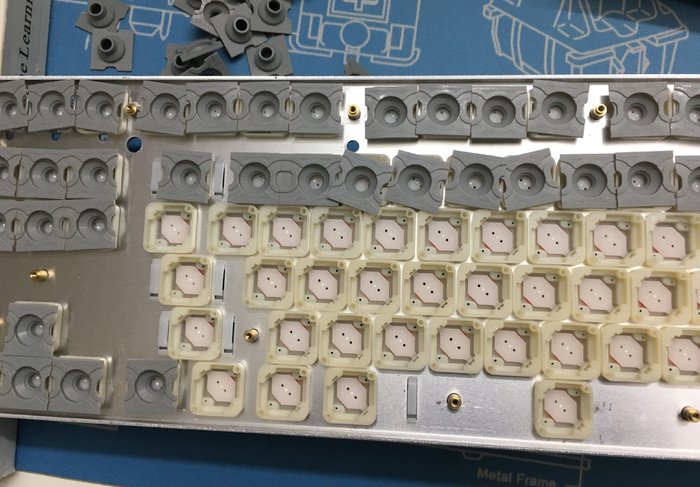

安装的时候需要把键盘的两侧垫高

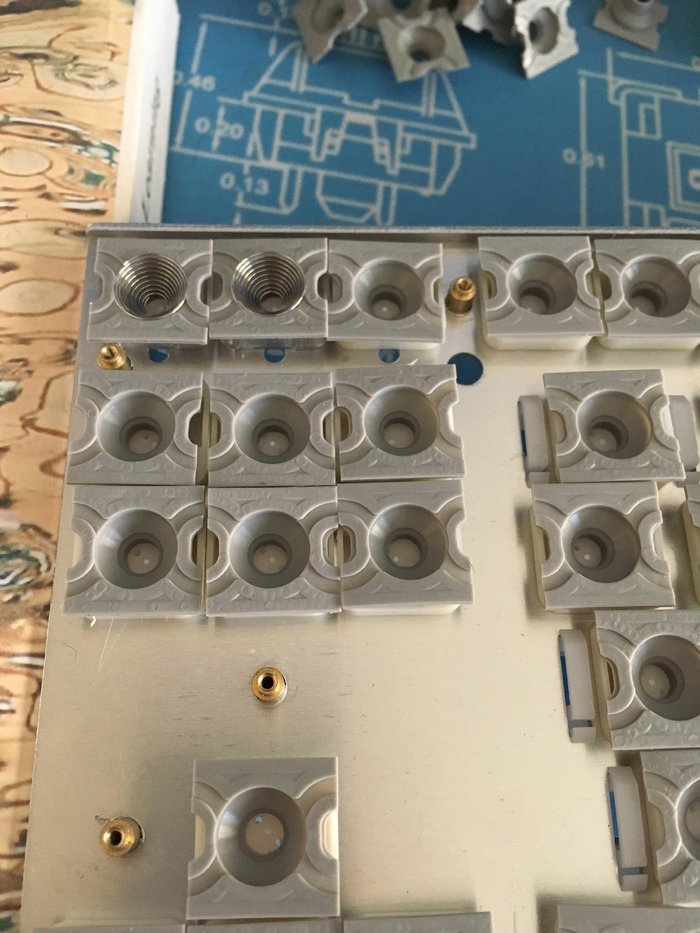

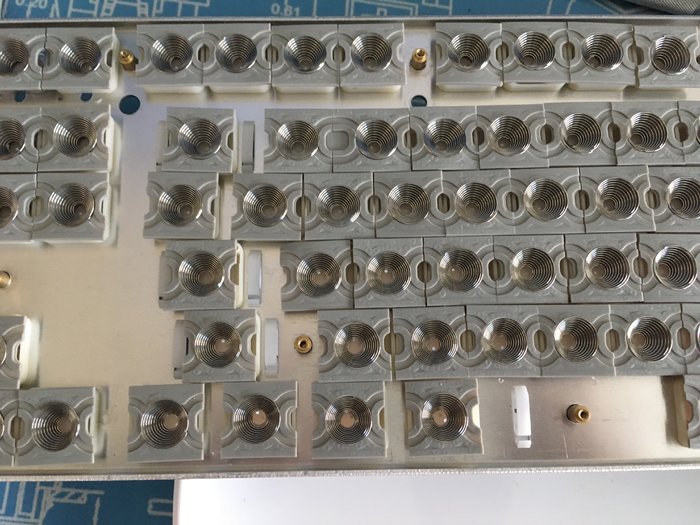

安装完之后装入弹簧,然后逐个调整位置,务必保证每个橡胶碗的位置都是完美的,不能有边缘叠在一起的,这样才能保证手感的完美
安装完之后,小心安装上PCB,改造就完成了。

经过测试,段落感确实非常强烈,比45/55的RF都要强。虽然改造花了不少时间和精力,但是最终的效果非常满意。现在我手上的这把键盘,不管是在功能、顺滑、还是段落感方面,都完爆了RF和HHKB键盘。

结语

A大的Niz键盘是非常良心的键盘,但是A大在宣传方面一直都不那么上心,导致了Niz键盘的受众有限。A大一直在默默的对键盘做出改进,例如更换接口、加大卡线口、增加了进口润滑脂润滑,但是只有少数人知道这些信息。在很多人眼里Niz只是低配的Topre clone,然而在我看来Niz实际上是优化版的Topre。

最近出了车祸比较烦,所以这篇文章写的比较匆忙,照片是随便在手机相册找的。国内还没见到有这个内容的文章,先发一下帮助需要的人吧。

这篇文章主要是关于类Topre静电容键盘的,之前我还写了关于玩屈蹲弹簧键盘的文章https://www.zfrontier.com/post/detail/3352,以及关于玩 MX轴的文章https://www.zfrontier.com/post/detail/4453,感兴趣的可以一起看一下。
下一篇可能写玩ALPS轴?
