【男孩】天然白 客制化套件 组装记,图多慢赏~

by 男孩 2018.1.12

 这次来一发,,客制化套件 组装过程 记录贴~

先说,图有点多,整个过程怼了 100+ 次快门,筛选后 此贴60多张图....
(不想看过程的大佬直接拉到底,,从下往上看,就想看小姐姐裙底那样...)

 边组 边拍图做记录 明显比直接组费时费力很多。。
 所以.. 各位大佬一定不要吝啬手里的 “赞” ,,反正点赞也不要钱..





——————————华丽的分割线——————————







套件名称:Tina - C

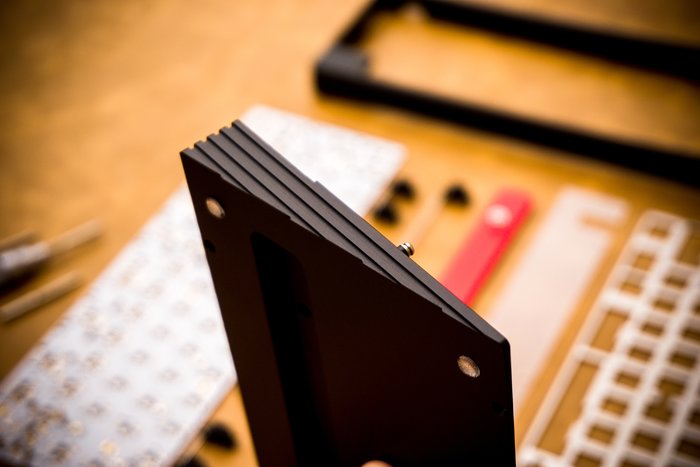

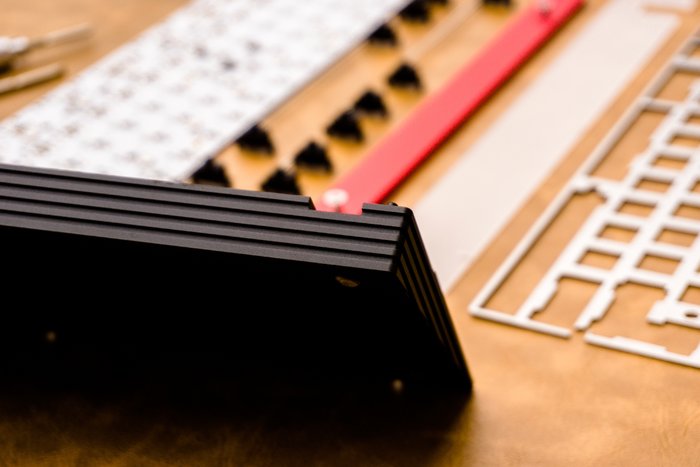

材质 工艺:铝合金 + CNC(黑色阳极), 不锈钢拉丝 定位板,铝合金配重

 买这个是为了可以多一个HHKB外形的键帽架子,设计也挺好看 简约不花俏,还看中一点 少数有上下壳结构的客制化60外壳。最关键的 价格不贵..

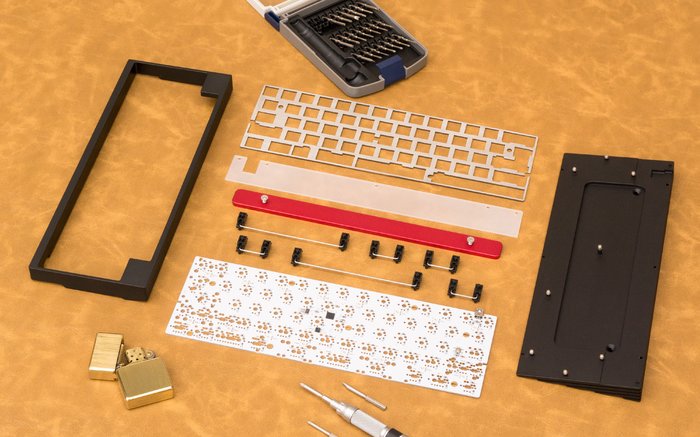

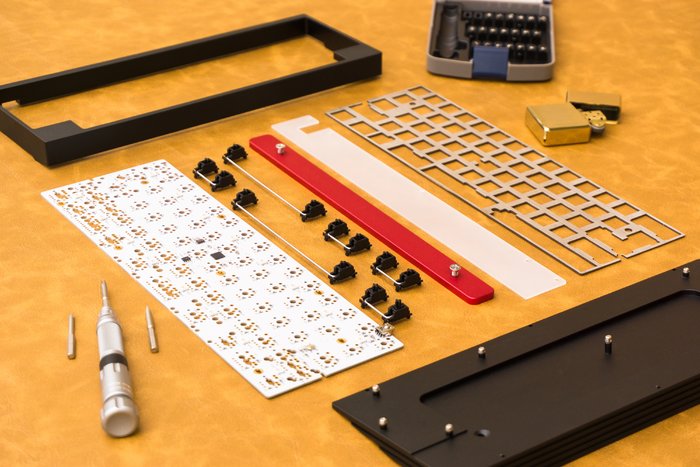

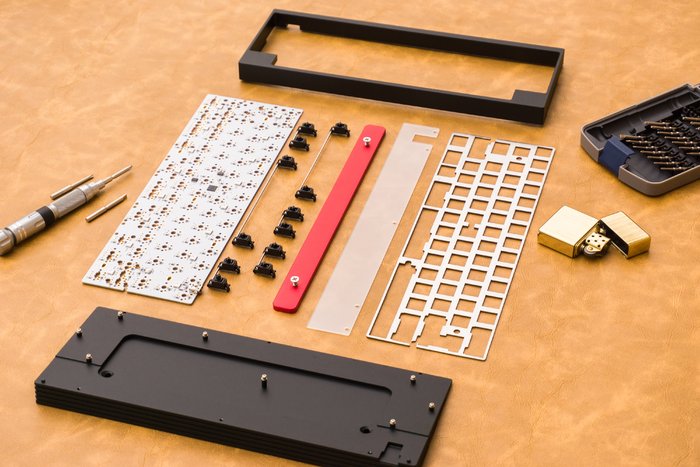

套件内容如下图:





▼  轴体嘛~ 必然得是Cherry的,
虽然键盘我不信仰Cherry,但轴体我还是只认Cherry滴,毕竟鼻祖般的存在~

德国原产Cherry MX —— 天然白 RGB轴。
选择天然白 一是:因为他的颜值,二是:线性轴与舒适的压力

4元一颗的价格,
比大街的 黑、青、红、茶轴价格了一倍,但也不算贵~ 毕竟 国产轴有些都上七八块了。。。


 不过目前搭载Cherry天然白轴体的量产键盘是真的少,,据我所知就 三把键盘型号是有 天然白轴 的;Ducky 台产旗舰S5、S6 还有一把阿米洛的 彩虹RGB.











▼  下面开始组装

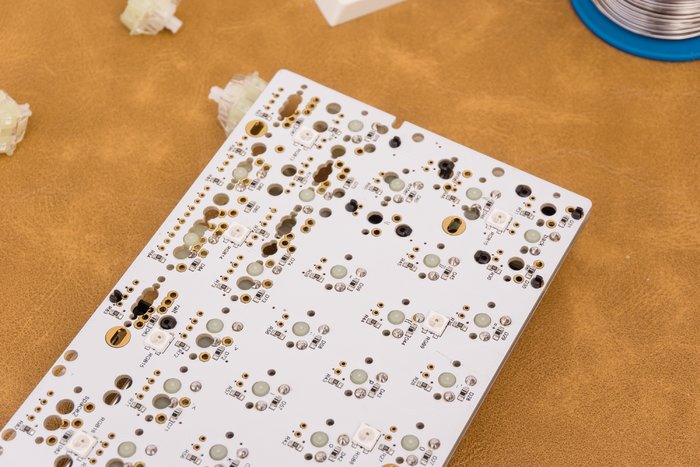

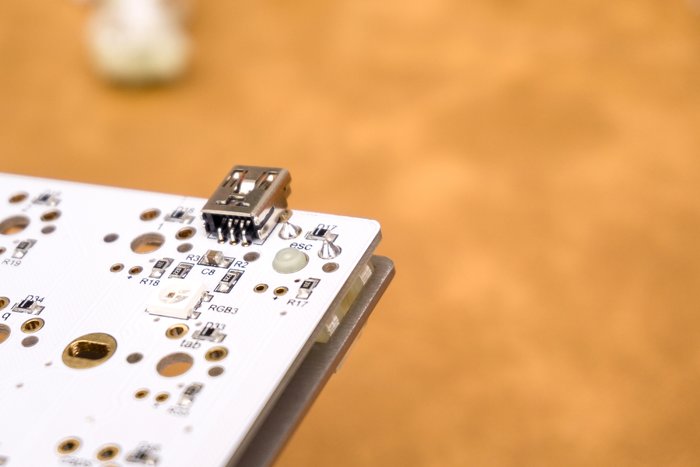

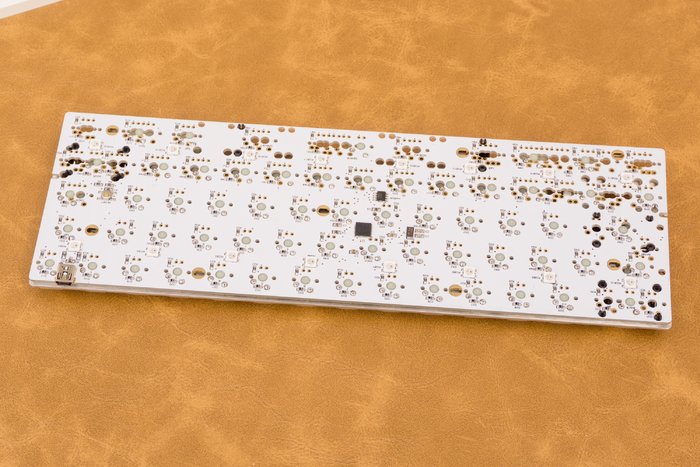

第一步,先将卫星轴安装到PCB电路板上。


  这套卫星轴,没有缓冲脚 也不需要像其他卫星轴那样挨个去剪脚。
钢丝的夹扣松紧度也很适中,可以说是很完美的卫星轴了,不需要做任何调教,润滑脂就看个人需不需要了,我这里就不涂抹了避免日后影响手感~




▼安装好卫星轴后,可以先装个轴和键帽试试感觉如何。



▼卫星轴都安装完毕后,就架上定位板。

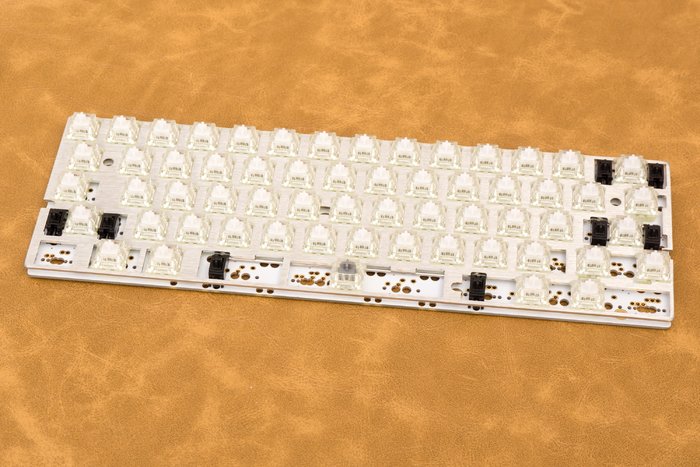

▼我组键盘习惯先将四角和中间插上几个轴暂且固定好定位板和PCB。
这组法虽然没有直接把轴全部插到定位板上焊锡来得快,但这种组法更加细致,可是步骤也更加麻烦。

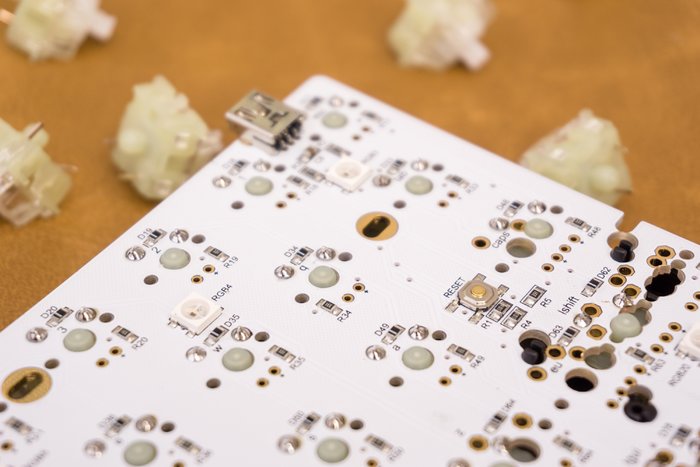

▼ 每个轴体底部都有固定轴平行的四个小凸点,轴和PCB一定要按紧 使底部的四个凸点都贴紧PCB再焊上锡, 下图凸点和PCB就还有一点缝隙,若这样焊上锡 精度就不高了 虽然不影响使用。



▼  下面开始焊锡,需要的工具这里就不说了~
 我是先在一只轴脚上加一半的锡,然后左手按紧轴体和PCB,同时右手再拿烙铁加热原来加一半锡的焊点, 使底座凸点无缝隙接触到PCB,烙铁离开后左手还得持续多按着一会 等锡凝固。

 这样焊轴着实麻烦,目前也没见过像我这样焊轴的,,这也是为了细节和更筋道的手感~

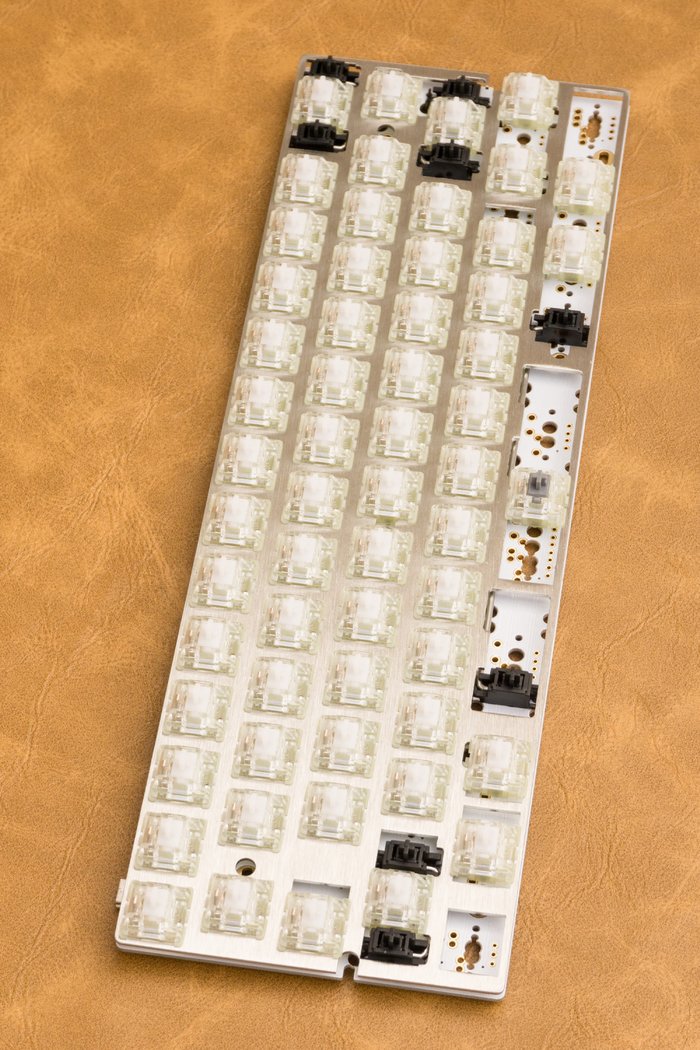

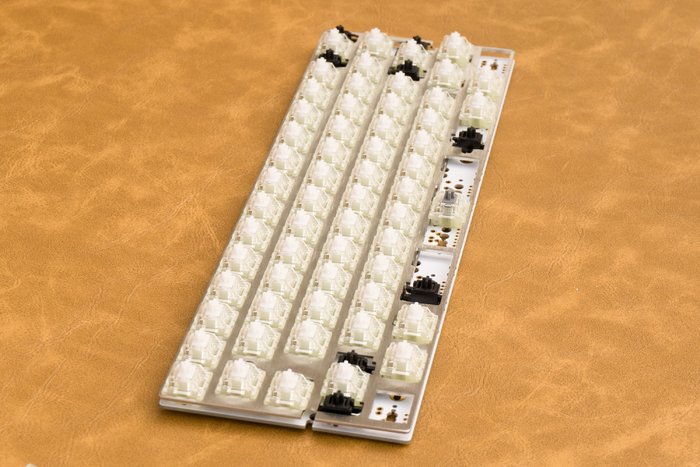

▼ 以此法 再将其余的轴都慢慢焊上,,时间流逝着...


▼ 直到最后 空格一排 ,由于PCB兼容多种配列的原因 最后一排PCB上孔太多,一般需要插上键帽找准轴孔 再上轴焊锡。

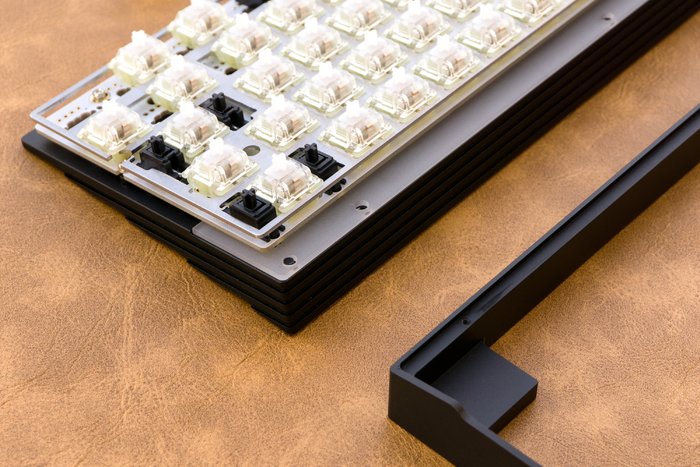

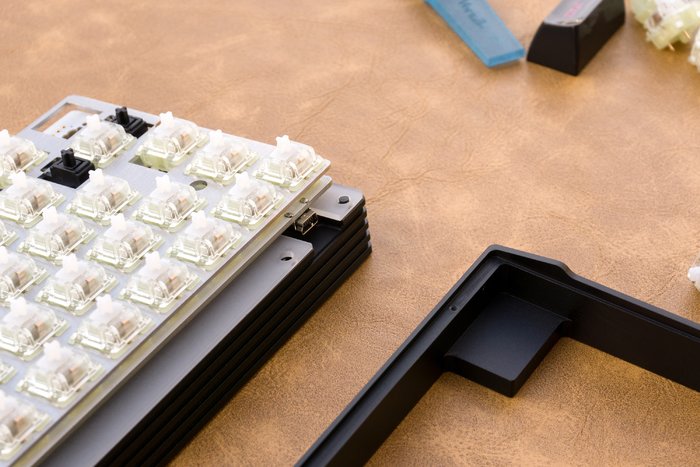

▼  因为是HHKB配列 再套上外壳确认吻合。







▼ 空格也用 天然白 似乎说不过去,而且7倍的SA空格键帽重量也会是1X键帽的好几倍,所以下面我要把阿米洛试轴器上的线性灰轴 贡献到这套件中。



▼ 线灰拆出来 再和天然白的轴心和弹簧换一下,,就有了 rgb线灰

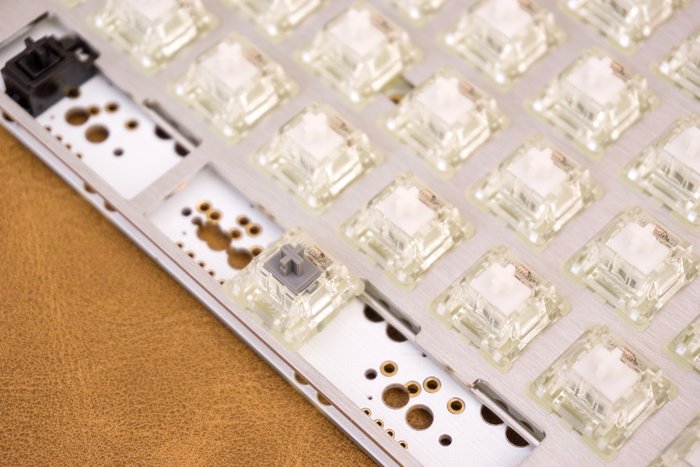

▼ 最后一颗灰轴装上焊锡,内胆部分就算组好了,,
对了,我组前不打算加灯,Cherry轴的RGB轴轴盖上没有灯孔~



▼ 完美的 焊点~




▼ 内胆的颜值还是很好看的,,但最后装上键帽也是啥都看不到。。

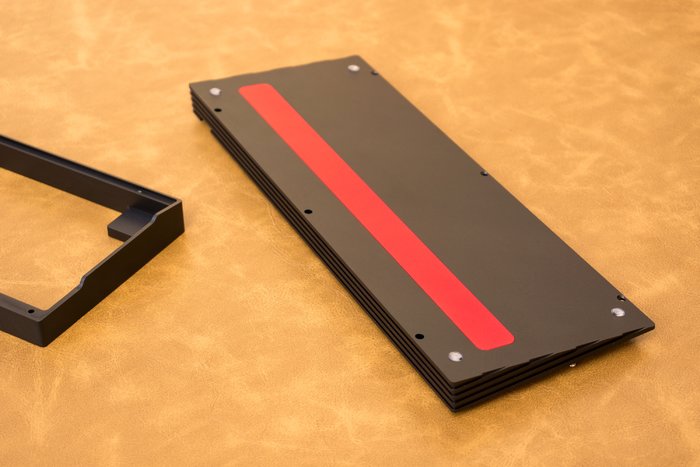

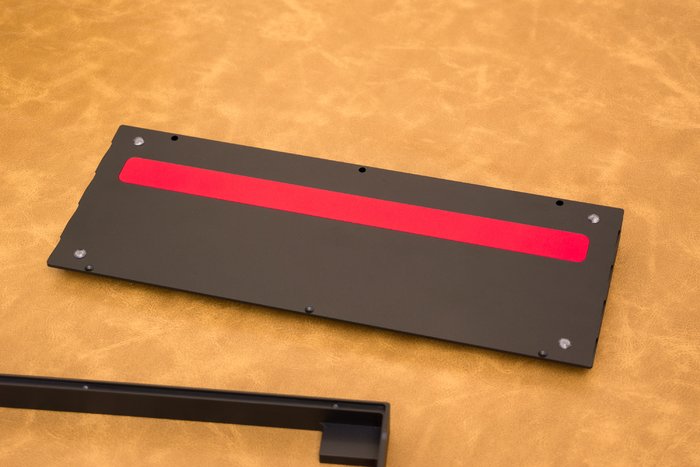

▼ Tina内胆是固定在底壳上的,所以底壳上的配重、匀光板什么的就要先弄好~

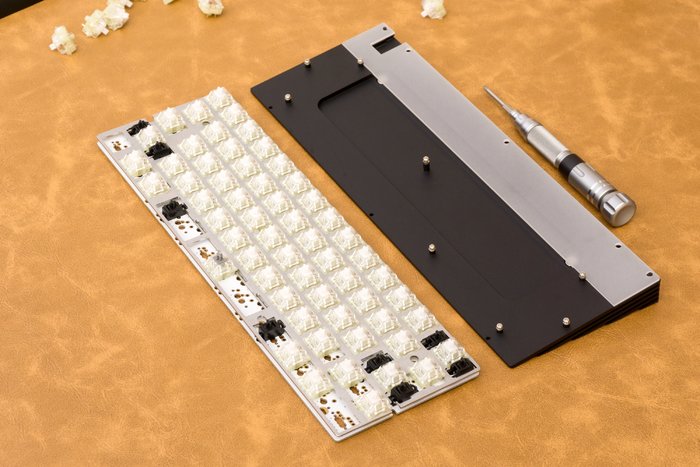

▼ 弄好后再装上内胆,锁好螺丝。

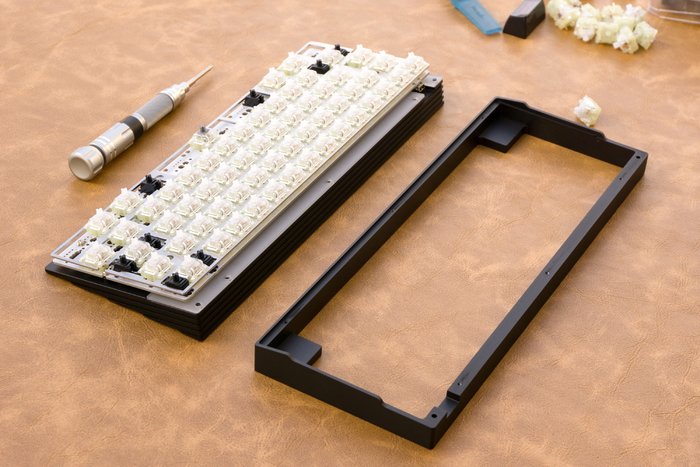

▼ 扣上上壳,再锁好螺丝。组装完成~
收工~
准备上键帽看看~



▼ 迈阿密之夜,,所有黑色键盘通吃系列~











————————————华丽的分割线————————————


开启 图赏模式~



Maxkeu SA Miami Night












▼建设局 热升华:克林贡文 灰白配色版














▼  最后一组图,真假HHKB..








最后编辑于 2018.1.13
