#装机#办公室的“发射井”---217XE全流程装机

by 劉仝 2017.12.16
作为一个接触硬件圈子满打满算2年的一个新手,这过去的一段时间总是在寻觅那些充满创意的机箱,作为主机最主要风格的配件自然是在选择尤其需要考虑的。

在折腾了几套自己满意的ATX之后,无意中看到站内有人晒出了一个让我眼前一亮的产品。看到那个高挑另类的造型,满满未来科技的感觉,一见钟情。

很巧的是,我接触这个圈子起源也是因为看到有人晒出来他的老大哥,红极一时的515ETG,惊鸿一瞥便让我入了坑。
而今天的主角就是这个另类的ITX--PHANTEKS 217 XE


虽然217提供了相当不错的显卡扩展能力又或是提供了对高性能分体水冷很棒的设计思路,我只是为了用它来搭载一个属于我自己的办公机器,所以配置并没有在于强调性能,相当多的选择是为了颜值,也正好可以让一些闲置的散件得到利用。



配置如下:


CPU:i3 7350K
内存:幻光戟3200C14 8g*2
SSD:SM961 256G
主板:Strix Z270I
显卡:Strix 1070
电源:SF600
散热:H100i V2
风扇:TT Riing Plus
机箱:217XE





开箱展示篇


既然这次装机是因机箱而起,那主角自然就是它了,其他散件的开箱(伪开箱)就省去了

外包装可以说是非常的大了

我和同事说这是一个ITX
他们纷纷表示我是在胡说
   如果这么看图的话似乎不明显
那。。。来找IQAir的净化器对比看看吧 image   取出内部包装

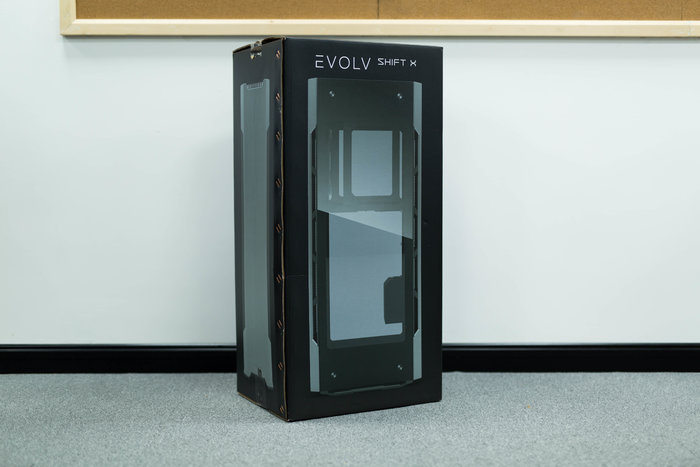

这包装可以说是最近买的机箱里面颜值最高了
正面和侧面都可以看出一些本体的样子 image

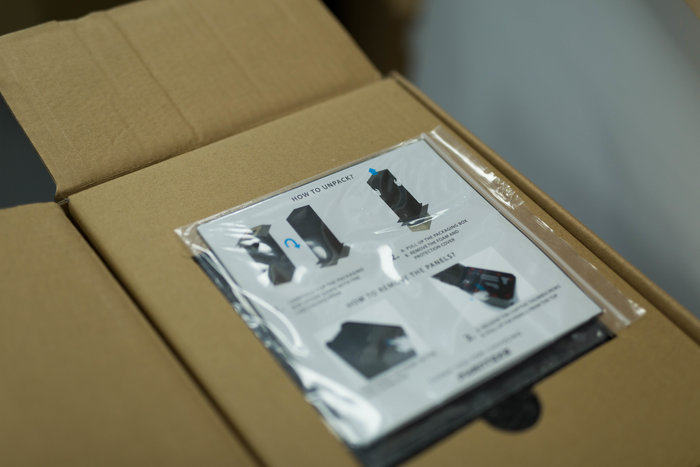

    打开之后可以看到取出机箱的教程
因为特殊体型的原因,导致需要把机箱按照桌面“倒”出来 image
比如这样的体位 image    办公室最“高”调的存在,黑银灰即正义---217XE装机 - 电脑硬件 - Chiphell - 分享与交流用户体验 电源键和灯光模式切换按钮被放置在栅格旁,采用镭射线条处理 倒出来是这样的 image    这样可以看到底部的造型,和217E升级到金属材质,拥有4个橡胶防滑垫 imageimage 栅格化的造型在金属的加持之下更加具有质感 本体完全形态可以说是非常具有未来感,一改以往矮矮宽大的造型,但是也让人难以想象这是一台ITX

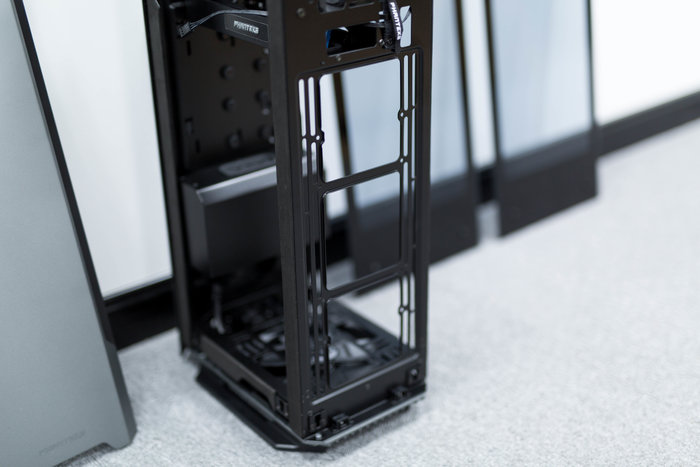

主板位置只占据了上半部分空间

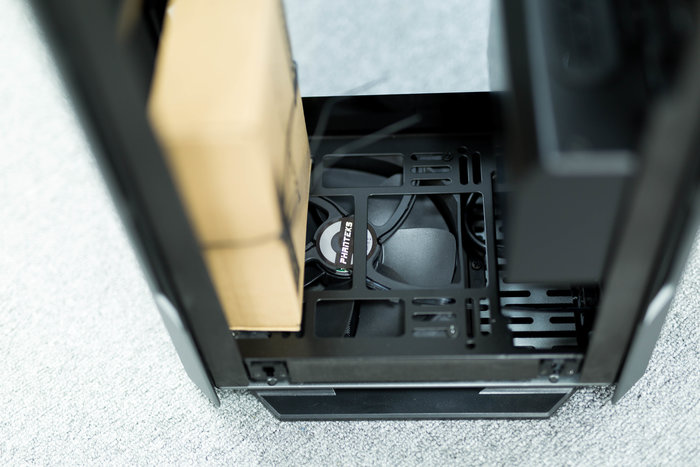

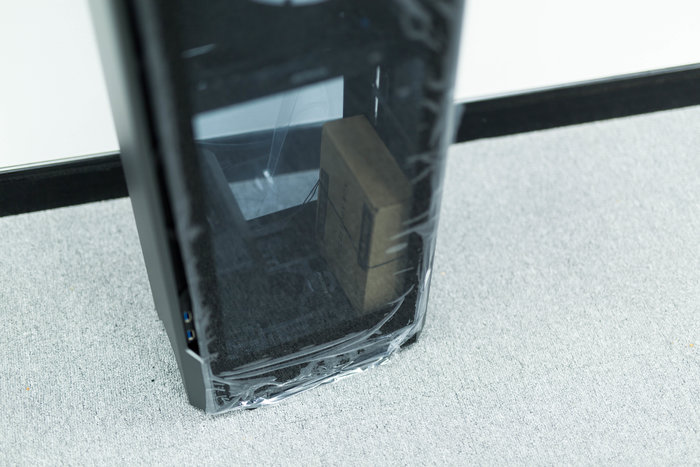

   下半部完全留给水冷设备,比如分体的水泵、水箱和冷排等等,当然配件盒也是很常见的放置在箱体内 image

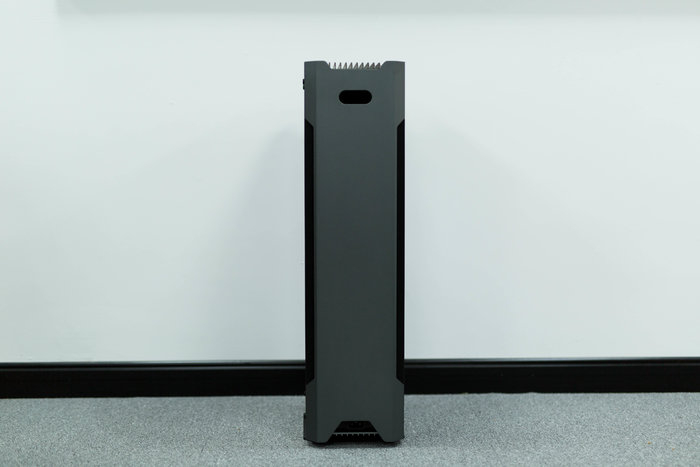

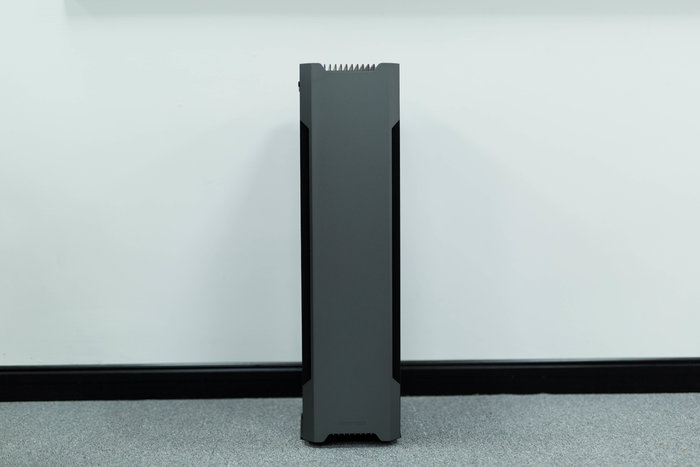

    几个视角的展示如下

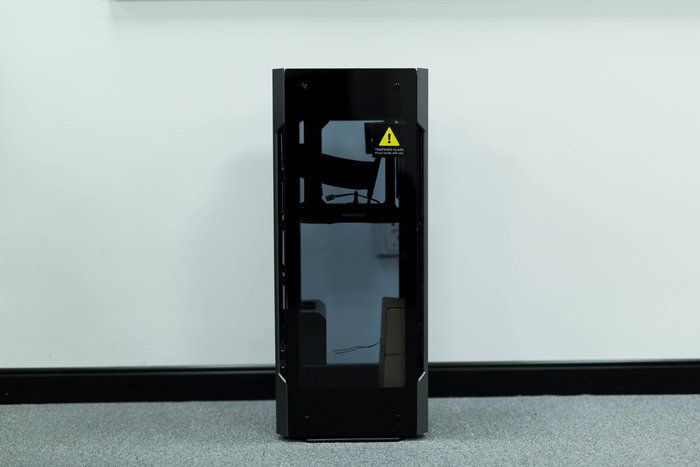

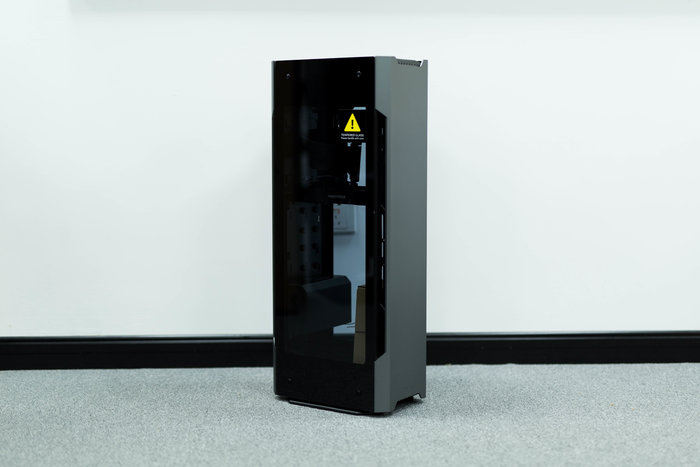

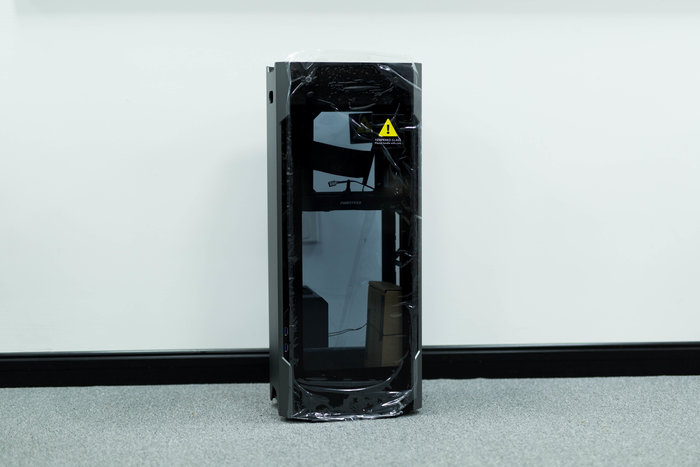

阳极铝合金材质和钢化玻璃面板完成了所有箱体表面的组合,前后金属两侧玻璃的典型的对称美学 imageimageimageimage

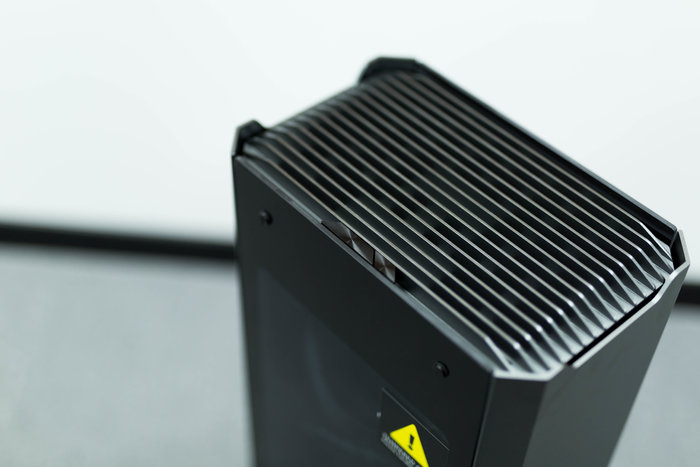

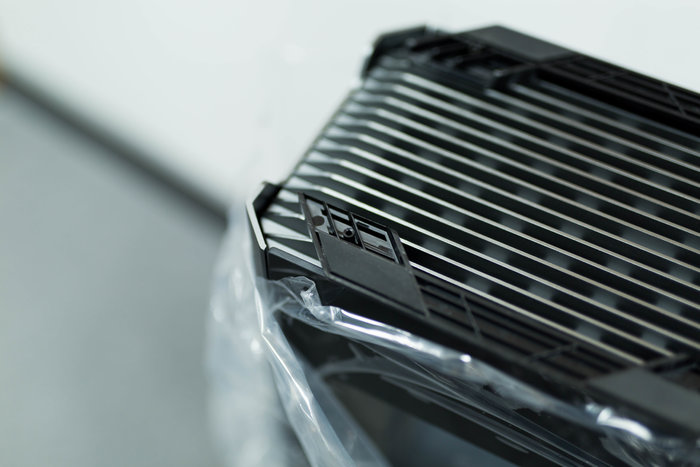

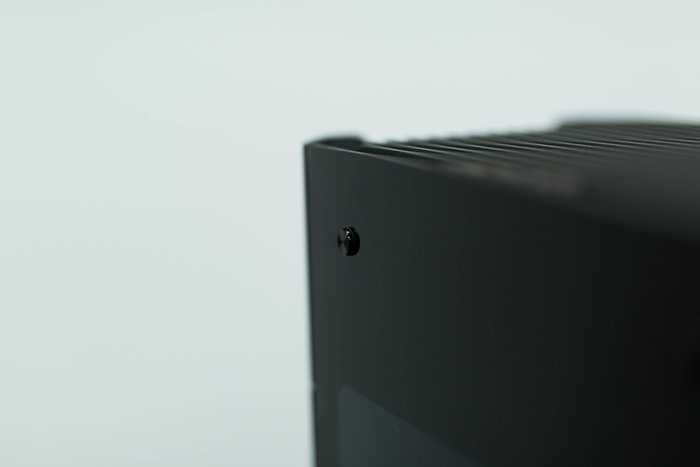

    栅格化的造型在金属的加持之下更加具有质感 imageimage    电源键和灯光模式切换按钮被放置在栅格旁,采用镭射线条处理 image 而通常前面板的USB口被藏在了左侧后方下部 image   我本以为这分布在钢化玻璃面板上的小突起是和515ETG上一样用于固定玻璃面板的旋钮,结果发现并不是。依旧采用镭射线条以增加质感 image

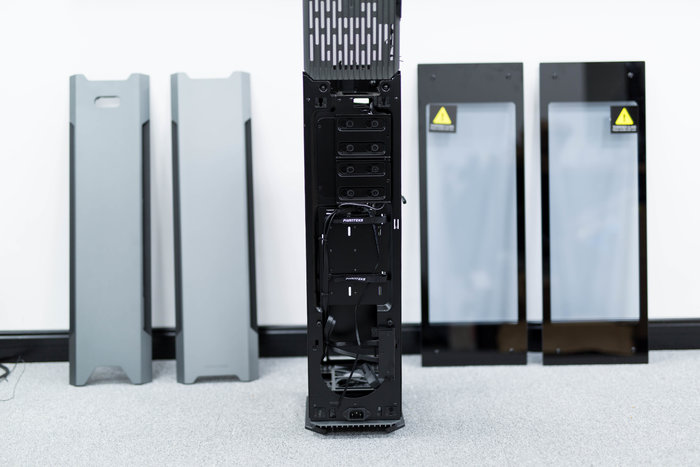

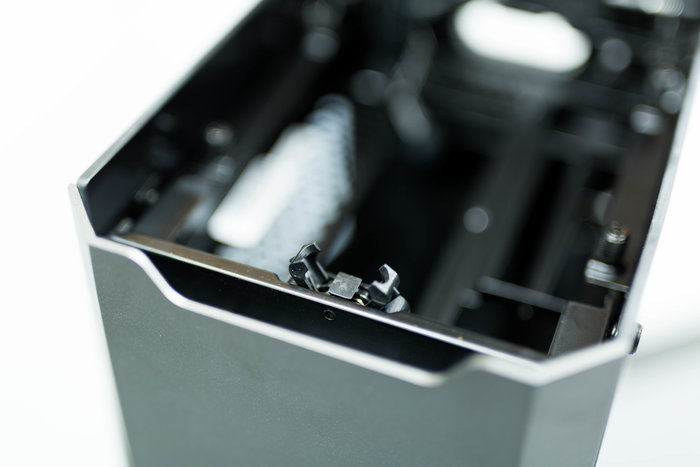

    正面板的下部安置了PHANTEKS的品牌logo image    转过来看,后面则是放置电源线接口的地方image 而按下之后弹起的开盖方式,让我又不禁感叹一声“太对胃口了”,这个视角也更加显得神秘imageimage 其实侧面板的固定方式是采用卡扣加手拧螺丝固定的方式完成

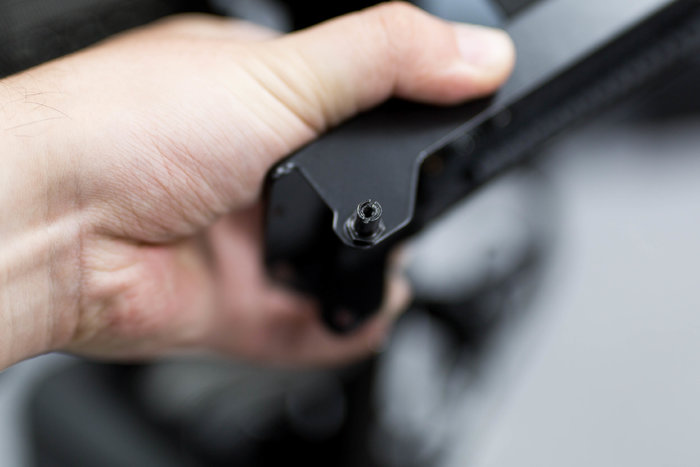

螺丝是追风者一贯的精细,实际操作下来手拧也是完全可以顺畅旋转的image 一个设计巧妙的理线盒,一来可以挡住电源出线口,二来可以将过长的背线从后方统统塞进来,美观且实用 image 下部进风口随机赠送了一枚14尺寸的风扇image
    同样的上部出风口也是安置了一枚相同的风扇image

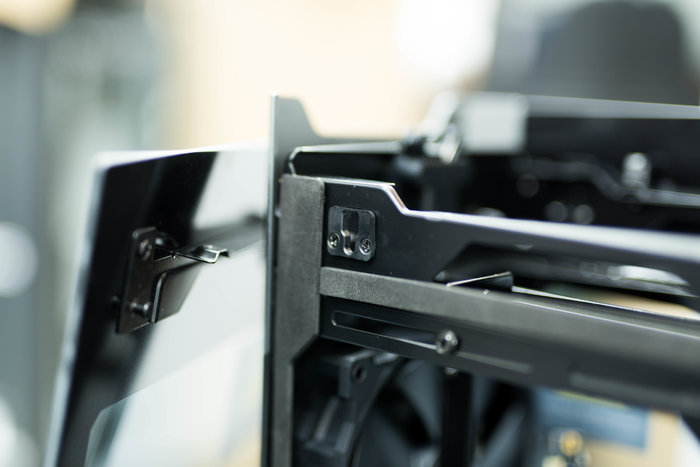

  而面板卡扣的设计也避免了之前拧完螺丝,没扶稳玻璃坠落的尴尬image

  装机篇

配件清单如下
几乎满足日常办公需求

本来只准备上一个入门i3结果好价就入了
7代入门可超频U也方便日后替换整个平台

内存条和显卡最近价格感人
8G*2一步到位,也不知道什么内存才能降,选择C14是因为。。和C16差不了多少钱,为什么不上能玩的?
显卡偶尔拿来跑个吃鸡也是够用

购入机箱之前看到宣传以为可以用标准大电源,后来发现并不可以
于是赶紧就近本地商家闪送了一个SFX

散热闲置多时,这次正好可以用上
image    当初从百元级机箱升级为515ETG的时候,惊叹于其整齐且美观的配件盒,所以对于217XE的配件盒,我也是充满的期望
先来看看配件盒里有些什么 image    相比515ETG硕大的盒子,这次就袖珍了很多,包含了一个塑料分装螺丝盒,一个SSD支架,一包线材配件 image    将U和内存包括SSD安装于主板上 image  image
  这边可以看到可以支持14和12尺寸的风扇image 下面便是冷排支架了,240冷排可以轻松放下,相比217E只能放置120冷排来说可以将散热系统进一步提升image

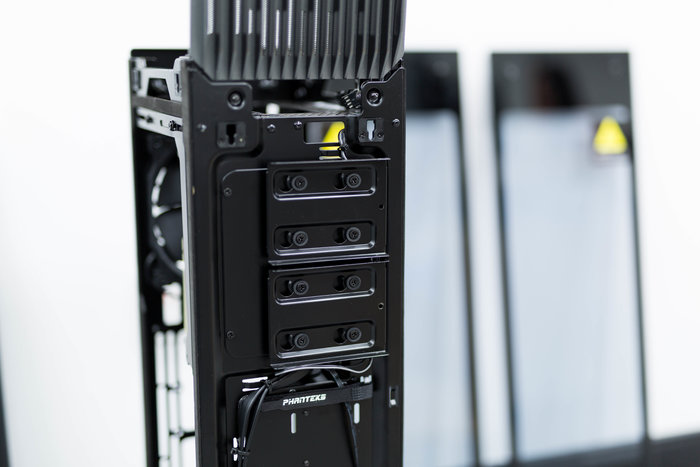

背面上方是用于安放SSD的地方,因为这次装机并不需要2.5SSD所以这边我可以不用担心走线的问题image
    下部则是留给电源的风扇进风口和电源插线口,这里需要注意的是

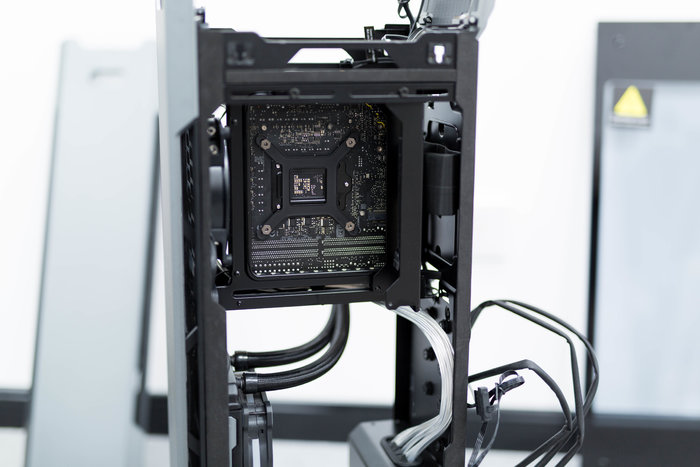

只能用偏小的ATX电源比如海韵,加上对进风口的方向需求,建议直接SFX电源 image    现将底部拆下,进行电源和风扇的替换 image 采用滚珠搭扣的固定方式,简化了操作 image  将装好的主板固定在机箱上,空间相对狭小,需要注意磕碰image
然后就是固定上冷排,位置可调性较大image  因为tt控制器的原因,我准备线材都从底部穿过,集中在背后控制盒的地方image
    替换上一枚酷冷的RGB风扇,同样支持AURA image  而显卡的安装又是一大亮点设计
可双向滑动的显卡支架位于主板背面
标配了显卡支架和转接线
这样可以方便满足不同风格的显卡展示

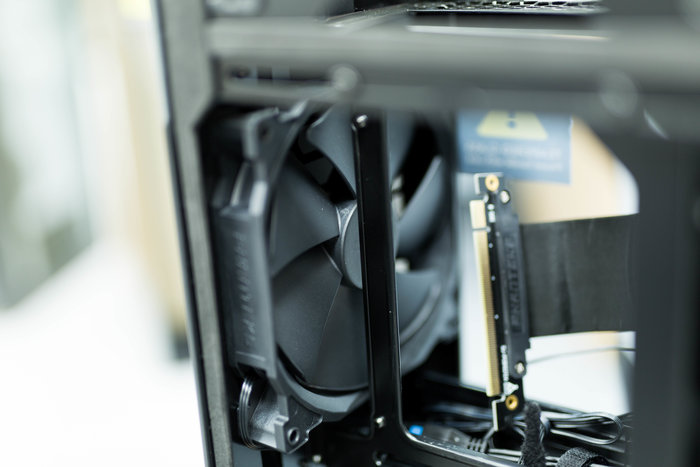

加上其高耸的机箱设计语言,可以说兼容任何长度显卡imageimage    通过这个可拆卸变换位置的旋钮来达到双面滑动的效果imageimage

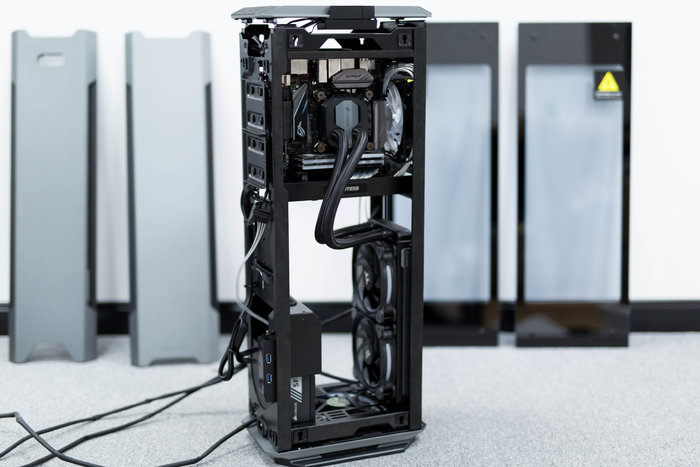

将显卡插在架子之上,并拧上螺丝即可实现简单便捷的安装工作image    为了展示Strix系列的线条灯我决定将默认的方向调整过来,这样也能方便从正面看到位于背板上的信仰之眼image   接上所有的线材

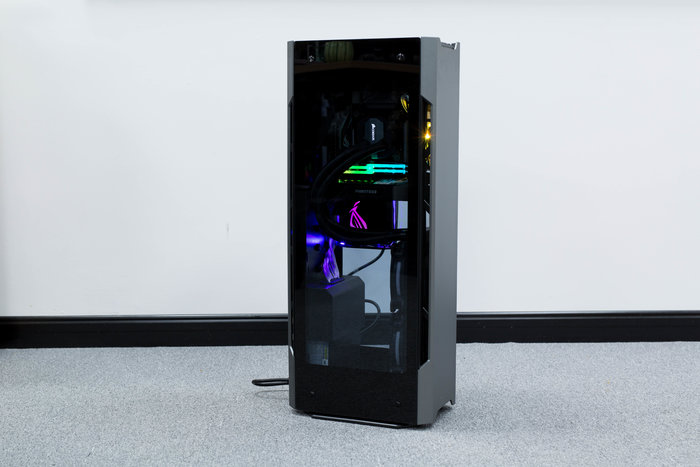

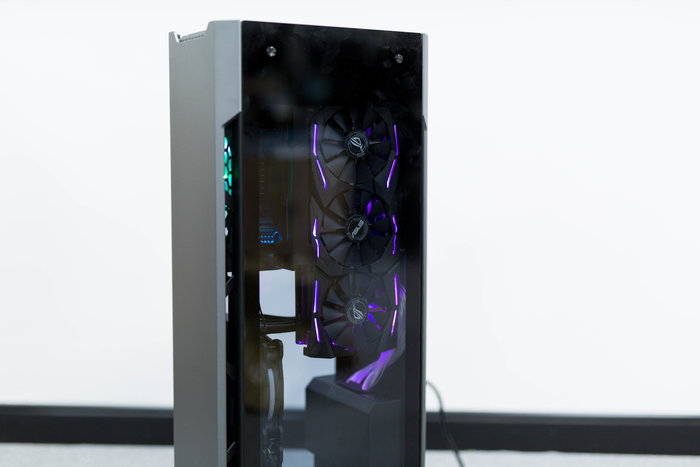

完成所有工作 成品展示篇

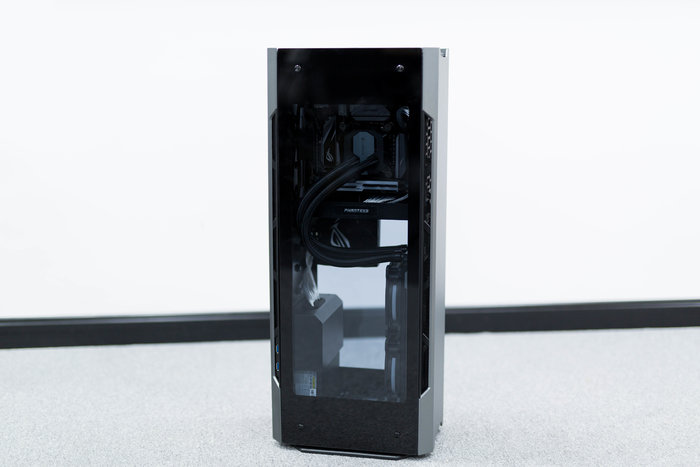

整体配色由黑色,银色,灰色组成,犹豫使用一体水冷,导致下方略显空荡 ,但是这样也可以满足基本进风用于气流循环,日后可以考虑在不影响风扇的前提下放置手办或者其他装饰物。imageimage   H100i V2这个黑色银色的元素非常适合这次装机的主题,但是ITX小板子带来的没有USB 2.0 10-1P插口的问题导致我没有办法使用Link进行控制,所以只能默认白色灯光并将其水泵接口接至主板水泵专用口用AI SUITE 进行转速控制

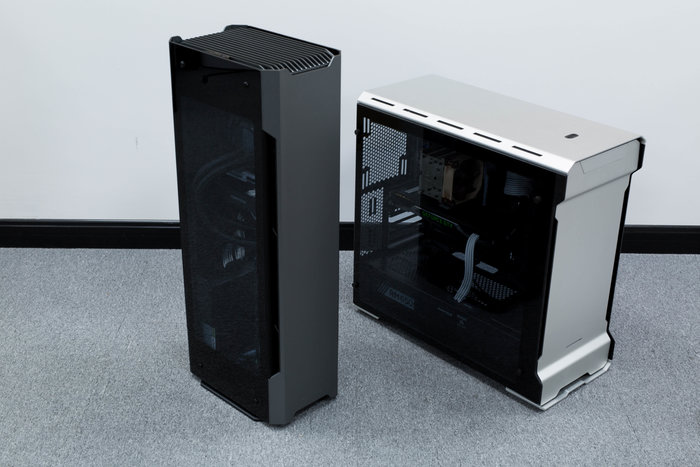

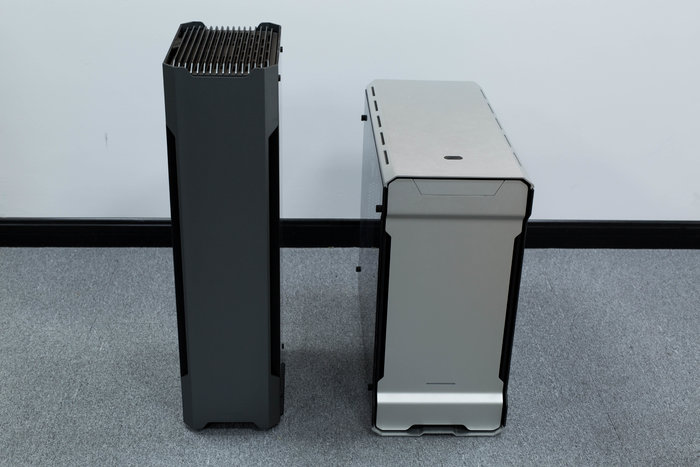

顺便提一句,因为海盗船这个线管非常硬,导致盖上侧板的时候需要大力出奇迹,侧视玻璃面板肉眼可见的细微形变image    将三个TT放置在一个视角之内,可以利用其流动光效提高一下整体氛围感image    正好515ETG也在身边可以合个影
虽然已经闲置,用来搭载一套渲染E5用机也是算发挥余热了



因为未进入系统,并没有能灯光同步,就这样来看,依旧是可以做到一个"有RGB真的可以为所欲为的效果”
imageimageimage   总结篇

相比市面上小巧精致的ITX,217XE走了完全相反的一条路,不仅在体积上完全超越了ITX的范畴甚至直接抛弃了给风冷提供贯穿风道的兼容,但是独树一帜的外观、扎实的用料包括良好的细节体验都让人心动不已

虽然兼容性上欠佳,比如对风冷的不友好,比如对电源的要求,又或者是对定制线几乎必要的需求等等都会让你略带抱怨,但是一个如此标新立异,打开千篇一律市场格局的它更应该被原谅image

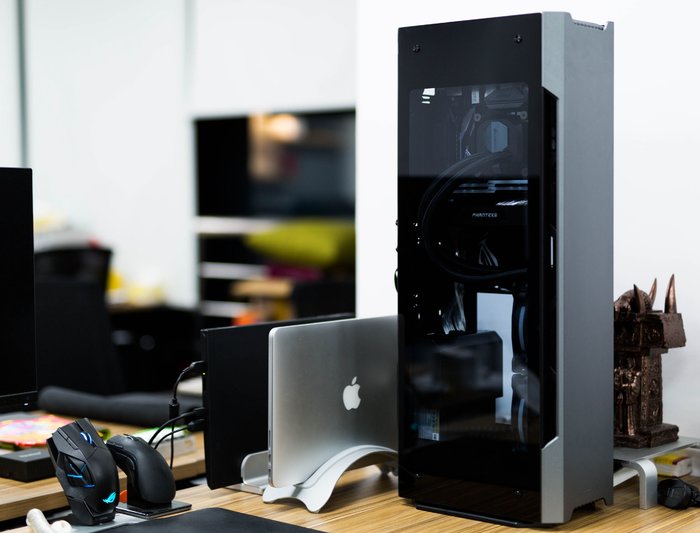

这是一台用于日常办公的主机
这是一台为了颜值而生的主机
虽然没有高端的配置,华丽的分体水冷,但是却是我今年最满意的一台主机
当然,拥有强大扩展能力的它,你可以完完全全的将它打造成你想要的“战术核弹发射井”不是么? image
