芝奇 KM570 RGB 机械键盘,拆解评测

by 男孩 2017/12/6 17:17
G.Skill芝奇,品牌就不多做介绍了,,内存大厂~
 15年 芝奇的第一款机械键盘上市,型号:KM780 有单色红光和RGB两个版本,而RGB版本也是当时屈指可数搭载CHERRY RGB轴的型号之一,亦是芝奇旗舰级定位的机械键盘。后来又从KM780里去掉一盒逼格键帽,于是就有了KM780的R,同样KM780R也有红光和RGB两个版本~


 这次带来的主角 KM570 RGB 相比以往定位偏中端,但也保留了 全键宏 、全键无冲、多媒体功能、锁Win、1000Hz..等大部分功能,灯光驱动基本相同~


外观造型与以往截然不同~



——————————————————————————————————
下面开箱~

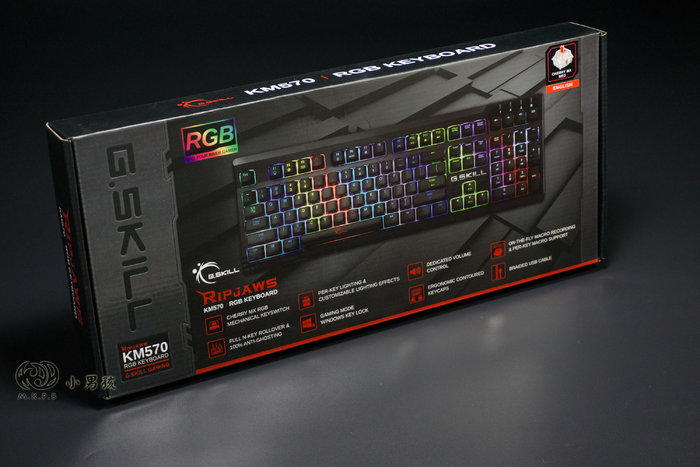

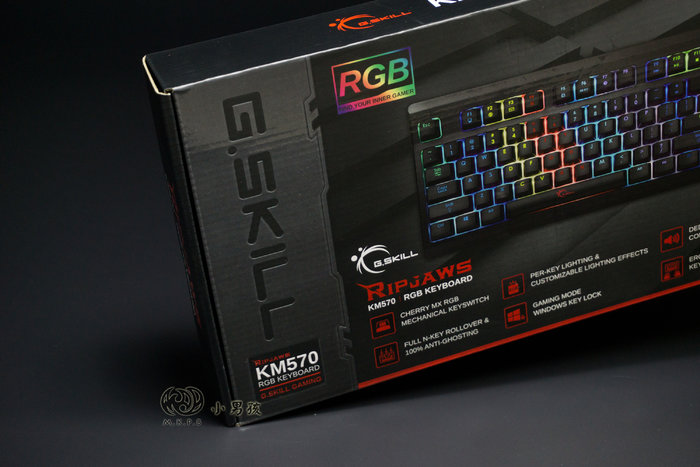

▼ 外包装KM570 RGB为简单的瓦楞纸盒,印刷设计风格则一如既往,正面键盘主体的效果图,下方配置、功能简介。
左下角是键盘型号,左上角醒目的彩色RGB标识,注明是KM570的RGB版本~

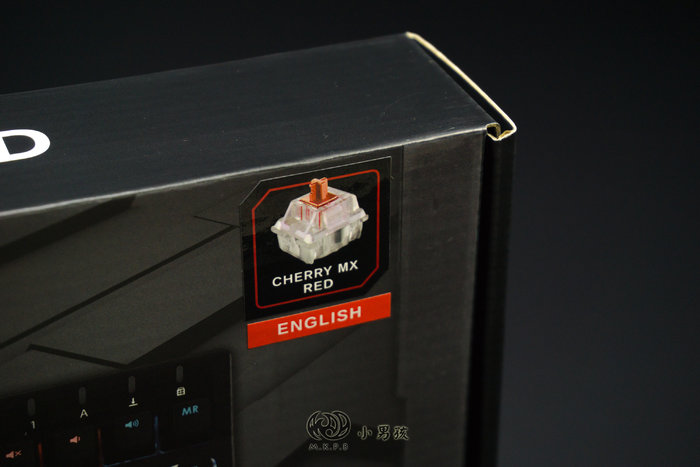

▼ 右上角一张樱桃RGB红轴效果图贴纸注明轴体,English英语配列~

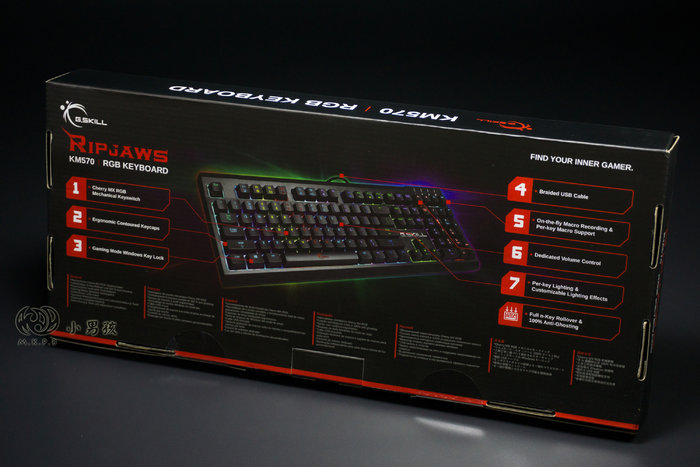

▼ 背面简单的参数说明~

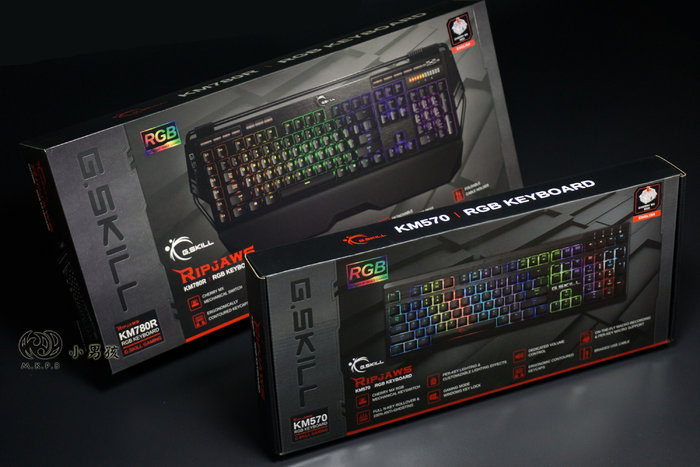

▼ 印刷设计风格跟旗舰级的KM780 RGB相同,KM570 RGB的盒子要小一些。

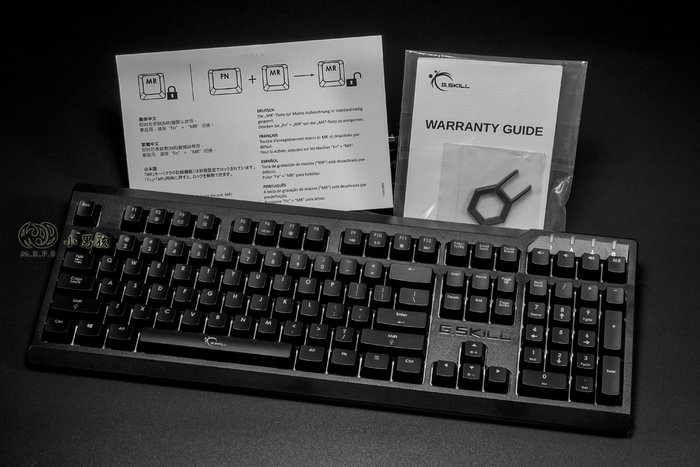

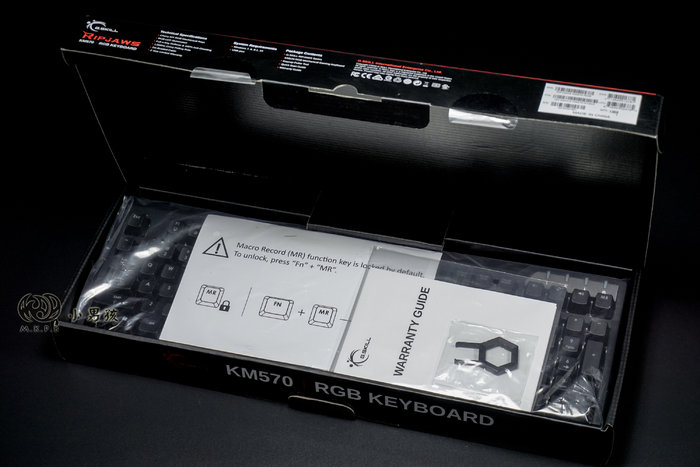

▼ 打开包装盒,除了一些纸质的说明书和保修说明之外,配件上仅有一个塑料拔键器~









▼ 外观、造型:

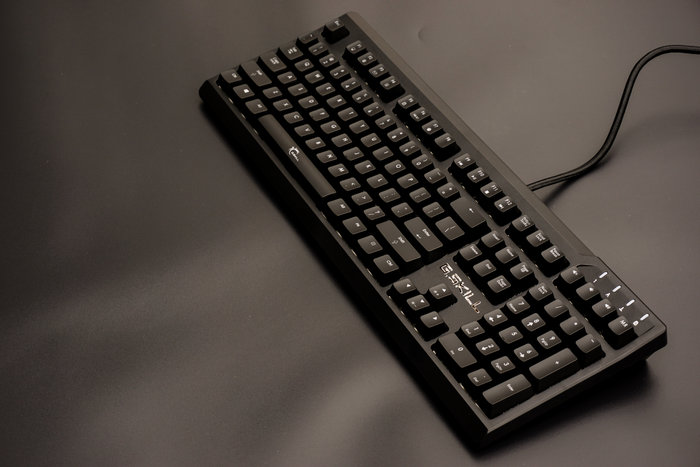

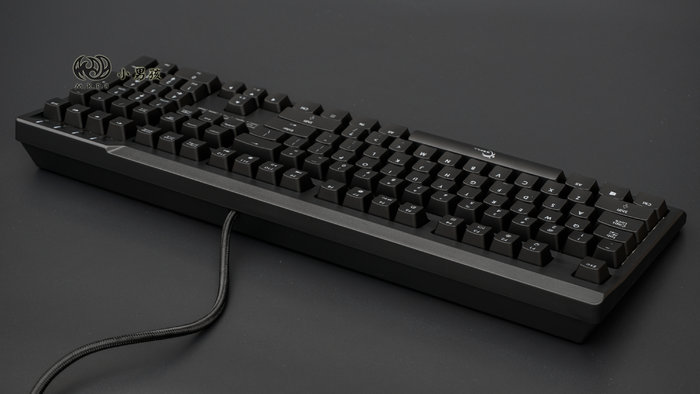

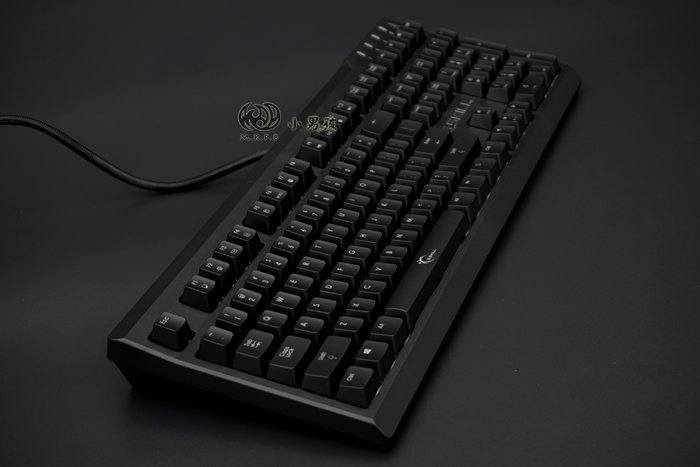

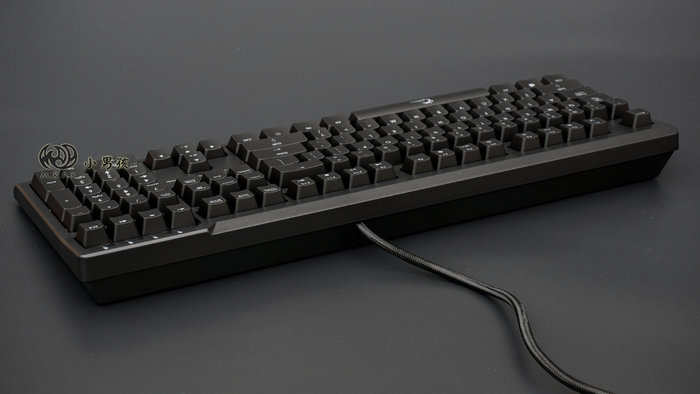

 KM570的造型个人感觉是比较厚实的,外壳也是全新设计的模具,由上壳和底壳组成~
可见芝奇在这款键盘设计上是下足了本,外观上也不屑于去套用一些工模的造型~

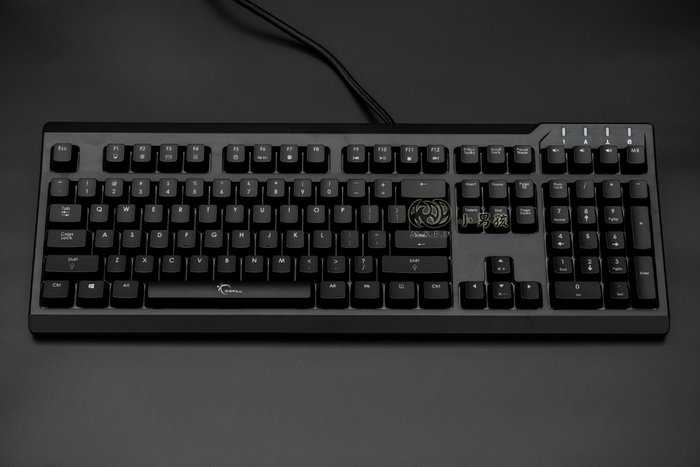

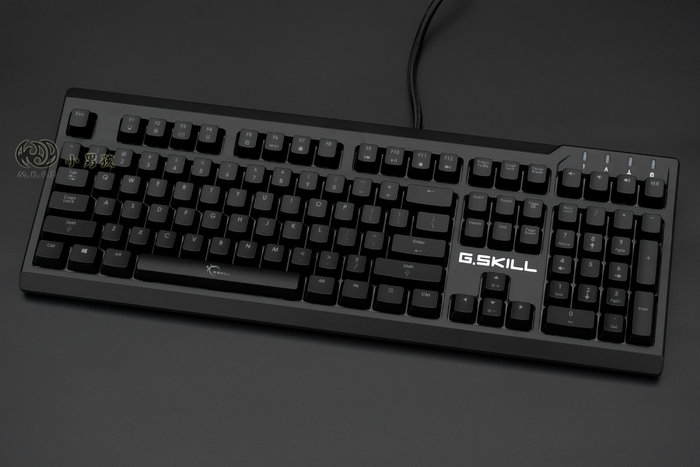

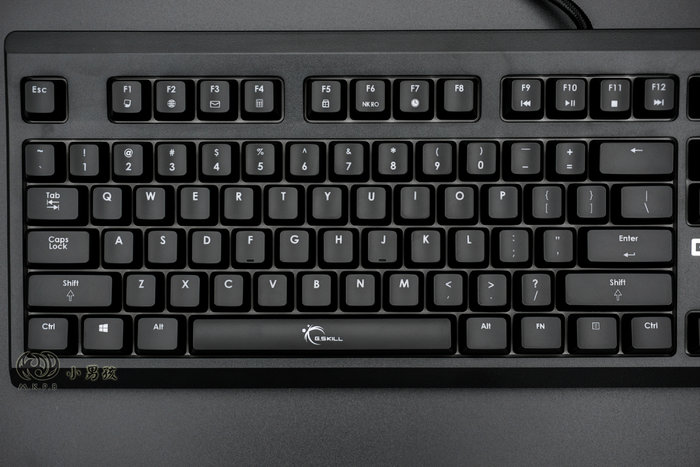

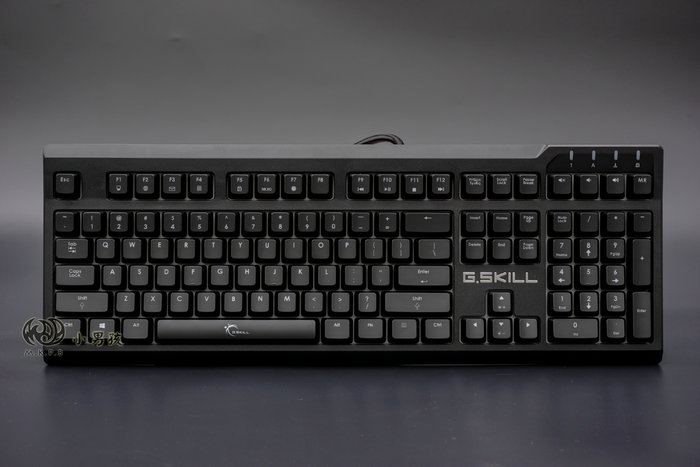

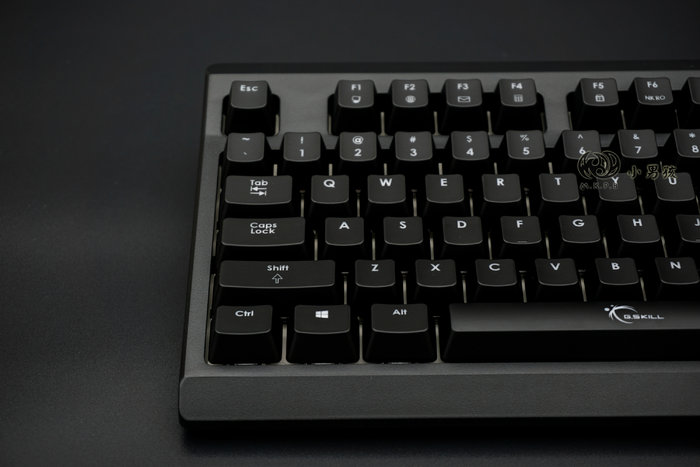

国行KM570为标准美式配列,108键布局,亦是在标准104键布局键盘的基础上,多出右上角的 4 颗按键~

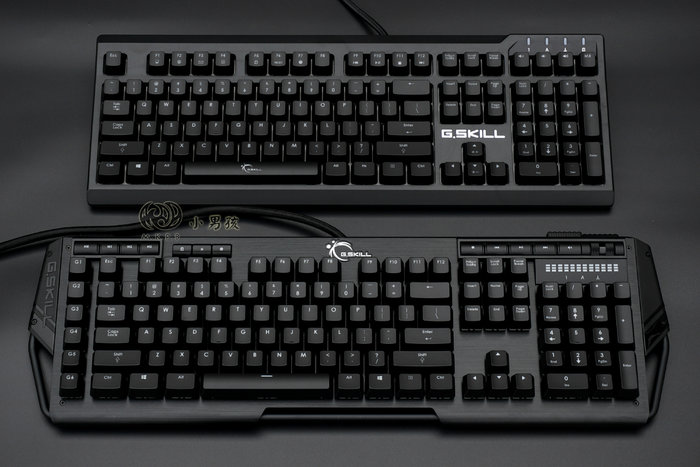

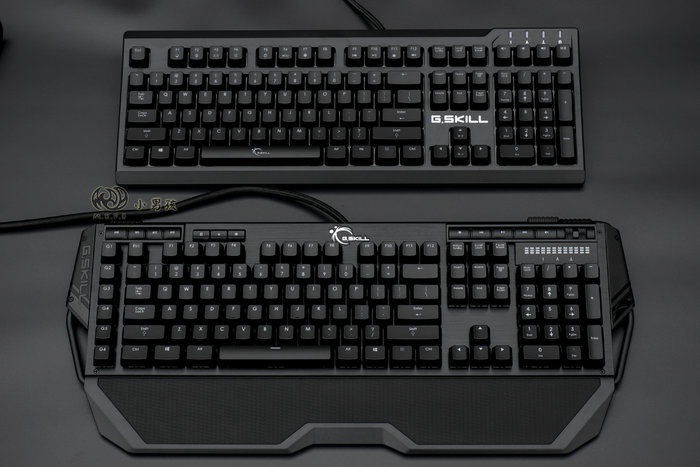

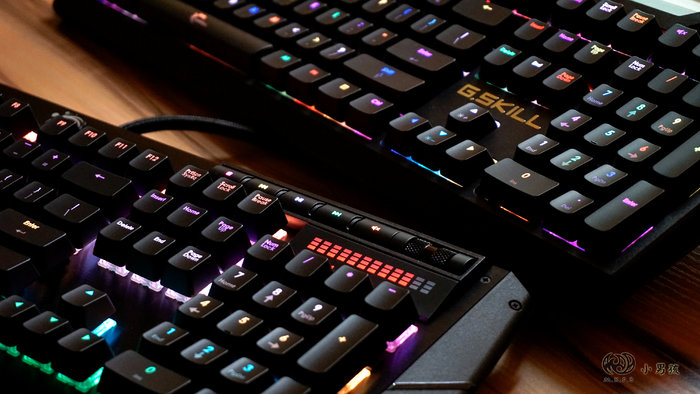

▼ 虽然KM570 RGB已经是全尺寸机械键盘,但体积跟旗舰级的 KM780R RGB 相比还是显得要小上一圈~
哪怕是KM780R RGB卸掉手托后也一样。




————————————————————————————————————

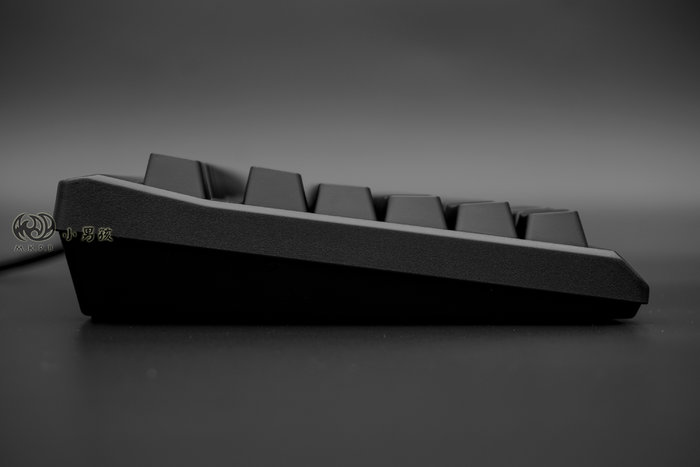

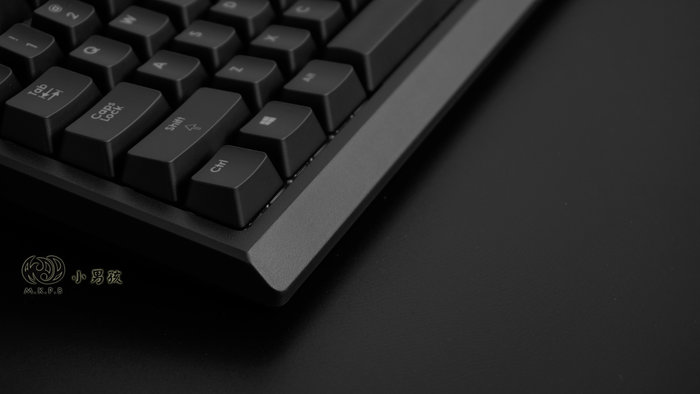

▼ KM570 外壳前沿有一个大概∠45°的斜坡,在手部顶到前沿的时候会感觉充实点,但此也不足以做手托~

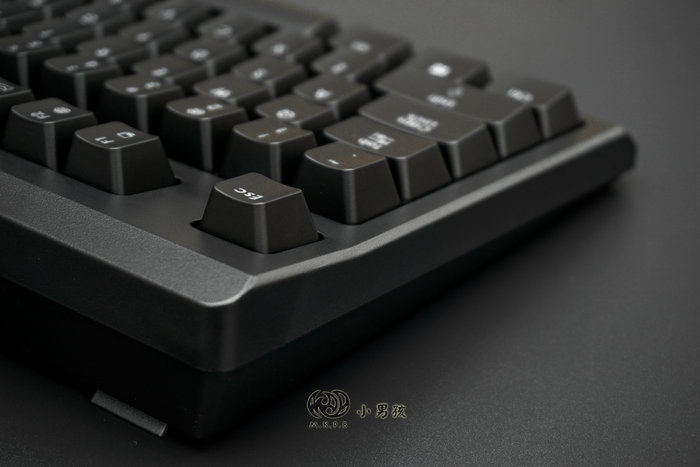

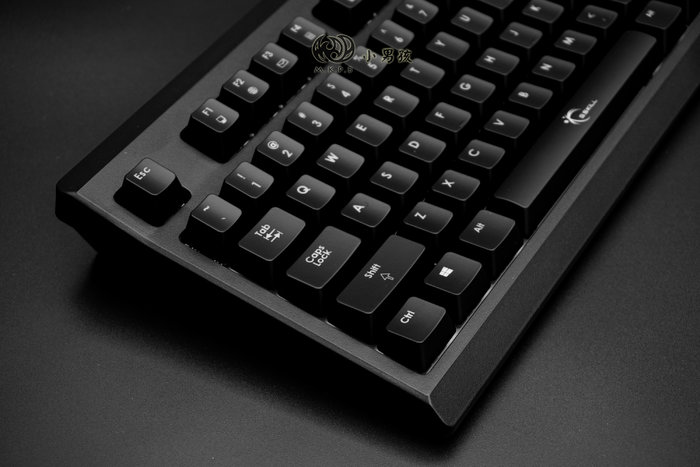

▼ 左右两侧均为倒角处理,触感柔和 不会有割手的感觉~
而到F区这一排,角度稍微提了一些,也能使侧面的弧度不会过于单调的平直~
到了顶部斜边的角度、面积又开始变化~

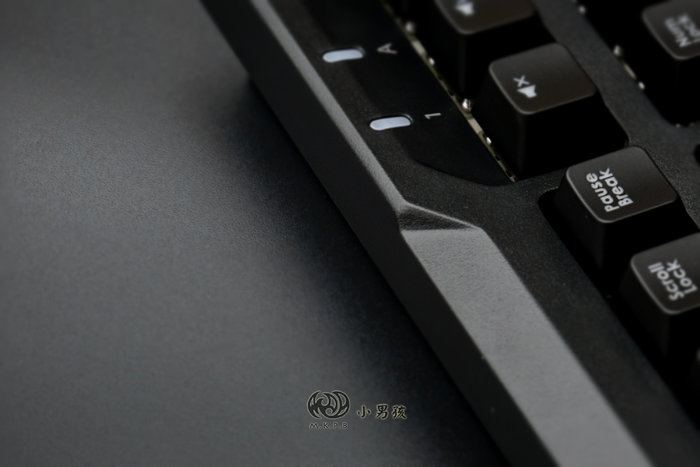

▼ 顶部的斜边到了指示灯区域再次收回侧面的小倒角状~
指示灯内侧也随着倒角转换的线条做了小角度凹陷。

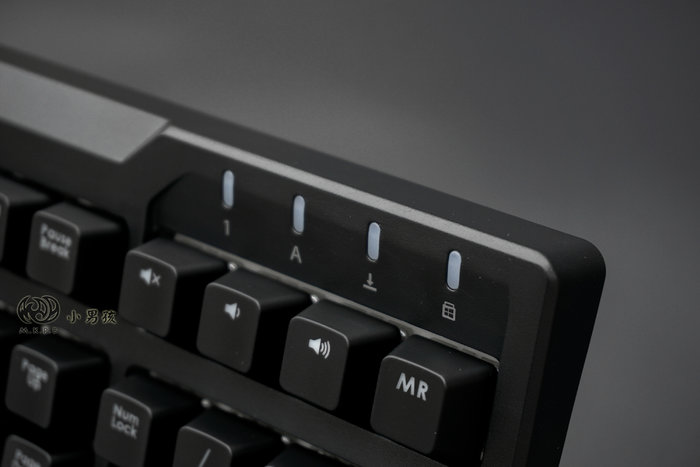

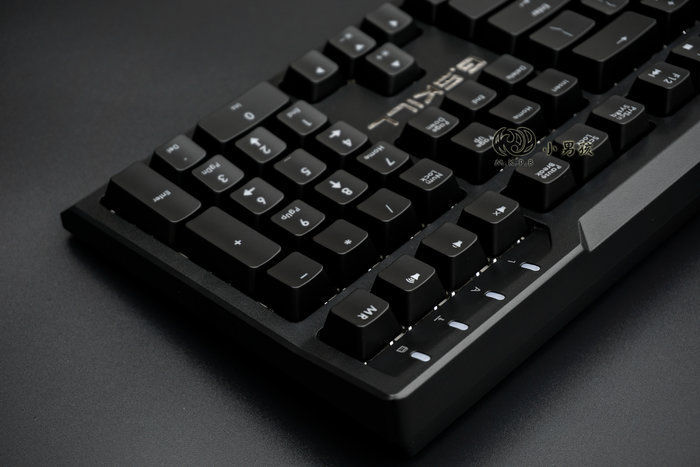

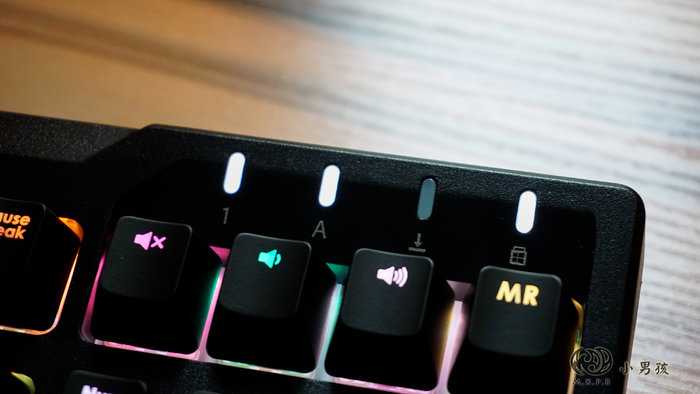

▼ 最后形成的指示灯区域也是格外硬朗~
指示灯有镶一层柔光挡板,相比直接裸露着灯珠那种透出来的光要柔和很多,,椭圆形的指示灯个人比较喜欢~
至于不把指示灯集成到相应键位上的原因其实也很简单,带灯键盘若开启全键灯光后还需要把相应的按键按一遍,关又要按一遍~



▼指示灯 灯亮后旁边没开的会有细微亮度,俗称:指示灯漏光~
(PS:KM570 RGB自带指示灯是红色灯光,这里的白色指示灯是因为 男孩 拆解后顺便改了的,个人不喜欢红色指示灯 2333..)

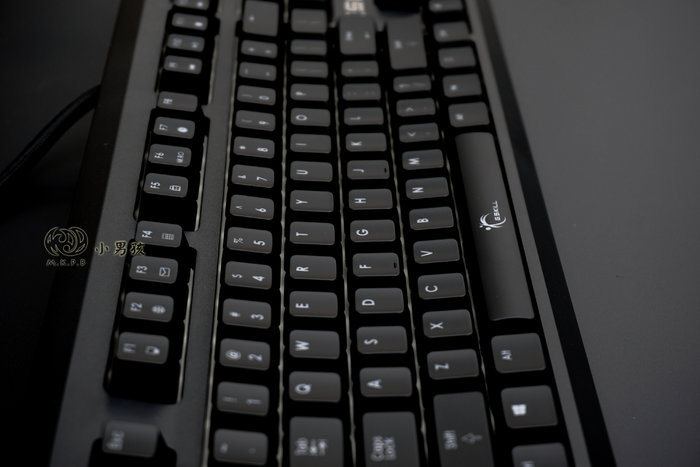

▼ 键盘也没有出现轴体或键帽歪扭的情况,各个按键正中~

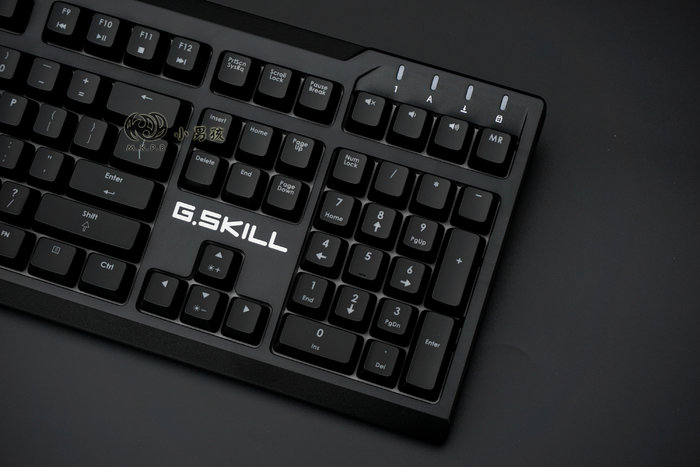

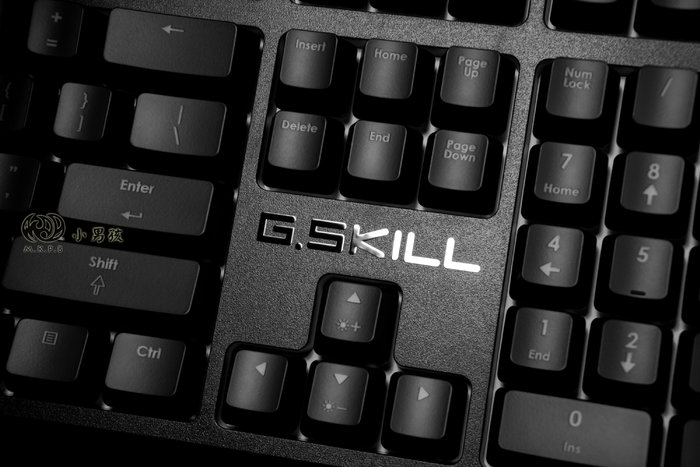

▼ 新的键盘数字区上方的Logo会有一层塑料膜,可以撕掉~
但这个Logo质感非常一般,比较廉价,就跟某宝那种几块钱一个的金属贴是一样的类型,但也好在这种logo可以去掉,因为是贴上去的,撕掉后也不会对外壳造成破损或留下凹槽~

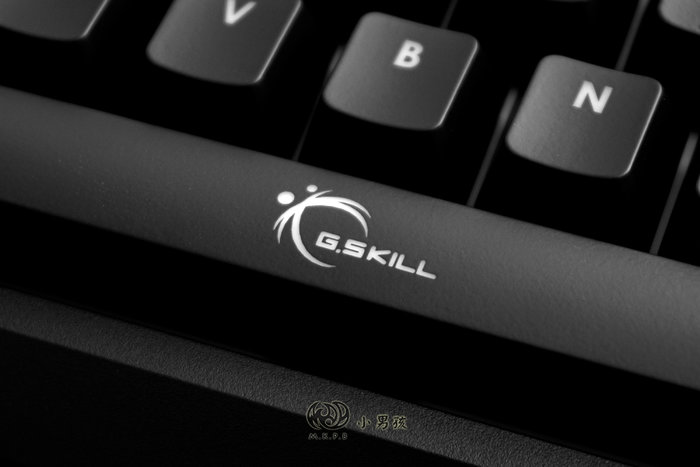

▼ 个人觉得方向键不贴这个Logo更好看些,,而且空格本身就有一个logo~









线材方面

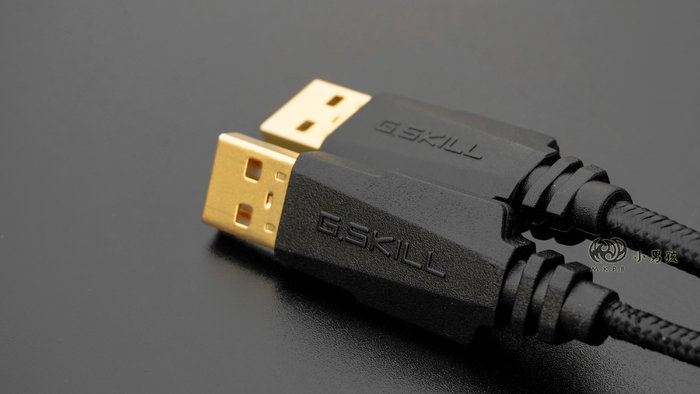

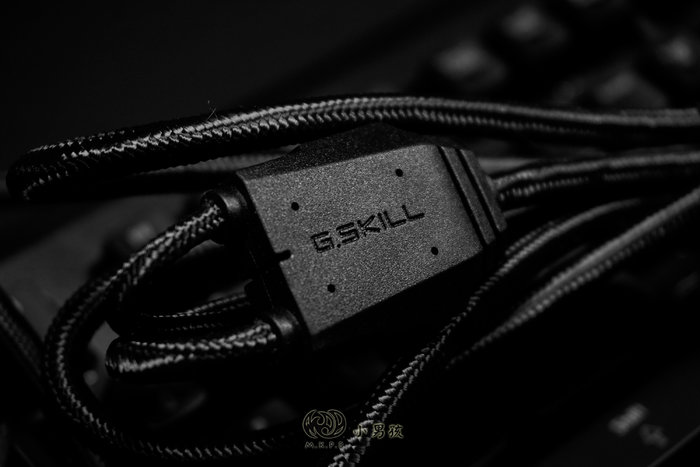

▼ KM570 采用的是编织线,线长2米,到末端20CM处一根线分为两个USB头连接,USB口镀金处理~


▼ 有两个USB口本以为是KM570 RGB应该会有一个USB扩展口,但在键盘身上却没有找到~

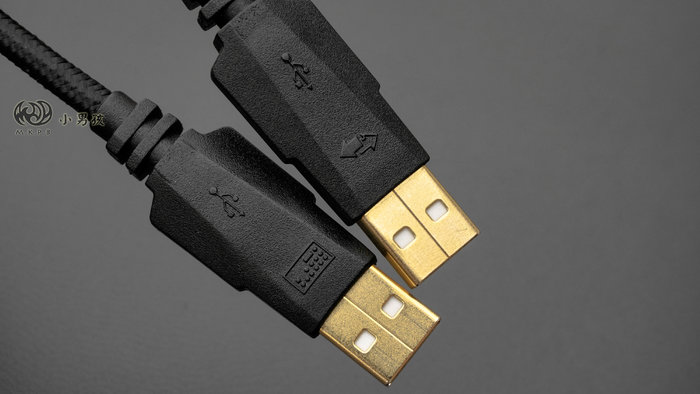

按USB头上的标识,方形图案的是键盘的连接线,箭头标识的应该就是USB扩展的接线了,因为在KM780 RGB上两个USB头标识是一样的,但KM570 RGB上没有USB扩展口,所以箭头线就等于没用,据说是为了稳定性,但我不信,因为在单键盘接口下,使用上无论灯光、宏、多媒体等都是完全OK的~

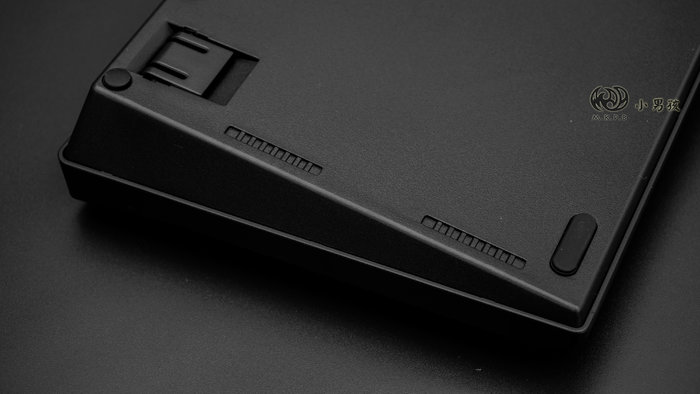

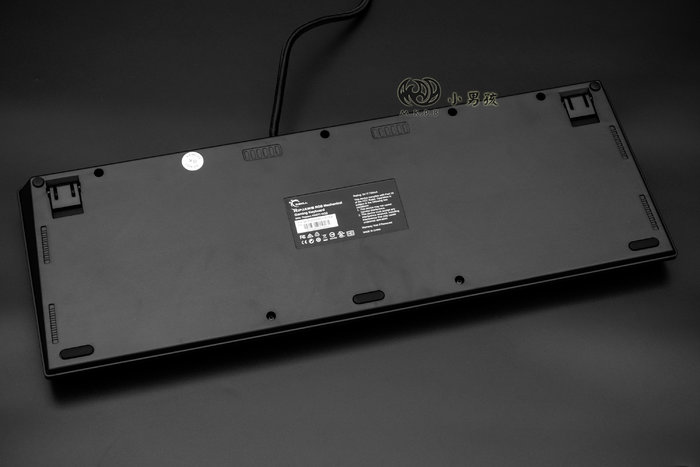

▼ KM570背面相对平整,底壳比较厚,因此在边缘上做了一些内收,增加底部的美感~

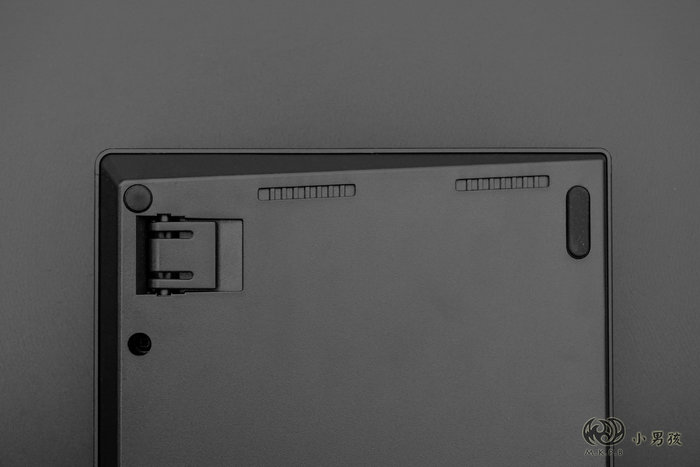

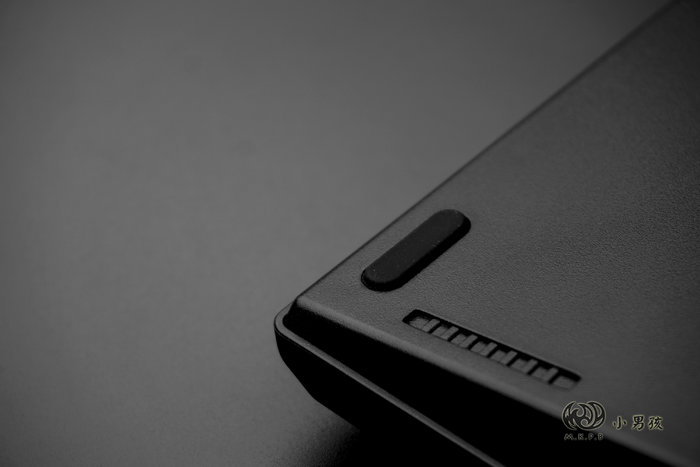

▼ 底壳下部分分别有三块长条形的防滑脚贴,上部分的脚贴就小了点,圆形~ 大小跟螺丝孔差不多,但整体防滑效果还是不错的~

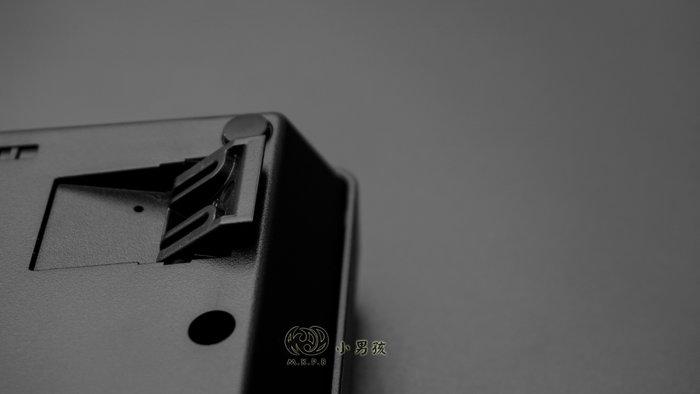

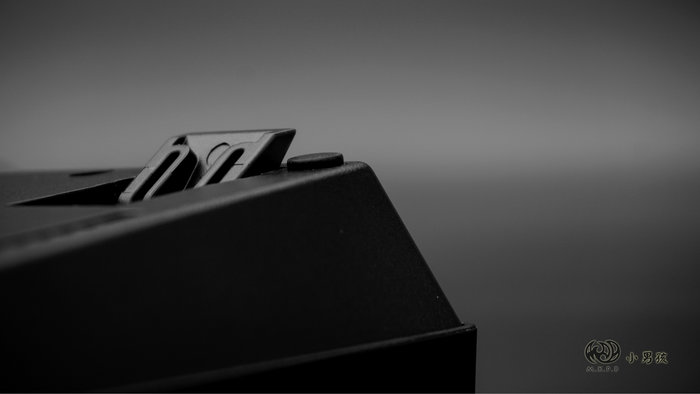

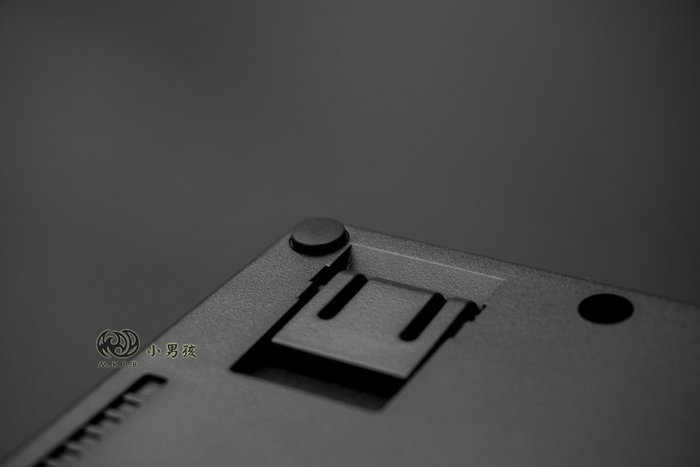

▼ 脚撑就比较一般了~
一段式的脚撑,不带防滑橡胶,开启脚撑后防滑效果就下降了许多~



▼ 脚撑打开后高度变化的差别非常小,增高只有几毫米~
相比本身就很高的底壳,这脚撑高度就显得有些微不足道了。

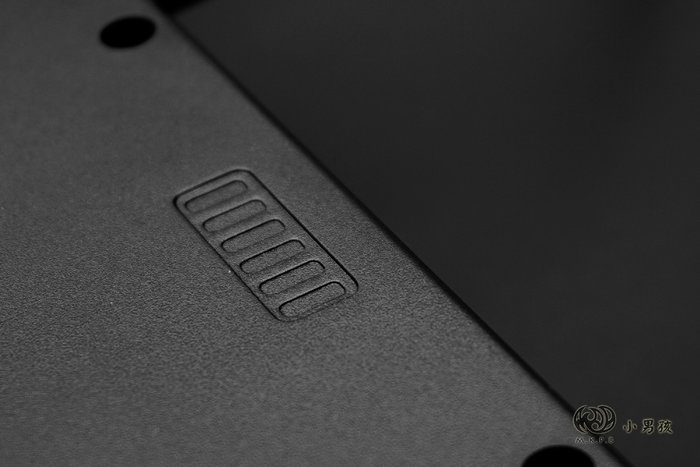

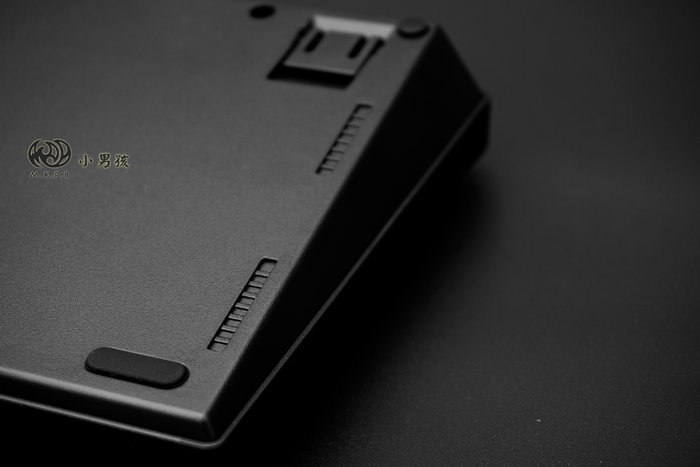

  ▼ 侧边和上边凹陷的条形就只是装饰作用而已~





————————————————————————————————

轴体~

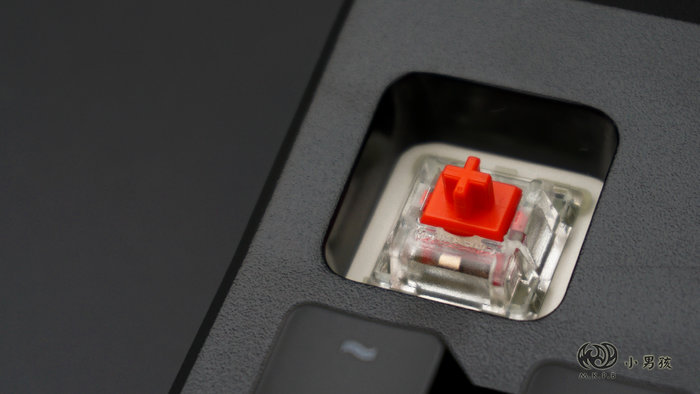

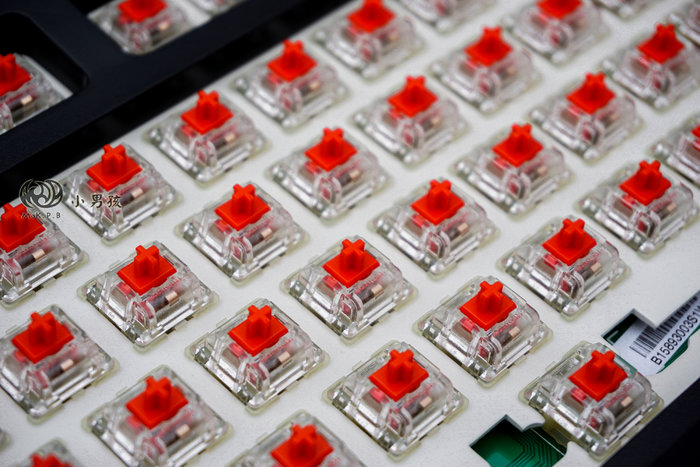

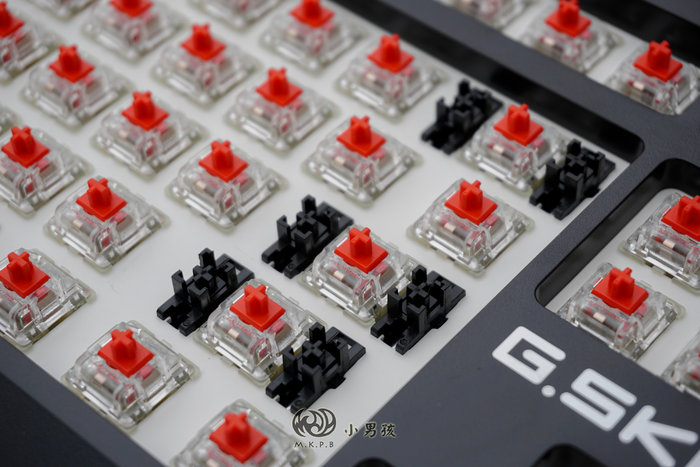

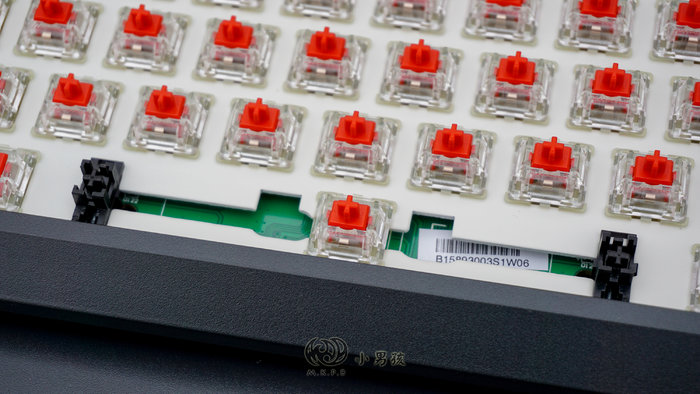

▼ KM570 RGB采用的是德国原厂CHERRY RGB开关轴,轴体倒置~




▼ 大键位采用卫星轴设计,带钢板结构,也是钢板卫星轴。
这次的卫星轴手感倒是不错,行程顺滑、触底也干脆。相比手上的KM780R RGB好很多,780那个大键位触底闷了些~




键帽方面

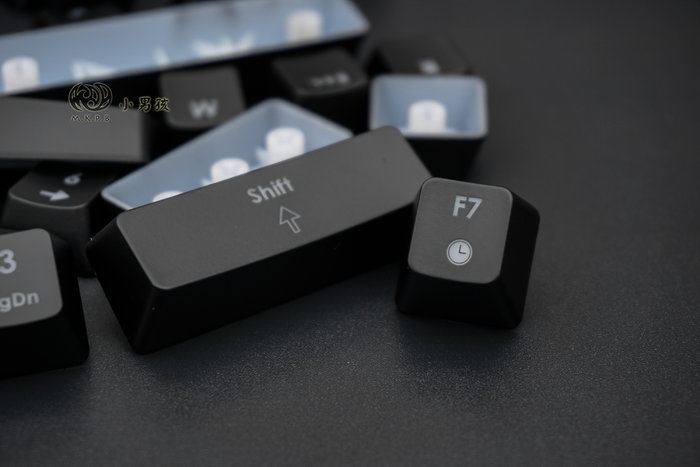

▼ KM570的键帽跟KM780的键帽基本一致,都是ABS涂层键帽,后镭雕加工刻上的字符~
这种透光键帽比较常见,从四五百的背光键盘到一千以上的背光键盘,甚至近两千的ASUS ROG Claymore都是用这种键帽。
这种ABS键帽触感非常顺滑,透光性比较好,字体也不会有局限性,缺点是不耐操,使用久了打油不说,字符也会磨损~

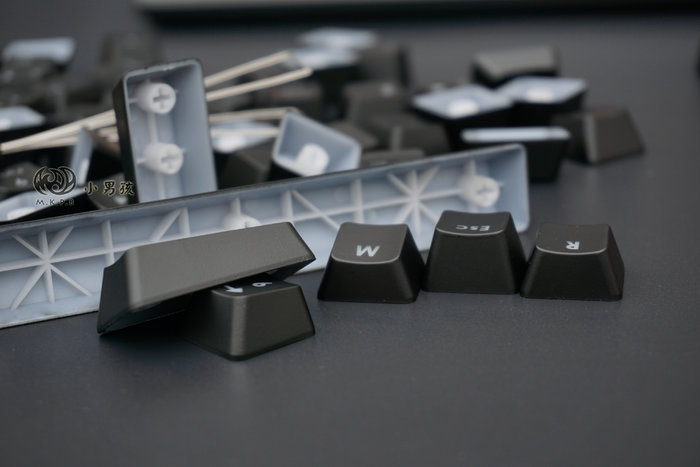

▼ 做工倒是不错,边缘没有毛边、注塑点也完全看不到~

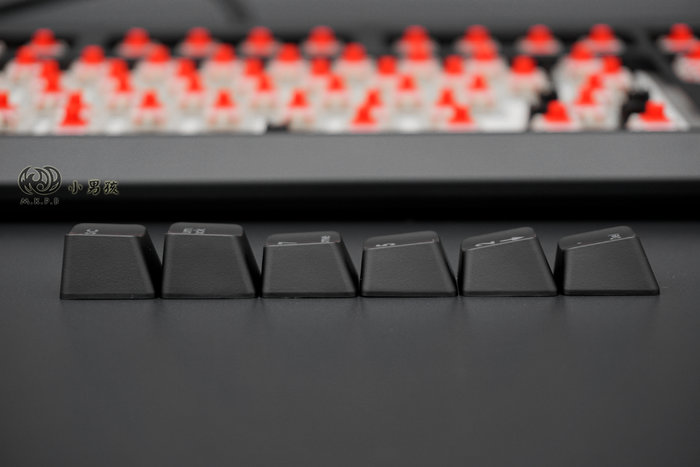

▼ 标准OEM键帽高度

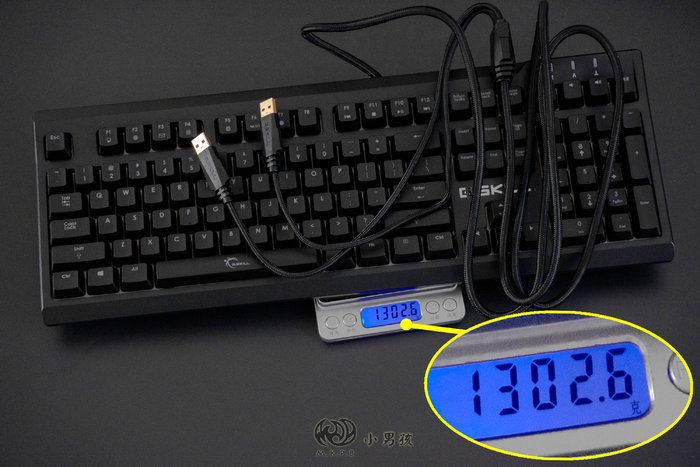

▼ KM570 RGB的重量有1302.6克,也就是 两斤六。

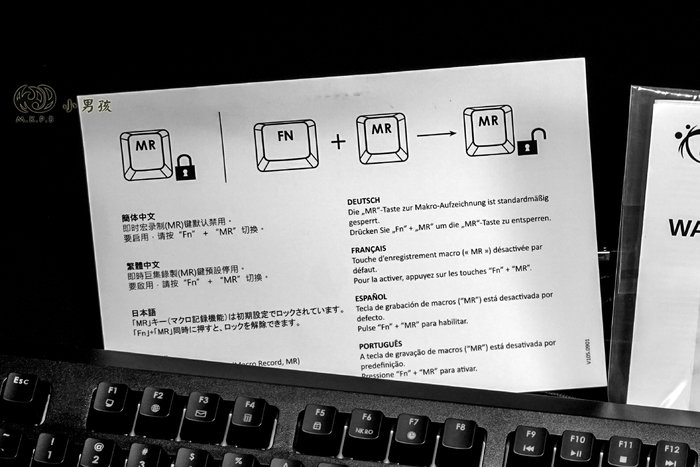

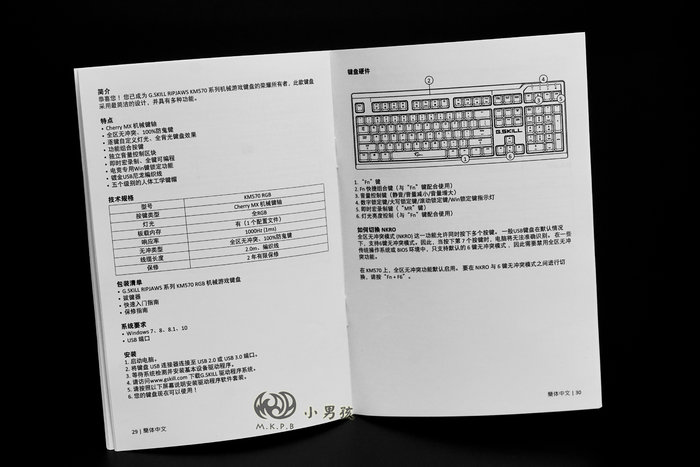

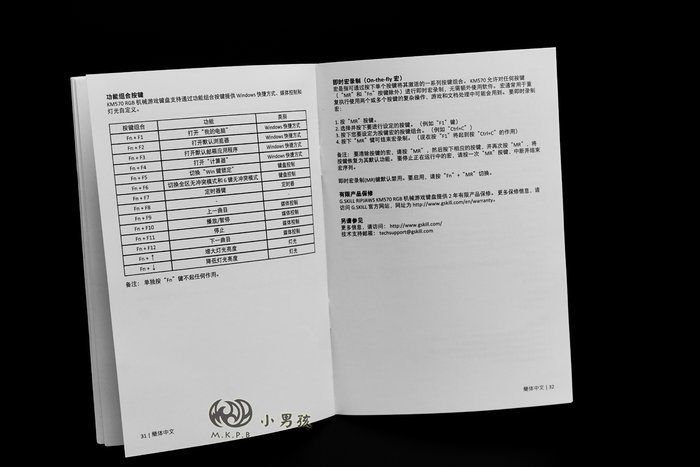

▼ 接下来说明书时刻~




无冲测试~
▼ KM570有全键无冲和六键无冲两种,可配合 FN+F6 切换~

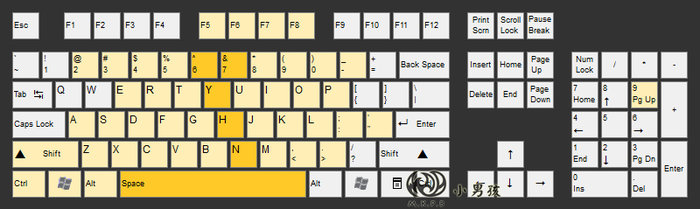

全键无冲下 一巴掌拍下去能按的键位全部响应。

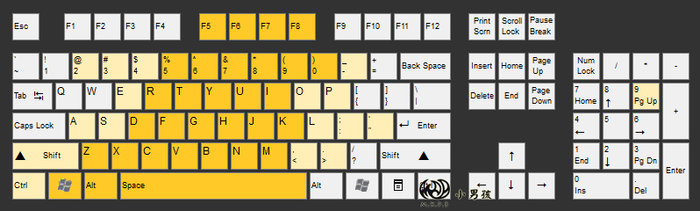

▼六键无冲 一巴掌下去只有六个键响应。







驱动、宏功能~


可能有些吧友还不懂 宏 是什么东西,这里简单说一下~
正常情况按键盘,例如:按一下键盘数字 1 键,出来的就是 1,有宏功能的键盘,就可以把按一下数字 1 ,出来的是 6 或者 66666...或者其他键盘上的字符或一串字符。
在一些游戏中 宏 就可以把一串组合键的技能、招式,换枪、弹等..集成到一个按键上,然后点一个按键完事~
对于一些程序员习惯把Ctrl,Caps Lock,Alt等键值互换的 宏 也可以轻松做到。



KM570 RGB 除了 FN键 和 MR键 不能参与宏以外,其余106个按键全部可以进行宏的设置。



▼ 下面看看KM570 RGB的驱动,也看下如何 录制宏~
如果你用过芝奇其他键盘的驱动对这个驱动界面应该会很熟悉,因为设置界面上基本一样~
(手机端点击图片,再点击“查看原图”放大可以看清楚)

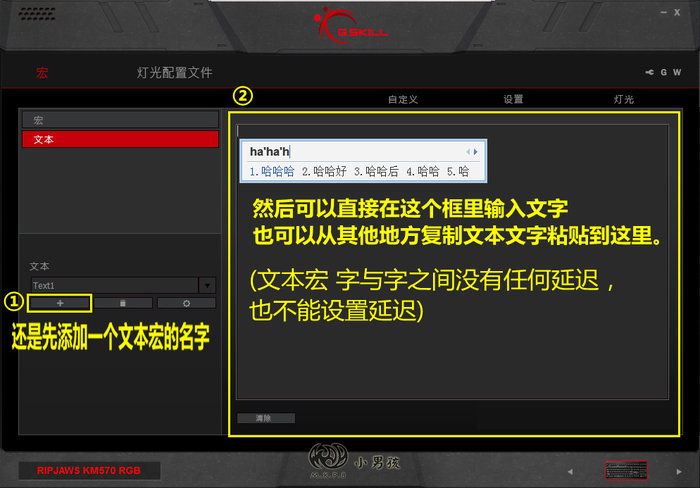

▼ 上图是 宏 的录制,下面是 文本宏 的录制。
看完了上面的,感觉文本宏的录制倒是简单了很多~


▼ 录制好的宏,如何配置到按键上~



▼ 有驱动就是强大~

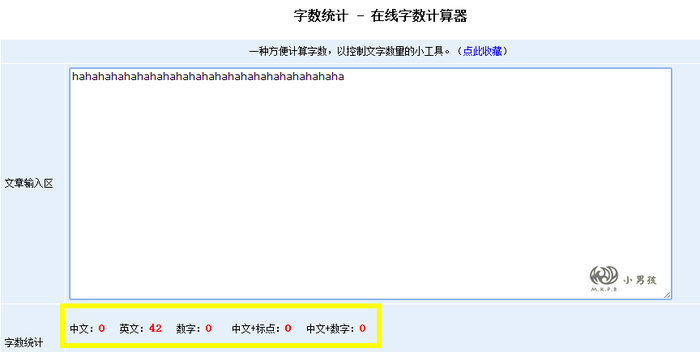

经过"男孩"的测试,KM570 RGB每个按键最多可录入字符或键值数量为:42个

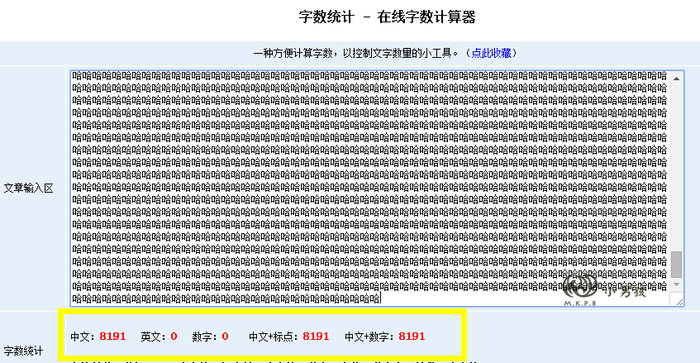

▼ 而 文本宏 每个按键最多可录入字数为:8191
(以“哈”字为例)

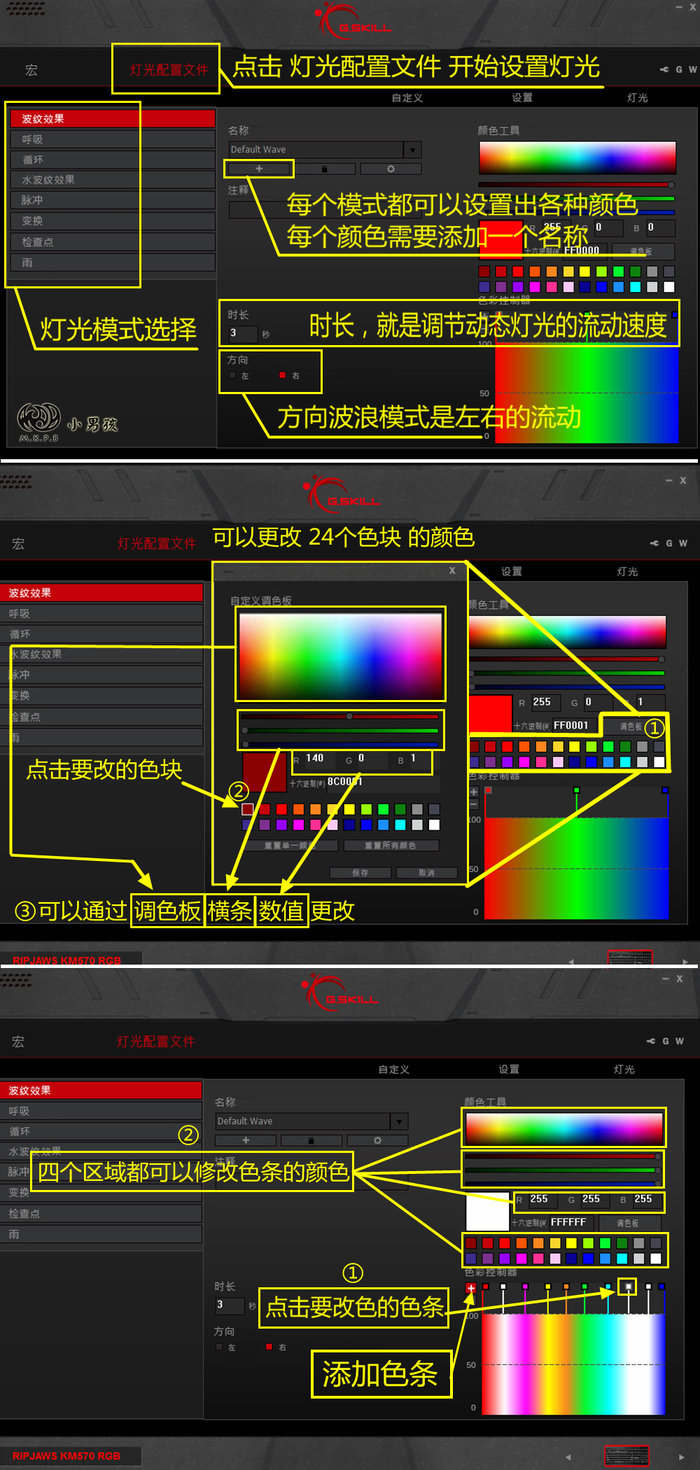

▼ 动态灯光模式设置~

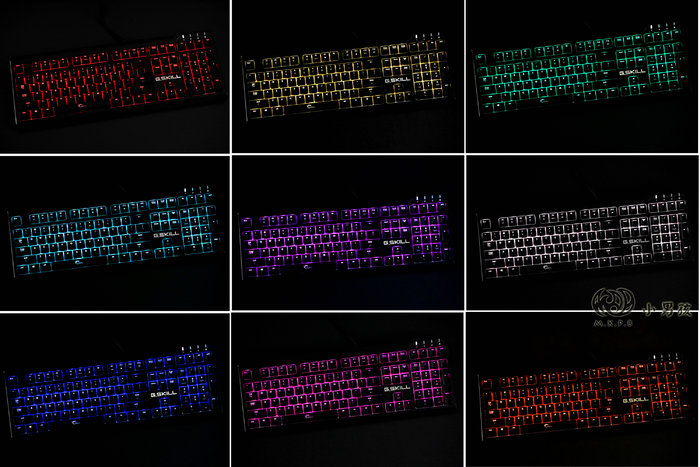

▼ 静态灯光设置,全键可自定义~

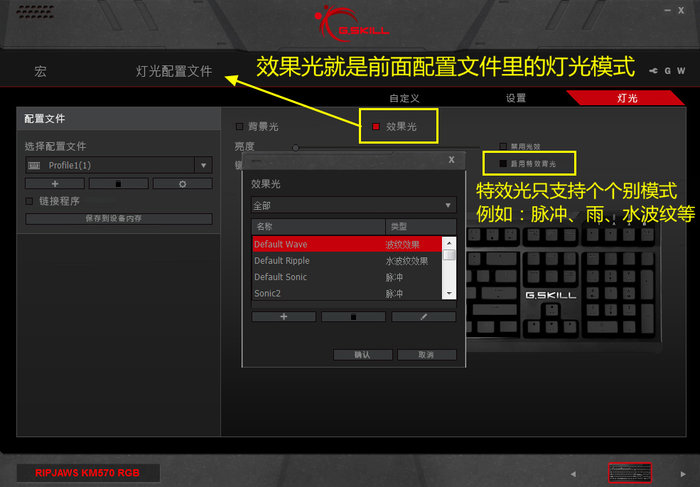

▼ 设置好的动态光如何点亮~
▼ 驱动界面设置内容基本就这些了,最后驱动设置这里还有一些刷新率、按键加速、重复延迟的设置等..

——————————————————————————————————

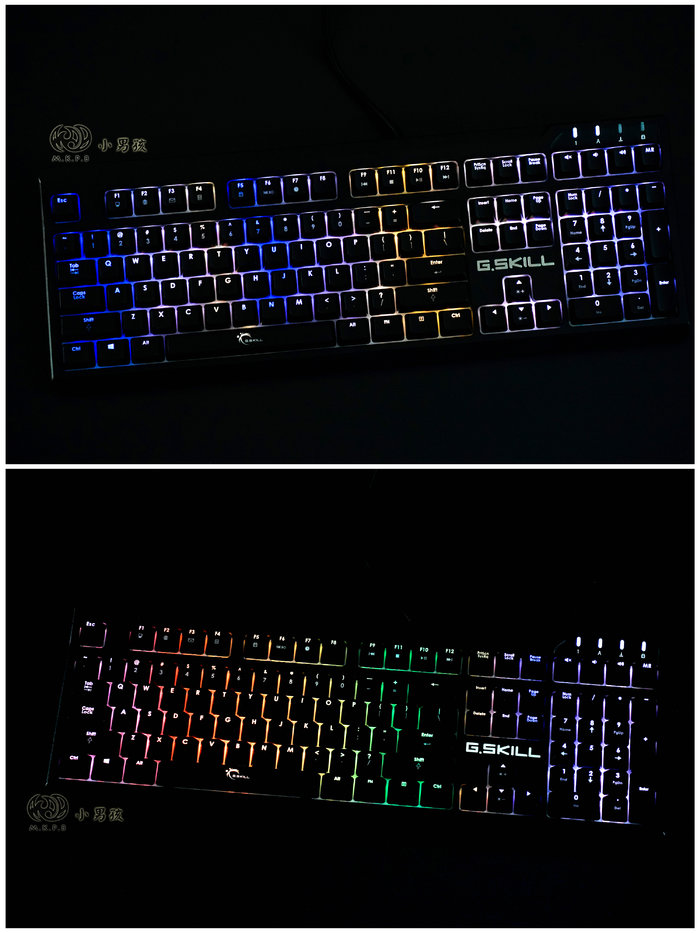

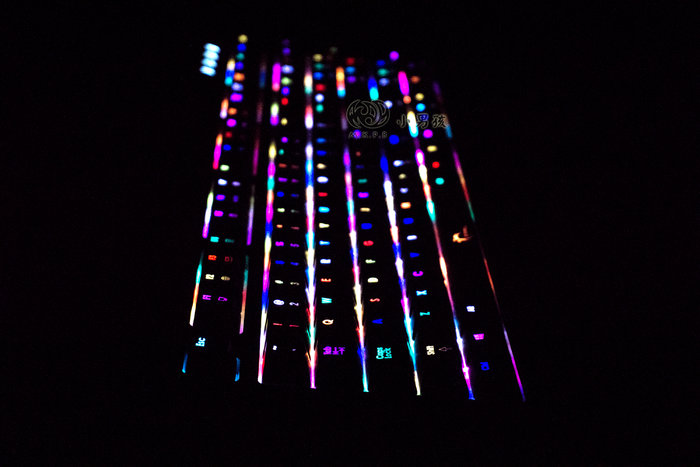

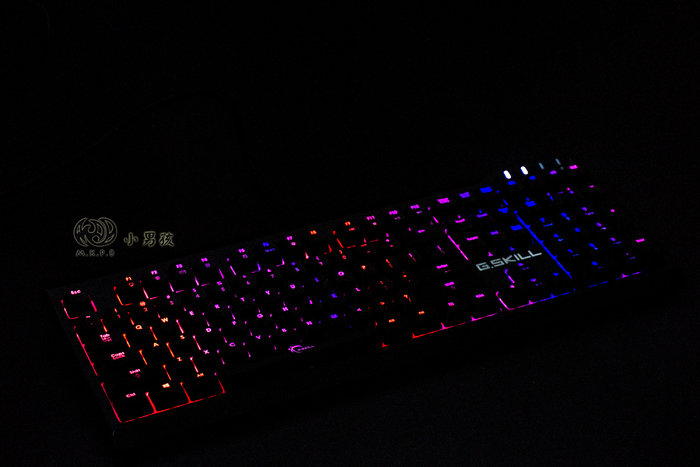

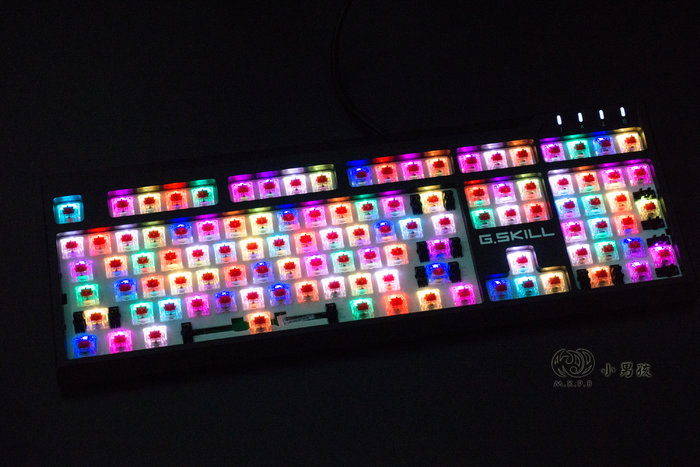

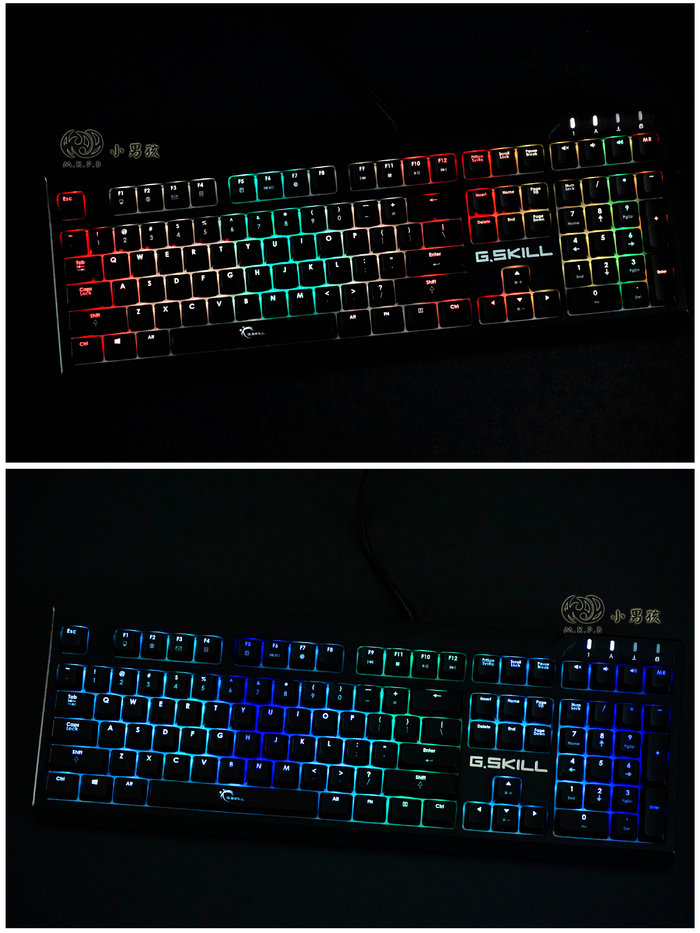

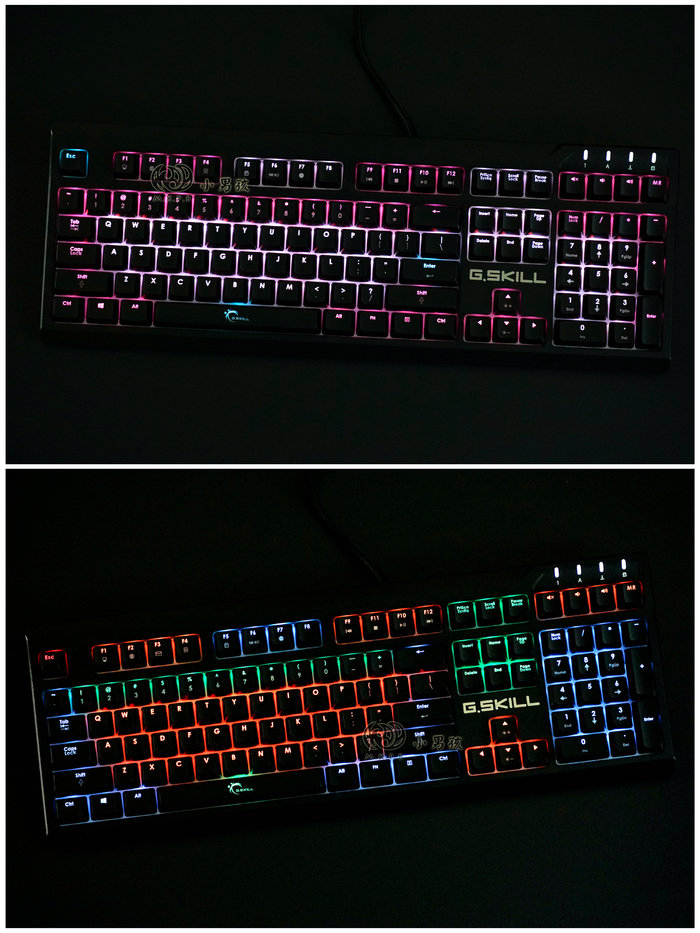

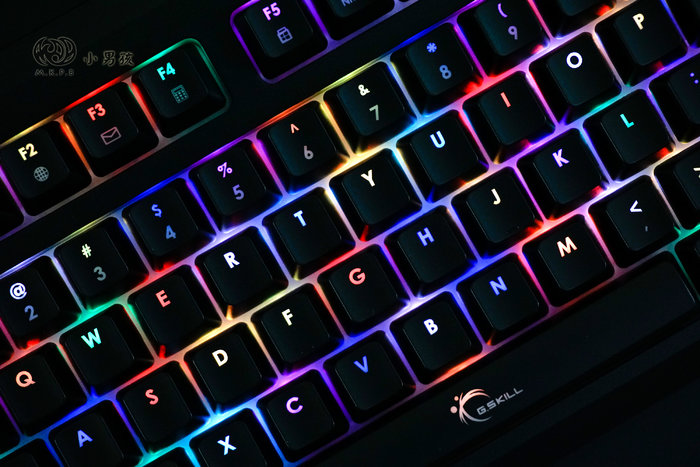

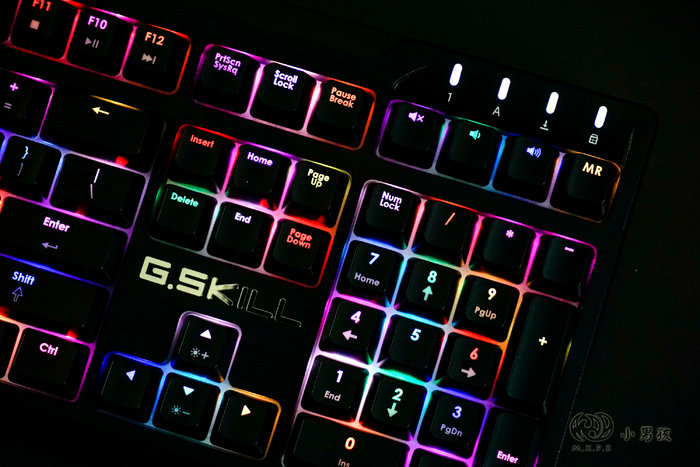

▼ 下面放几张灯光图片~




——————————————————————————————————

最后,拆解~

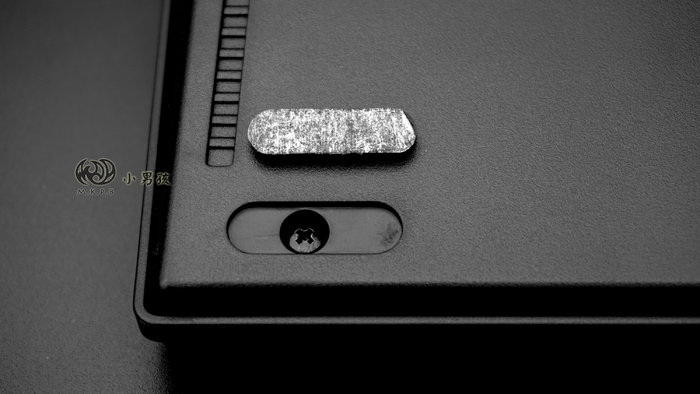

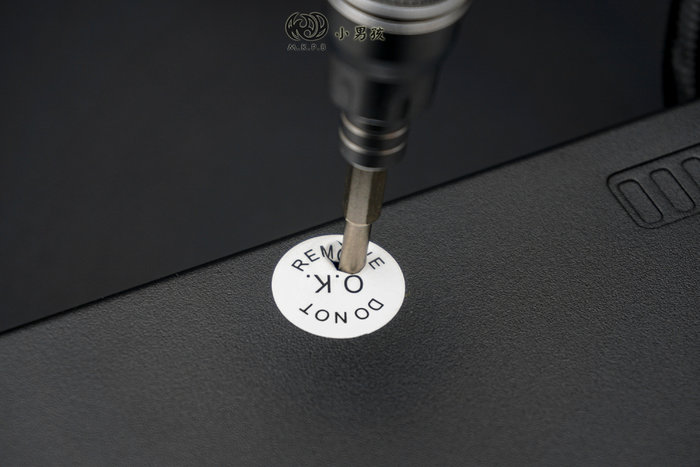

▼ 先拆开外壳,除了捅背面的菊花和能见的螺丝孔,KM570的左右两个脚贴下也暗藏着螺丝(其他脚贴下无螺丝)。

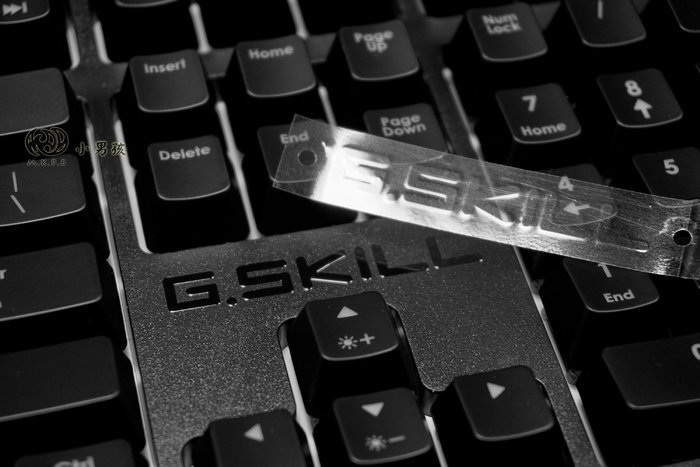

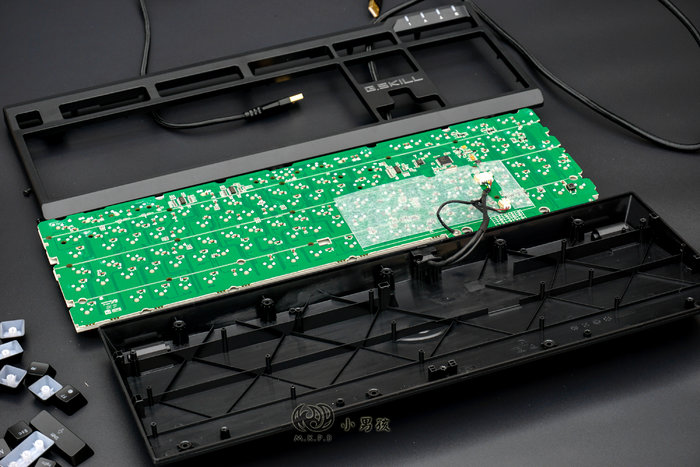

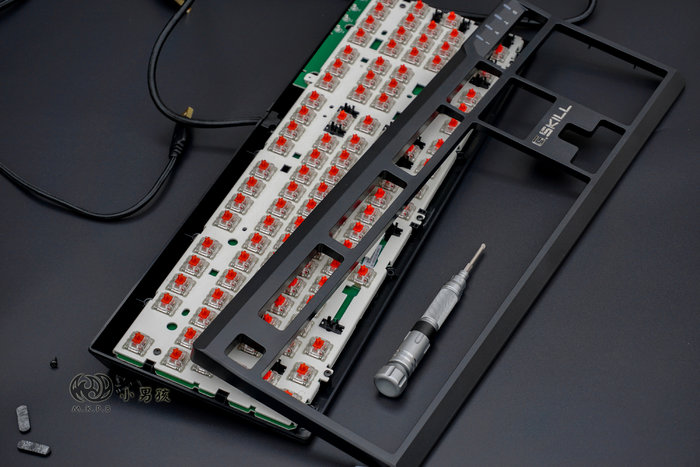

▼ 拧下螺丝后直接掰开上壳,再将钢板上的螺丝拧下 分离底壳~

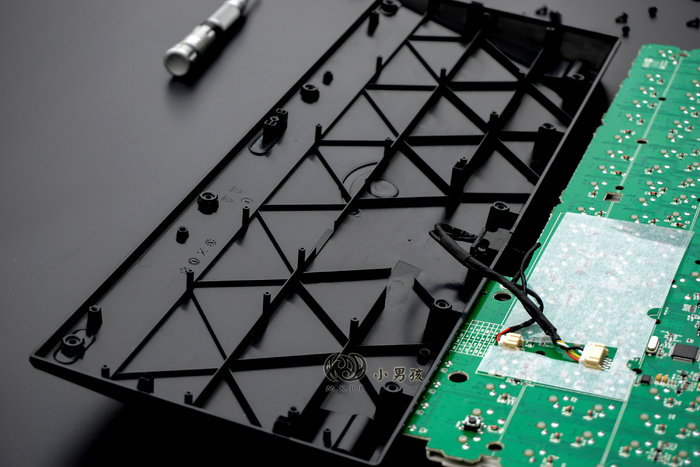

▼ 底壳满满的加强筋。

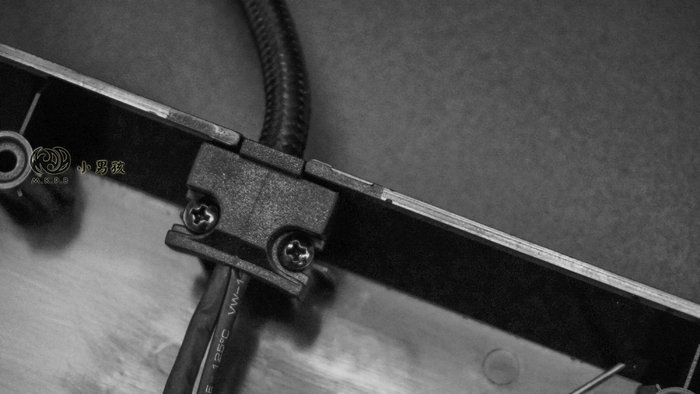

连接线固定在底壳,并且有防拉拽设计 而且效果很好,很结实~(拿键盘时候 键盘是被我抓着线吊着的)

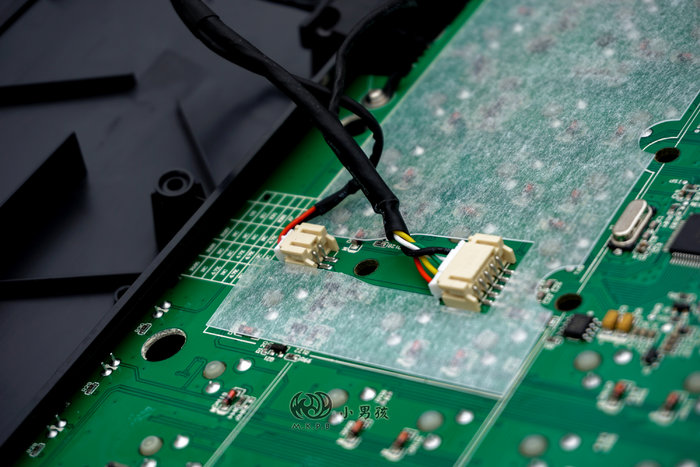

▼ PCB板上分为双线连接,大的插座是正常键盘接线,小的是供电。




▼ 到了这会 男孩 却发现PCB板上 “暗藏机关”
边角处有一个 轻触开关,按一下不知道会不会有特效 BOOM....

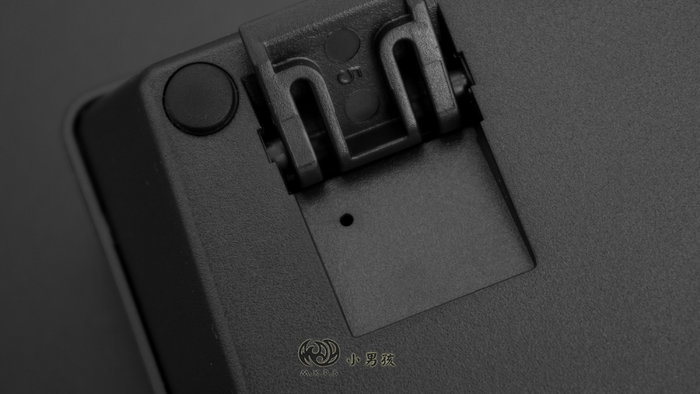

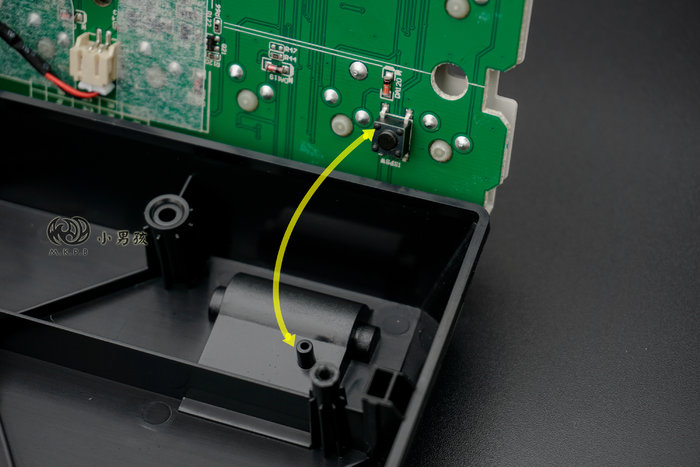

▼ 小开关隐藏在边角,从外观上只能看见脚撑下有一个小洞洞~
这个小洞在我拍键盘背面的时候就发现了,当时候也只是觉得奇怪而且,只有一个脚撑下面有这个小洞,另一个没有~
到拆开键盘才知道里面有个 开关,然而这个开关的作用....


▼ 之后把键盘装回去,男孩 就测试了一下这个小开关
状态:不管是一条UBS线连接着还是两条UBS线连接着,单击、双击、长按..对键盘都没有什么反应,宏、灯光等设置也没恢复出厂或出现其他状况,电脑重开机再测试也是没有任何反应~
对于这个开关的作用可能只有厂家才知道~ 对了,,说明上没有提及!

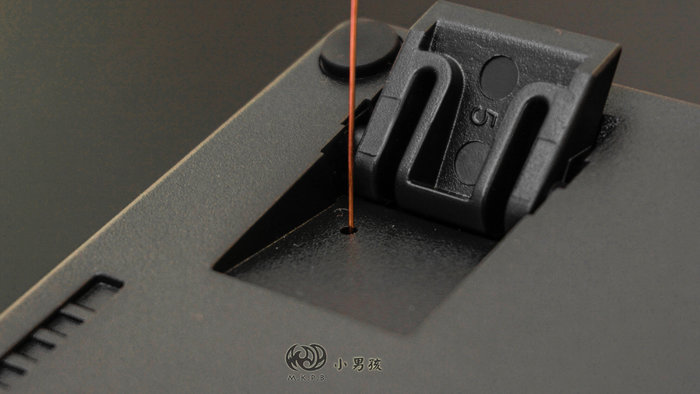

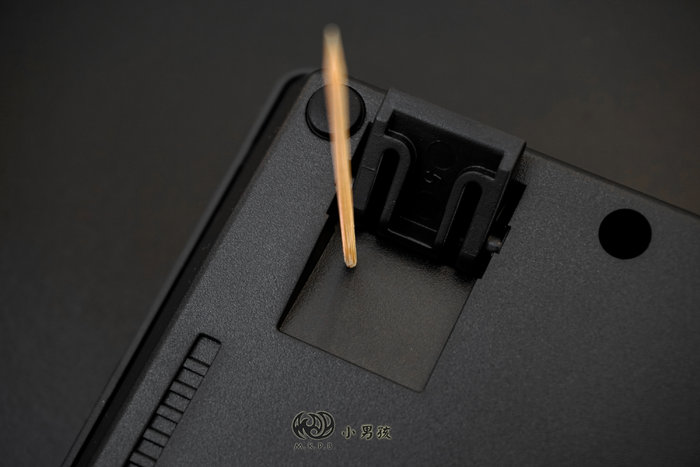

这小洞真的很小,牙签头进一半就被锥形的牙签头卡住了~ 这里 男孩 找了一条铁丝测试~

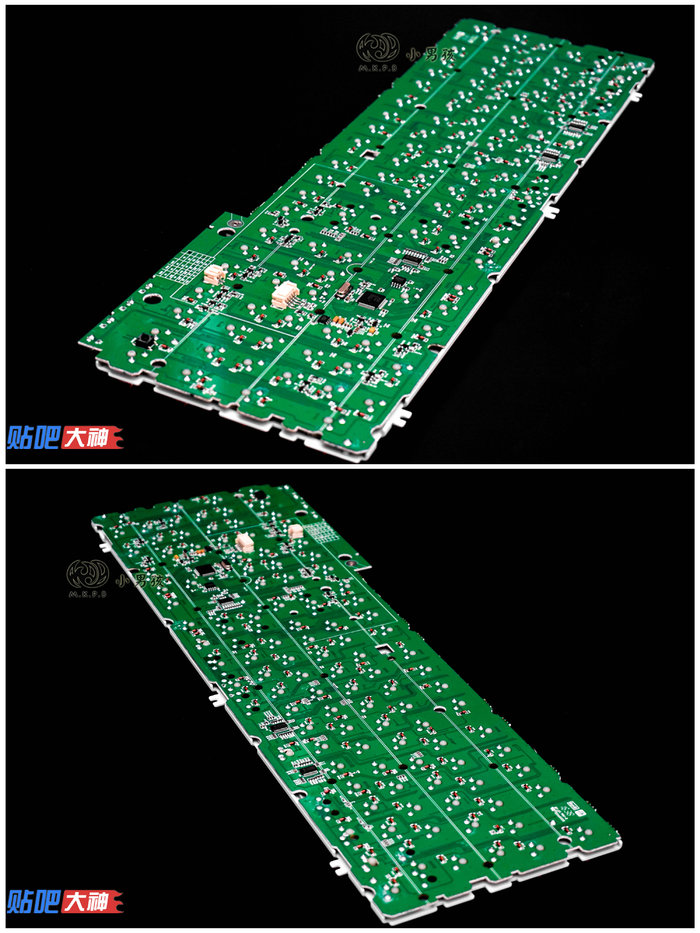

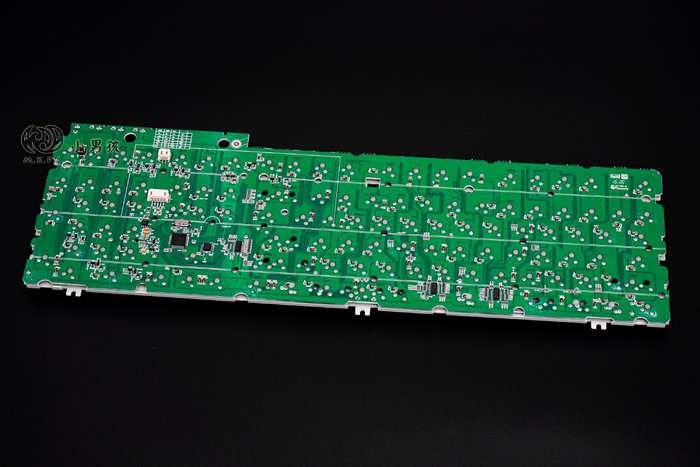

▼ 好了,最后看一下PCB板~
KM570 RBG为双层PCB板,绿色印油,板子边缘粗糙,板基用料一般~

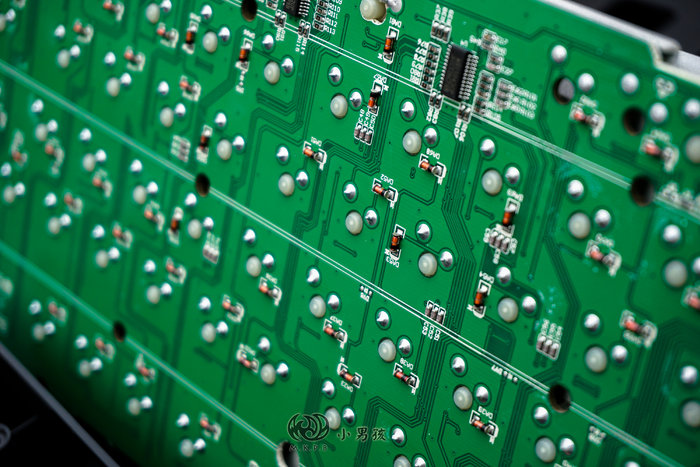

▼ 用料跟做工往往不是一回事,板面轴体、原件的焊接非常圆润、清秀~

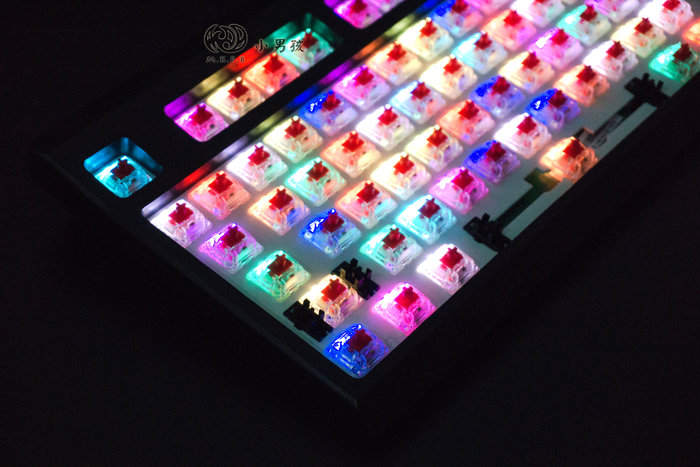

而从背面轴体焊点看,就跟没有灯位的键盘一样,KM570 RGB灯的做法KM780 RGB一样都是在内在,把灯压在轴体之下,需要拆下轴才能看到RGB的贴片LED灯。
在此,灯若坏了 维修难度会略高~ 好在芝奇的品控还算高,KM570质保两年。
吧里几乎没看见过吧友说芝奇RGB灯坏问题,而不像“某船”坏灯、爆灯乃是日常~

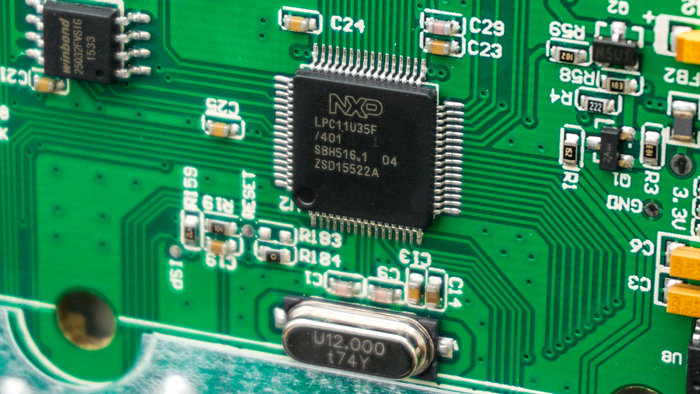

▼ 主控上KM570 RGB采用的是 NXP恩智浦 的主控芯片~





总结:
先说价格,狗东现在看价格是 799
这个价格在搭载 Cherry RGB轴 并且带驱动软件的全尺寸键盘中,性价比应该是非常高的。
功能上也十分强大,有全键无冲、宏定义、按键加速、重复延迟、1000Hz刷新率、多媒体、锁Win、定时休眠等..而这些功能在很多近千或以上的都没能见到,至于用不用得到就是另外一回事了,但有比没有好~



造型:
5分的话,个人觉得这次能给芝奇 4分,少一分因为方向键上面贴的廉价金属贴纸Logo..还得费劲去撕掉,,还有这样的键盘配红色的指示灯不好看~


这次键位配列也正常了,标准108键,跟鸭子、酷冷那些108是一样键位。
键帽一般般把,但也比那些廉价的双色注塑字体丑爆的PBT 键帽强多了~
这把键盘的造型个人觉得蛮适合搭配那些深色系的高端键帽,所以烧键帽吧~



总的来说还是很扎实的一把键盘,也很值得买~




建议:
①方向键Logo别帖,但也可以有 放在包装里像L一样 让用户自己选择贴或不贴。
②红色指示灯换可以换做白的~
③驱动灯光模式多努力做做,跟以前比就多了没几个模式,音乐律动也没有,希望能赶快做上~
