【Rkeytech】自己画图rf 87u r1 定位版

首先看到标题大家就会想本来不就有钢板了吗为啥还要自己画呢?

其实是为了解决替换键帽的,众所周知rf换键帽是非常麻烦的
首先:得有mx的推杆,目前市面上有不少解决的推杆,紫星就是其中一个,当然还有……(可是1k多买个紫星就是为了推杆???太有钱了!)
其次:有了推杆就解决了吗?有没有发现最下面一行很难找键帽?对了,rf下面的佩列不是标准的!
最后:尽管有了大键的推杆,但是相比机械键盘的平衡杆结构,稳定性差远了,因为市面上推杆和键帽只有一个接触点!

所以!!!!

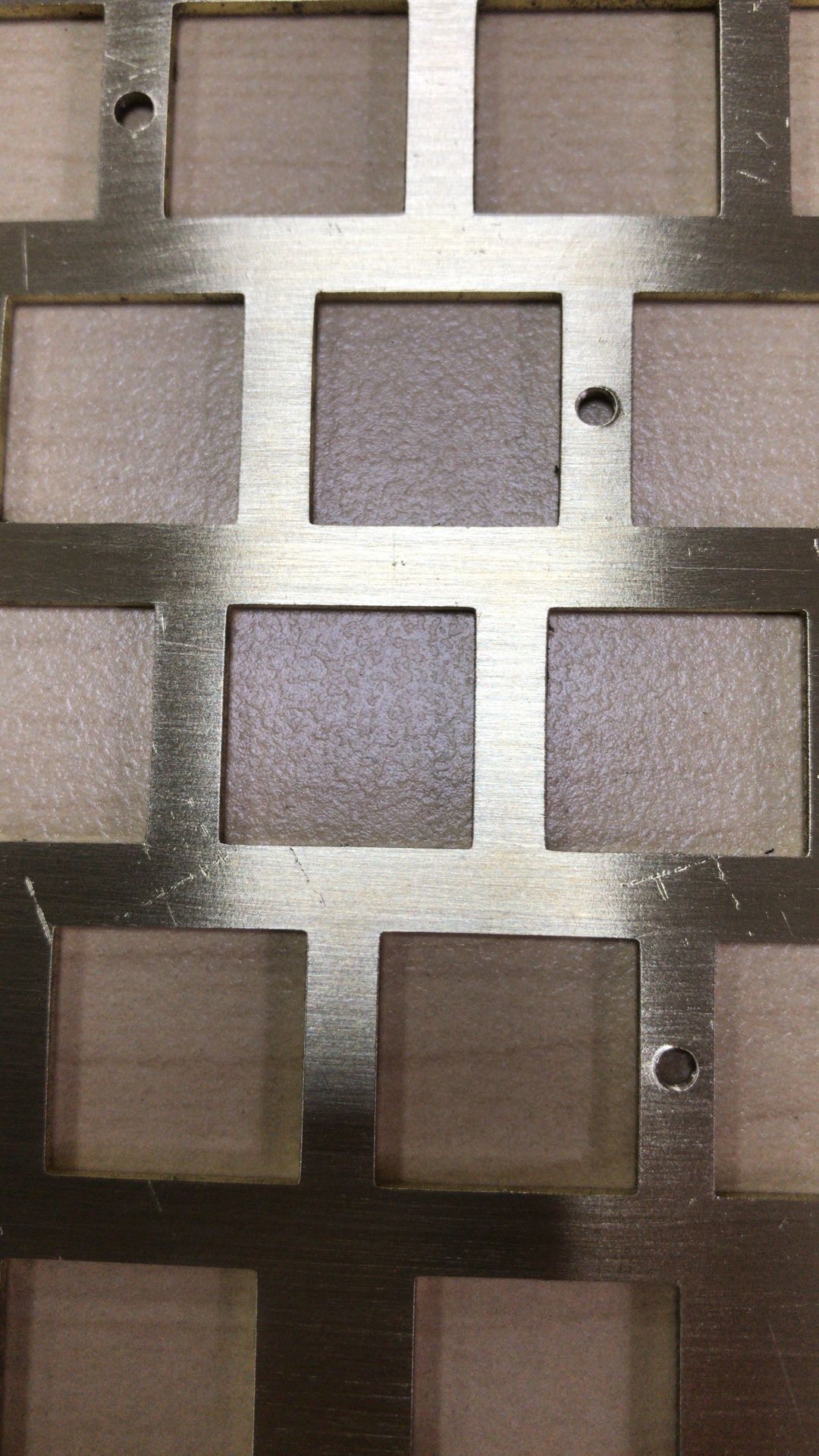

我画了rf 87u r1的钢板图,解决了一些问题:
1.推杆的问题,niz新款推杆还有des都会在不久的将来推出,而且已经上手niz新火山口和推杆的我发现稳定性可以说非常好。
2.找键帽的问题,我将最下面的改为了标准87佩列,这样每个键心会移动0.125u,但是安装的时候向原位拉一下胶碗就能完美触发。可以直接用普通104键帽了!
最后就是大键的问题,我将大键全部改成1u火山口,配备平衡杆,借鉴了niz的解决方案,这样大键更加稳定!

我会出两个版本(配有平衡杆)
1:niz版,配套全键盘niz新火山口和推杆,ctrl 和 numlock配备改造好的niz火山口。(因为niz和原厂差异没法装原厂火山口)
2原厂版,大键全使用1u火山口(自备),用户要自己改造ctrl位置的火山口,numlock可用原厂火山口。推杆可自己购买使用des推杆,大键需自备1u原装上盖(全键盘可使用niz火山口,但是因为尺寸不同,niz上盖会导致键帽晃动间距不同等问题)

rkeytech jerry
2 个点赞
11 举报帖子
最早回复
  • 最早回复
  • 最新回复
  • 最热回复
Joseph Choi
2019.3.11
#1

Jerry 大佬流啤!!! 不开个車麼?

  • 开,直接私聊我哈哈哈

  • Mojibake
    2019.3.11
    #2

    已上车,Norbaforce等着钢板升级呢!

    硕大橙子
    2019.3.11
    #3

    要是有rf样式的机械键盘就好了

  • 可以啊,不难hhh你找人做pcb就行
  • Joseph Choi
    2019.3.11

    如果只是說外覌...那麼Cherry 3000就很接近了

  • Hill大叔
    2019.3.15
    Foxlab的键盘看一下
  • jiangyifan617
    2019.3.11
    #4

    牛逼啊 竟然还有这种操作

  • 上车呀
  • irroy
    2019.3.13
    #5

    现在不是有rf r2 rgb了吗?直接就可以换键帽了。改这个还有什么意义?除了 rf不是蓝牙,不是键线分离意外。似乎没有必要自己修改了。

  • 因为rf r1要想换嘿嘿嘿
  • 11
