震惊!某垃圾佬竟然用160元搞定了把樱桃轴、RGB灯效且还是SP

by 饕餮好难写 2018.11.20
没错!我就是那个垃圾佬。
这次我想挑战一下组把客制化键盘最低到底能到多少。
一、为什么要这么做?
因为我经常看到很多值友的评论客制化键盘不能碰,烧钱的产物,分分钟吃土的节奏。
因此这次我要证明下如果你玩得好、玩的溜同样可以用很少的钱组一把漂亮的客制化键盘。当然既然要怼,那肯定就需要拿出点东西,所以这把键盘必须要有些内涵,例如樱桃轴、RGB灯效,自定义键位,甚至是SP的二色键帽,你没看错,就是一套上千的SP二色ABS键帽,我想只有这样才不会被说用些“低端货”滥竽充数。
————————————————————————————————————————————————
但看到这也许你会说这个人在这瞎扯什么,以为别人都是傻子?160元刚够买原厂轴体的,更别提另外的配件了!
当然这样打脸的事我是不会接受的。
为了证明自己,我还是先放波图
以上的图就是这次的主角,一把160元成本的客制化键盘。嗯,看着还像那么回事是吧!
那它到底是如何造出来的呢?
不卖关子了,下面就开始正文吧。
二、关于配件
既然是最底价位去组一把客制化键盘,当然不能走寻常路,闲鱼和二手群自然是主力市场。所以说垃圾佬的本事就是能够在一堆垃圾中找到对自己有用的东西。
1、PCB

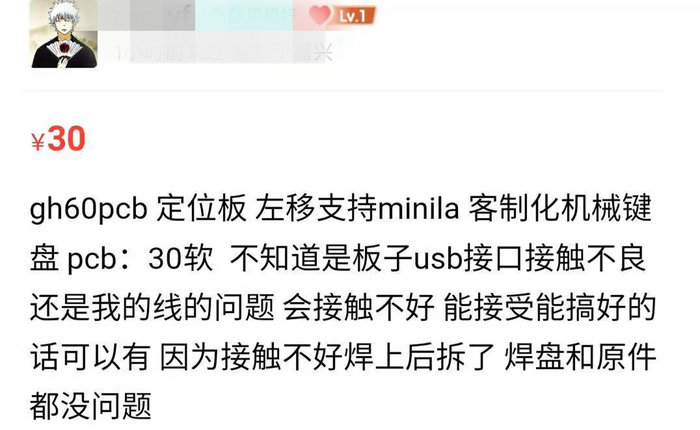

对于有一定电路基础知识的朋友,闲鱼上这种PCB几乎就是白捡,确定是USB接口问题直接换个就能够修好。
所以这件PCB一共花了30+6.7=36.7元。
2、外壳

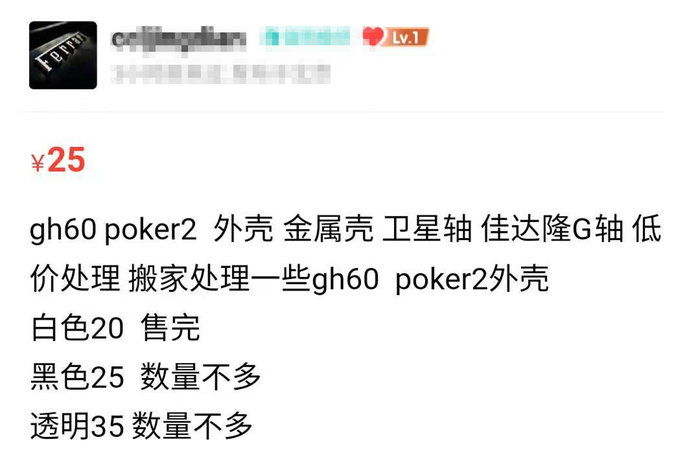

因为PCB是b板子,自带12颗RGB底灯,所以为了不浪费这酷炫的效果,透明塑料外壳是绝对的首选。但相对于普通塑料壳其价格还是贵了10元。
透明的GH60塑料外壳45元。
3、定位板和卫星轴
网上好一点的金属定位板基本都会超过50元,那这次就脱离金属的束缚,直接上更轻便的亚克力定位板,并且在店家一起搞定了卫星轴。
卫星轴+定位板一共为20+12=32元。
4、轴体和键帽
这两件物品是键盘中的重头戏,那如何才能极限压制成本,这时就需要掏出一把传说中的翻车键盘了,靠一个洋垃圾,SP二色键帽和樱桃轴都有了。
键帽和轴体一共45元。
5、数据线
差点忘了还有数据线,因为PCB上的USB接口采用常见的T口,家里随便的电器设备T口线都可以使用,所以没用钱。
好了,算算总价36.7+45+32+45=158.7≈160元,好吧,我还自己上调了1.3元,大方了一次。
哈哈,开个玩笑!
上面的这些配件可以说是一个标准垃圾佬的配置,但把它们组合成一把真正能用的键盘还需要很多过程,需要运用你对于机械键盘的所有知识,从硬件到软件的改造才能真正体现客制化的魅力。
三、关于整备
配件很快就都到了,先验验货。
拆开包装检查了下,恩,没啥问题,和卖家描述的基本一致。
下面开始对各个部件进行整理。
1、键帽的清理

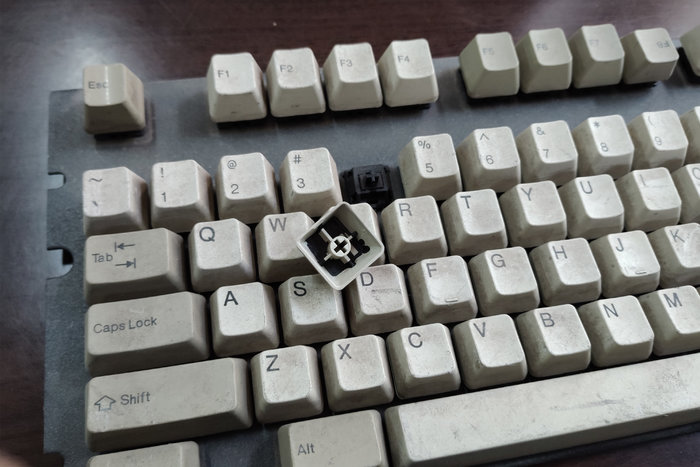

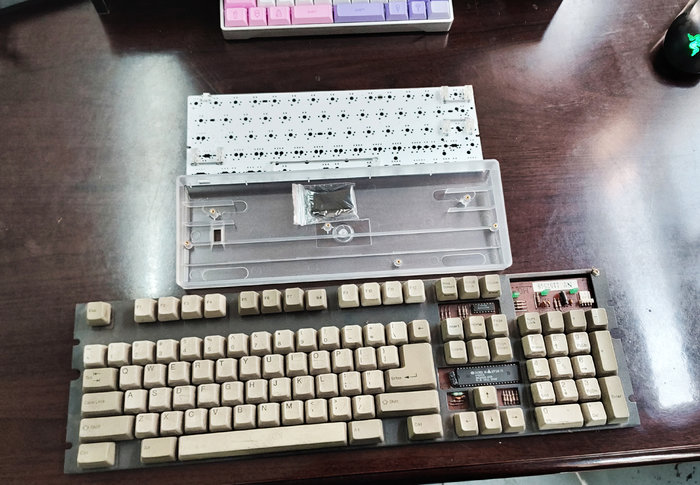

先看看这次配件的重头戏,一把漂洋过海的洋垃圾键盘。
这里先感谢这位卖家,键盘给挑的成色非常好,没有大的磕碰和划痕。

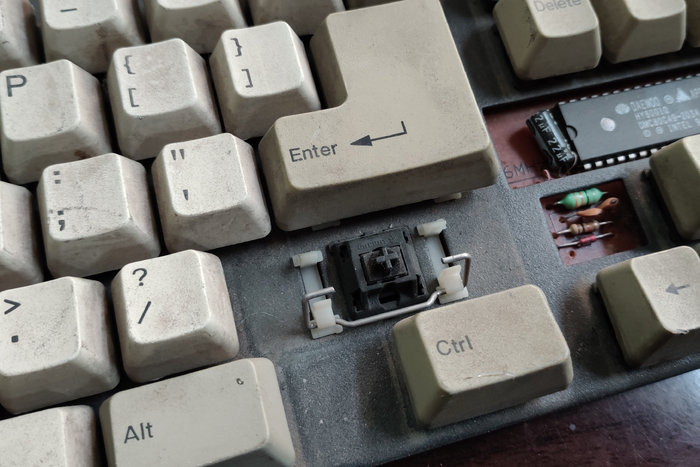

因为年代有点久远,键盘、键帽上有很多尘土都属于正常现象。这把剪线键盘原先是樱桃G80系列,使用的轴体为原厂黑轴。其实还有更便宜的青轴可选,但青轴我建议最好不要做为拆机轴使用,坏轴率太高了。

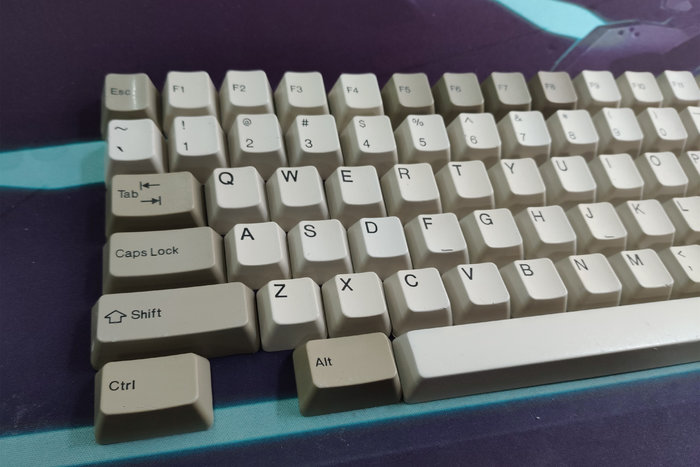

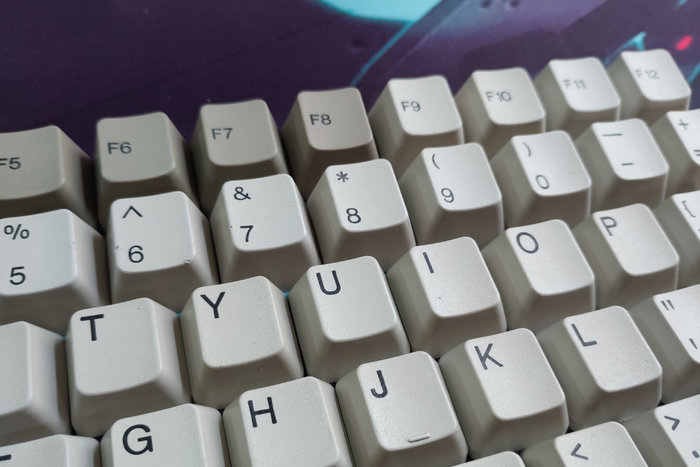

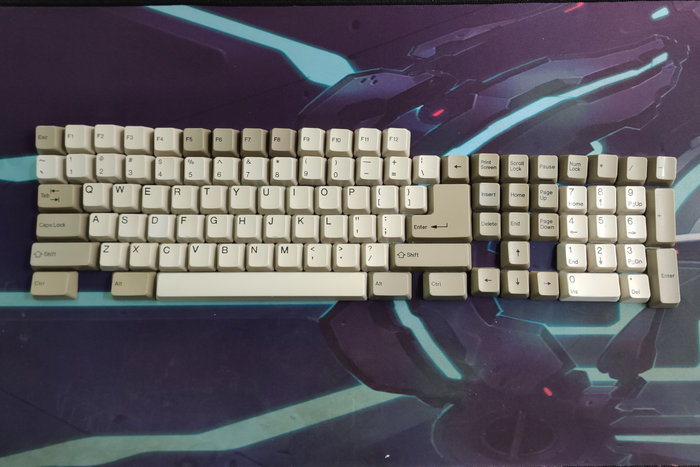

这把键盘最重要的还是这套二色ABS键帽,其价值对于懂得玩家自然不言而喻。DCS的高度也符合原厂的人体工学。翻过来可以看到键帽的二色工艺,验明真身。
大键位置可惜采用了平衡杆结构,不然连卫星轴的钱都可以省了。
货已经看完了,开始清理键帽。
第一步当然还是使用洗衣粉清洗。
首先把键帽依次从键盘上拔下来放入脸盆,加上水和洗衣粉搅拌均匀,然后放置一段时间就可以了。
时间到了后换清水把键帽清洗几遍,最后用纸擦干即可。
但是可以注意到个别键帽上还有一些细小的划痕是无法洗掉的,这时就需要采用更细致的操作——打磨。

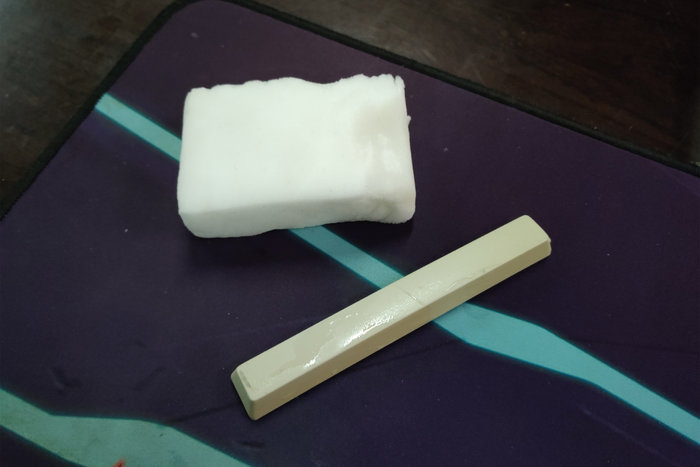

我并没有采用大佬们经常使用的10000目砂纸打磨,而是用的纳米棉。其实实际效果没有差太多,并且吸水后纳米棉的研磨更加细微,不会伤到键帽表面的纹理。
当然打磨是一件痛苦的事情,也许一个键帽的处理就需要半个小时,但看着键帽一个个退去岁月的痕迹来到你的面前,成就感油然而生,我想只有经历过的人才能体会到其中的酸甜苦辣。

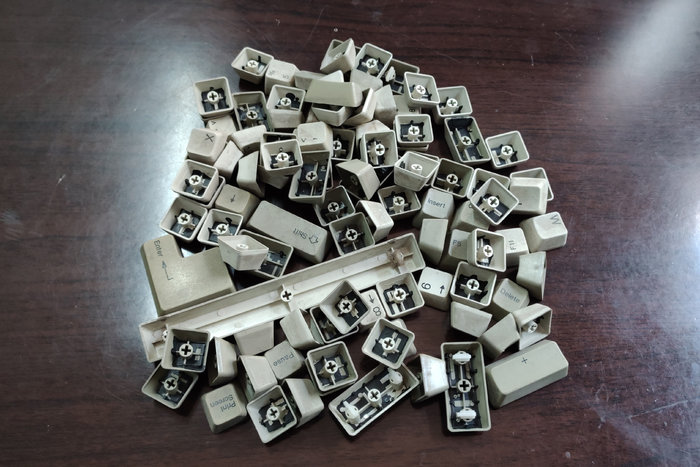

经过了两天的打磨,键帽已经清理干净了。除了个别的小磕碰无法修补以外,剩下的基本恢复了这套二色键帽的本来面貌。虽然年代久远,但是这套ABS二色键帽依然经典,灰白配色也足够耐看,不得不说情怀这个东西还是能够打动人心的。
这里还要提下,因为键帽的配列采用了WKL形式,而PCB采用了左移配列,键帽对不上键位,所以后期还需要重新刷一遍板子,这个问题咱们后面再说。
2、轴体的修复
这个洋垃圾键盘中另一个需要保留的部分就是轴体了,也就是玩家常说的拆机轴。同样的由于年代久远,所以上面的轴体都需要先清理后才能使用。

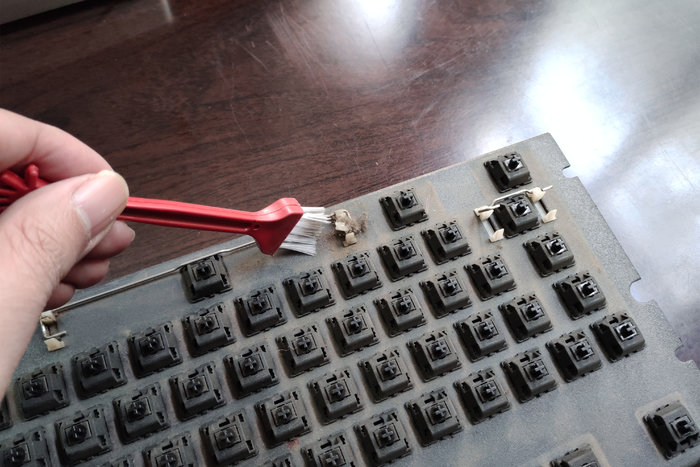

先简单的清理下上面的尘土,避免拆轴的时候弄的满身是灰。
清理完毕后开始进行拆轴的操作。

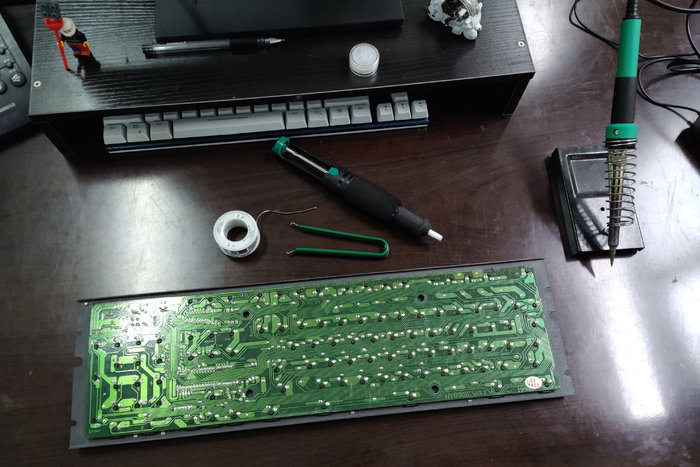

拆轴对于新手来说可能会有点难度的,需要用到电烙铁,吸锡器,焊锡,拔轴器等工具,这里就不展开说了。

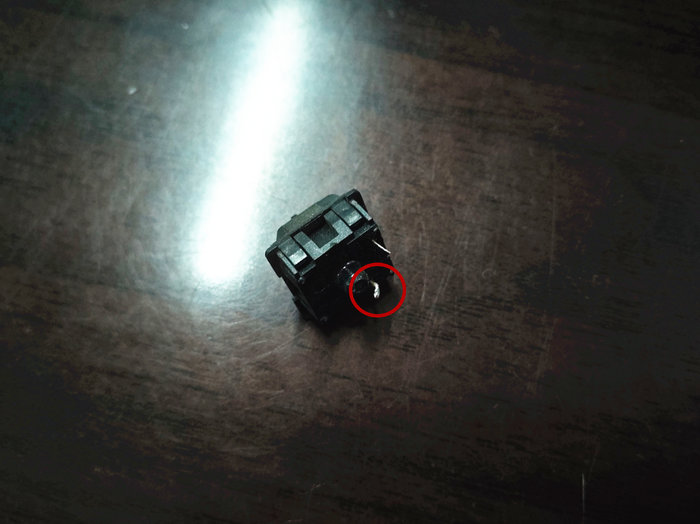

不知道为什么这把键盘上的轴体针脚都被弯折过,因此在拆轴时还需要将针脚掰直,确实真费了点力气。
花了半天的时间将轴体都卸下来了。此时就可以进行下一步工作——轴体修复。
为什么还要修复轴体,因为在长时间的使用下,轴体不可避免的会由于磨损或进灰而出现各种各样的问题,因此为了保证轴体的手感,修复是一定要做的。
由于我并没有各位大佬们的超声波清洗机,所以整个清洗过程都是亲自动手完成的。

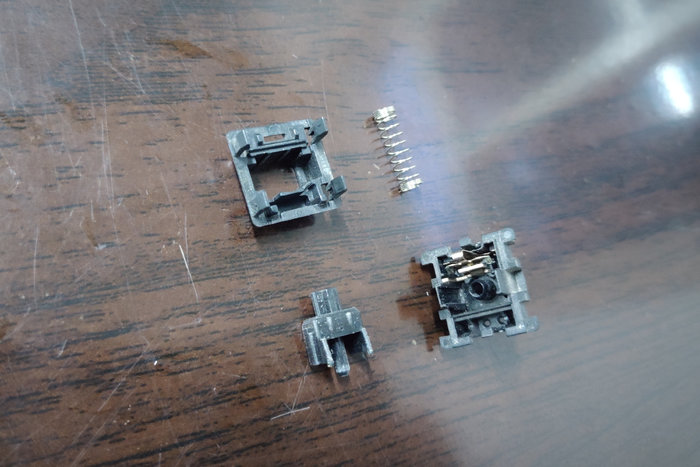

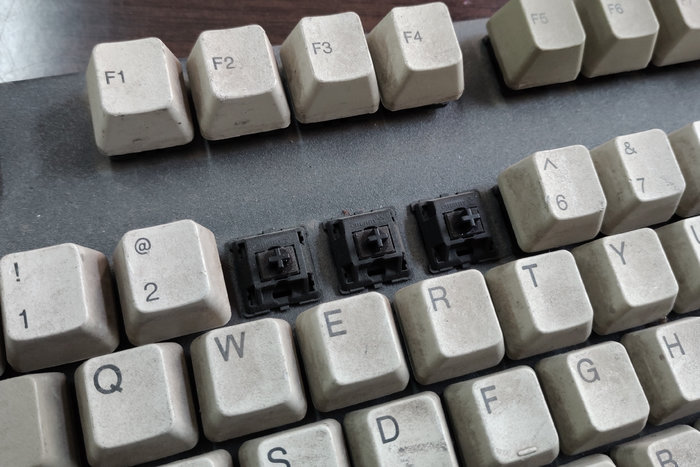

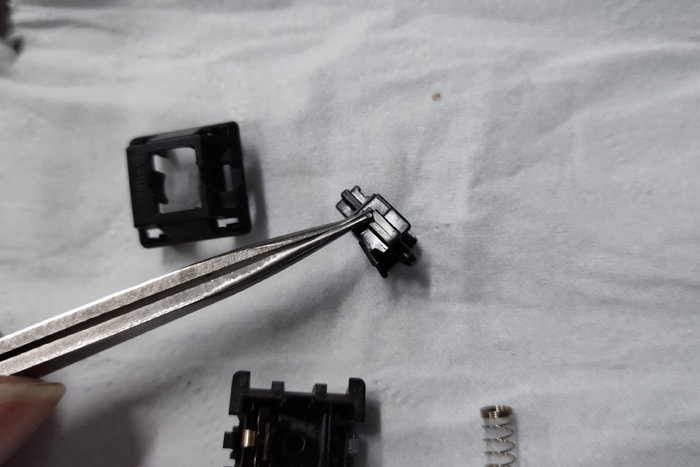

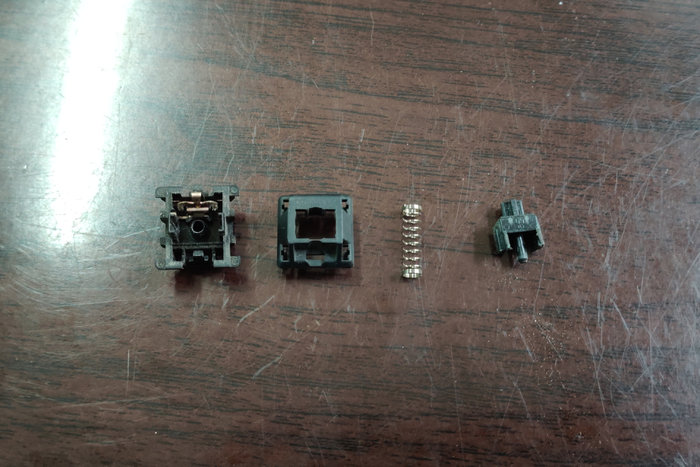

先用镊子打开轴体,能够看到轴体内部有大量的尘土,轴芯也沾满了灰尘。但庆幸的是轴体金属片很新,看上去并没有氧化的痕迹,可以判断这把键盘在之前使用的并不算频繁,金属片没有变形,很挺实。因此这次并没有把金属片拿出轴体进行清理(其实这么做还是有点冒险的)。

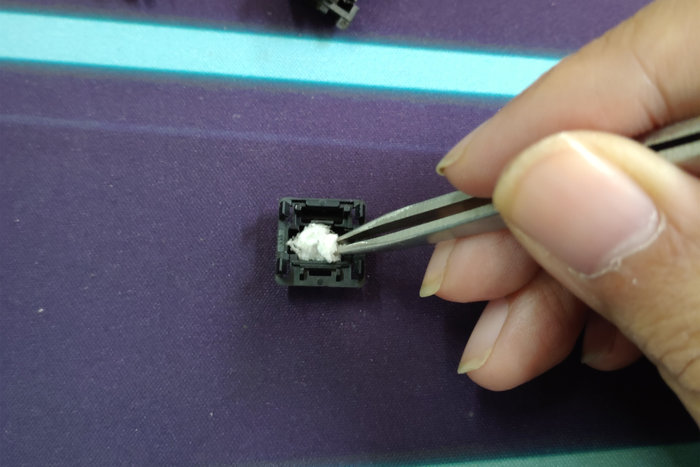

首先第一步清理轴体里面的尘土,用棉花粘上一些酒精,用镊子夹住后把轴底里里外外的擦拭干净,特别是轴芯轨道位置需要额外注意,避免异物而影响手感流畅度。

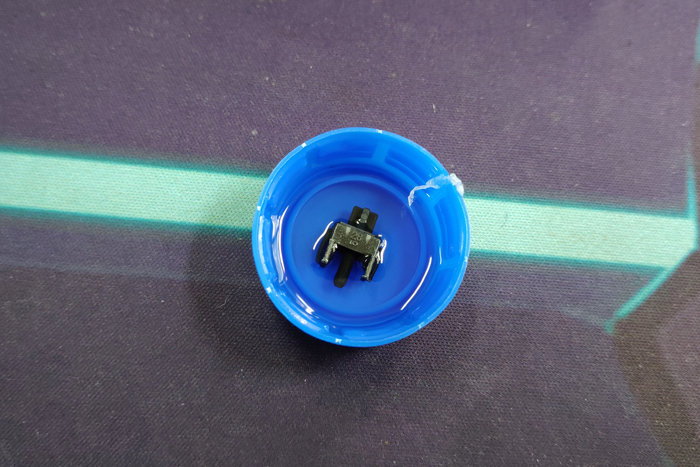

轴体和轴盖因为较小可以直接放到酒精中进行清洗。完毕后用纸擦拭干净。

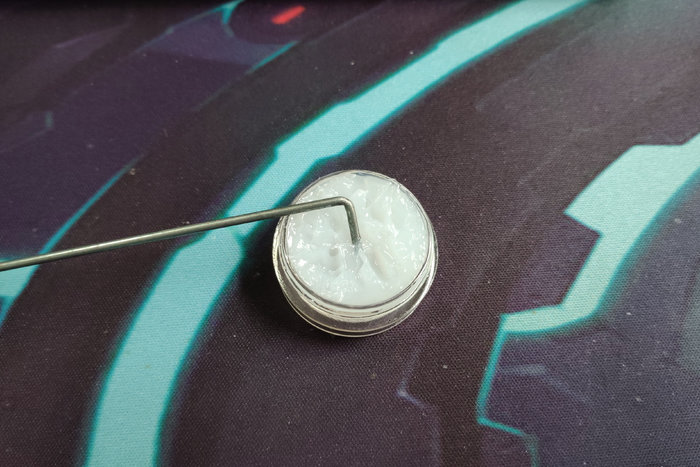

第二步需要将轴芯的摩擦区域进行润滑。
说实话这里的学问挺多的,哪个部分该上油,哪个部位要清理都各有各的说法。
不过可以肯定的是哪种说法操作起来都十分费劲。
连清理带上油我一上午也就弄好了14个轴出来, 而全部的轴体一共用了两天半的时间。
由于轴脚在拆轴时都是弯曲的,因此需要将轴体针脚用钳子掰直后才能使用。
这样轴体的拆卸、清理到修复合计花了差不多三天的时间,说实话真的有点累,清理时既需要细心也需要耐心,没有一定的定力还真干不来这活。
3、修理PCB

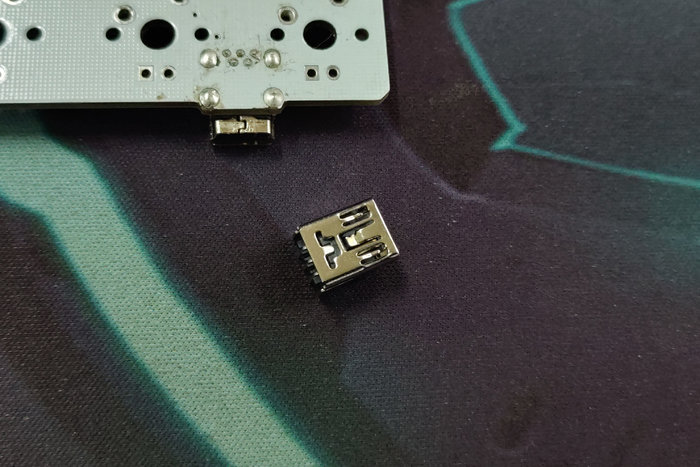

之前说过了这次使用的PCB因为接口问题所以卖家将其贱卖了,这个漏对于我来说简直太值了。测试确定为USB接口问题后,在网上买了个5脚弯头的mini T口,将原先的替换后PCB就可以正常工作了。
在拆卸的时候需要注意由于针脚孔都非常的小,所以建议直接滑焊,然后用力一拔就可以将其拿下来了。
重新焊接后测试没有任何问题。
4、重刷配列
上面清理键帽的时候说过因为之前的洋垃圾键盘采用WKL配列,所以其最下面一排使用的是7U空格以及两个1.5U的Alt和Ctrl,这样现在的PCB轴体针脚并对不上键帽的配列,因此需要重新刷配列。
这款PCB采用的B板形式,直接使用QMK就可以重新设置了。

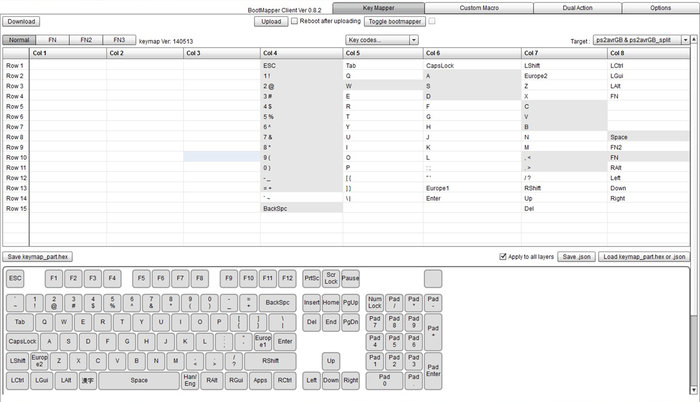

打开BootMapperClient软件,点击Download按钮后就可以加载现在的配列布局。
可以看到之前的PCB预存的为左移2U配列。
根据WKL配列的键帽需求将回车键改为了大L形,“”键上移到BackSpc键左侧,原先的BackSpc改成了1U长度,下面一排空格改为7U长度,Alt和Ctrl左右平移了下。因为PCB上的针孔太多了,所以我就直接把RAlt和Fn写入了两个格,省的找了。
当然BootMapperClient软件也可以对RGB灯效进行调节,既然用到了透明底壳,灯效方面肯定要启动RainBow模式了,颜色采用了7色加Flow效果。
因为单板子并不好看,所以在这里直接看成品展示。

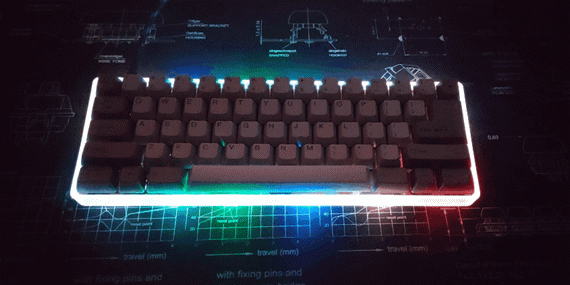

传说中的RGB灯带效果就是这样设计出来的。
5、卫星轴的调试
卫星轴的调试也至关重要,它决定着键盘大键位置的顺滑程度,如果处理不好,那将会是十分坑爹的体验。
因为使用的是最普通的透明卫星轴,所以并没有原厂剪脚的问题,但是为了减少异响和晃动必要的处理还是要做的。

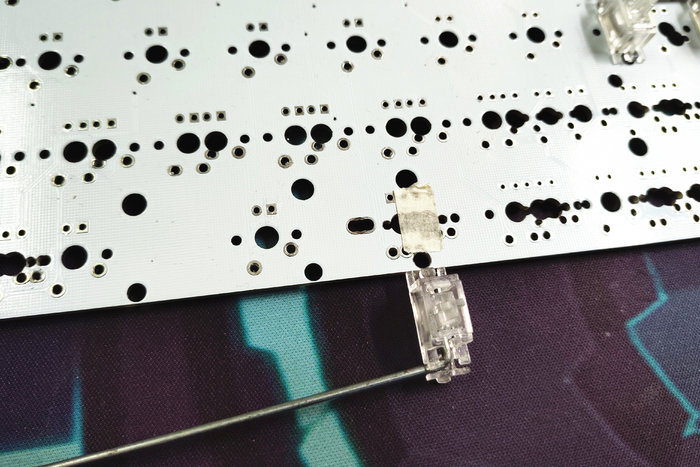

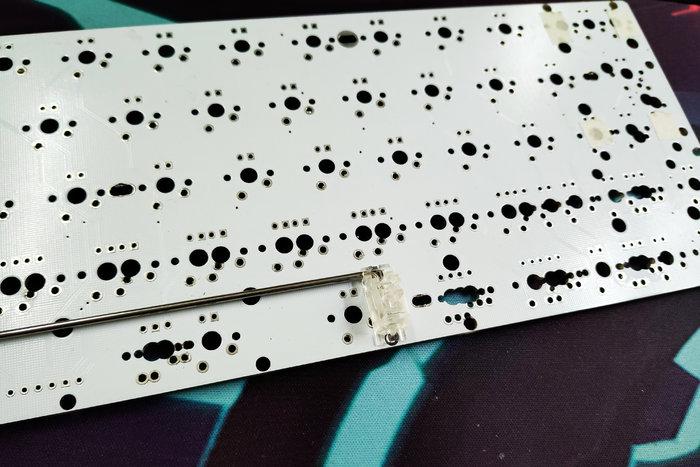

首先在卫星轴下方的PCB上贴一层薄纸,这样可以减少轴芯下落时的振动,在摩擦区域涂抹润滑脂则可以有效的降低异响,提高整体手感。
调整完毕后将卫星轴安装到PCB上既可放在一边待用了。
6、定位板的调整
为了降低成本,这次的定位板采用亚克力材质。好处轻薄、易加工,坏处是定型不太稳固。
撕掉保护膜发现里面的颜色还挺好看,有点蜡黄材质的感觉。
不过试了试发现定位板左侧卫星轴位置有点碍事,所以对边框位置进行了处理。
这下这把客制化键盘的整个配件都整理完毕了。
将这些配件全部弄清前前后后花了差不多一个星期的时间,对我来说虽然有点赶也有点累,不过好在我一直乐在其中,做自己喜欢做的事就是可以这样忘记烦恼。
四、关于组装
配件整理完毕后就可以开始组装了,组装的过程相对于配件清理会轻松很多。

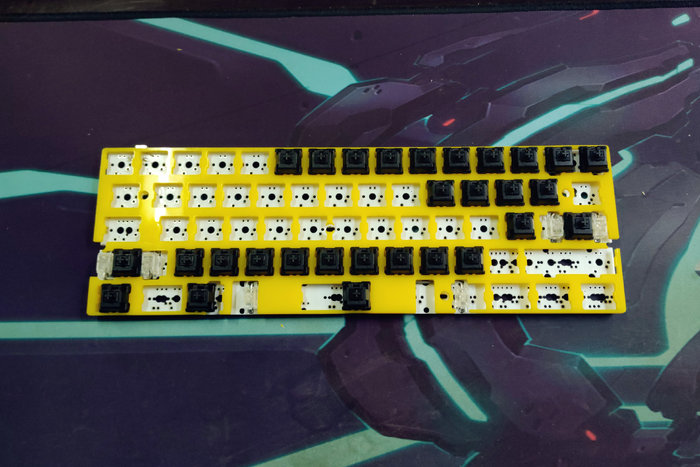

先把轴体固定在定位板上,然后将轴体针脚插入PCB中。
这里需要注意,由于PCB上的很多孔位并不止一个轴体的位置,所以在放置后需要先预按上键帽查看下键位是否对其,避免焊接后出现错位的现象。
检查完毕后将所有的轴体针脚都插入PCB中等待焊接。
同样具体的焊接过程这里就不展示了,需要注意的是因为定位板和PCB存在一定的曲翘问题,因此我在焊接前会用胶带将它们固定下,这样焊接后才会够牢固,没有缝隙。
焊接完毕后检查是否有歪轴或者高度问题,如出现问题再重新进行修补。

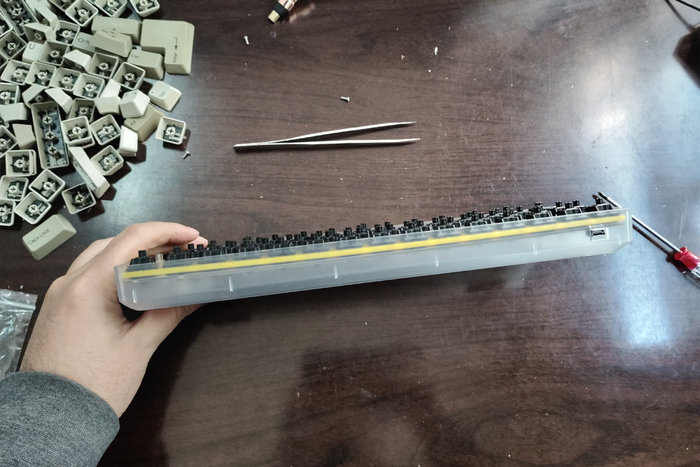

内胆制作完成后就可以将其固定到透明外壳里面了。

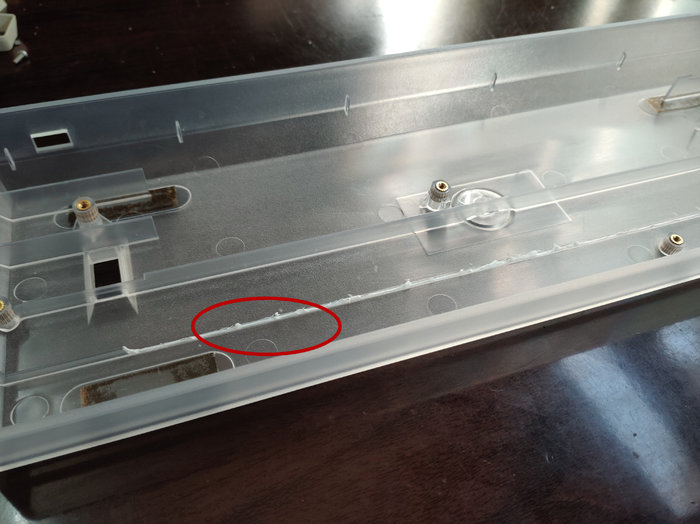

但事情的发展并不会总是一帆风顺,安装内胆时发现壳内的加强筋有点碍事,当拧紧螺丝后板子两边变形,还需要除去修改下加强筋。
将碍事的加强筋掰下来后内胆就可以平稳的安装进去了。
用螺丝将其固定在外壳里面,整个键盘也就基本成形了。
最后按照键位安装上之前清理好的键帽。
这把160元低成本制作的客制化键盘就算大功告成了。
其实这把客制化键盘对我来说更多的喜悦是动手的乐趣,体会其中的意外与惊喜才是它真正的魅力。
