ROG STRIX Z390-E / 9900K / RTX2080 装机展示

by CatalystX 2018.11.8
搞机这么多年,选择白色机箱装机还真的是第一次,倒也不是因为不喜欢这个颜色的机箱,主要还是自己比较偏爱铝合金机箱的缘故,铝箱由于材质上的原因,貌似要实现白色,工艺上是会比较的复杂,都是一些限定版本上采用的比较多,量少价格还比较的贵的那种,所以在这之前一直没接触过,不过这两年采用烤漆的铁皮机箱倒是不少,其中就包括了这次装机选用的恩杰H系列的机箱。

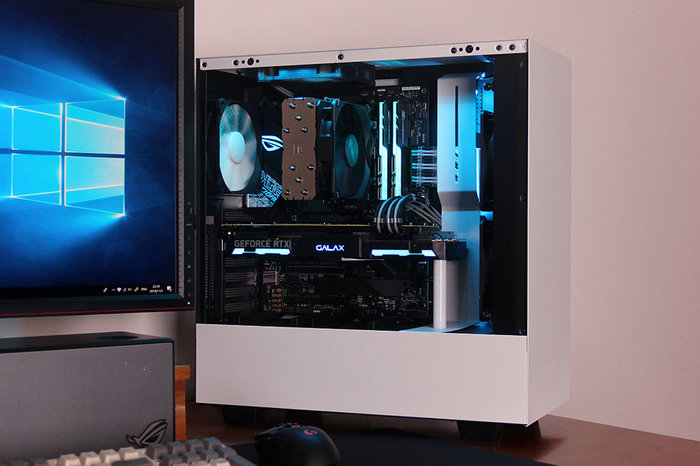

效果展示:
对于这台主机,其实国庆期间就已经答应过朋友要搭起来了的,不过那时候正处于硬件新老交替的节骨眼下,并不建议他出手,于是乎才拖到了今天,也好临近双11各种预热促销什么的,会比较的适合装机,本着硬件买新不买旧的原则,选用的是最新的Z390平台及图灵显卡,主机定位要兼顾生产力及战斗力,所以配置方面也算是蛮高级的,采用的是9900K和RTX 2080的组合,同时外观颜值还得在线耐看,所以机箱就尝鲜选用了这款白色的恩杰H500I。
整机配色方面由于H500I这款机箱并非采用通体的白色设计,所以硬件颜色方面的考虑也就没有纠结太多了,不过后面选下来也基本都是黑色系的,部分配件本身也有一些零星白色细节做为辅助点缀,实际装机后的效果,也还是贴近这款机箱原有外白内黑的设定,看惯了一体式水冷的,这次选用风冷搭配,外观个人觉得效果也还不错,其实主要还是考虑到风冷的稳定性及长久性,毕竟主机一方面还要兼顾工作,一体式水冷多多少少还是会有点顾虑的吧。
具体配置如下:

CPU:I7 9900K

主板:华硕 ROG 猛禽 Z390E

内存:芝奇幻光戟 3200 C14 16Gx2

显卡:影驰 RTX 2080 大将

SSD:阿斯加特M.2 NVME 250G

机箱:恩杰 H500I 白黑配色

电源:恩杰 E850 金牌电源

散热:采融 Artists3 风冷散热器
至于主机的背线,这款机箱本身就理线方面做了一些卡槽及优化,理线过程还是比较的愉快,简单的梳理了下,效果还算是蛮理想的,不过这边由于采用包网蛇皮的定制线方案,实际收纳在机箱背面的线槽里会显得比较的拥挤,没办法完全利用到中间部分的线槽,会更适合普通的电子线或者镀银线,而对于I版本内置的控制器,由于相关的灯条及线材出厂的时候就已经事先布置好了,实际对于背线的整理影响并不大,同时这玩意也可以起到一个收纳风扇线材的作用。
而机箱的正面,得益于那块白色挡线板的设计,也是这款机箱比较有特色的一个设计,可以让线材和箱内空间起到一个过度和隐藏的作用,实际效果真心不错,即便使用原装线材,估计正面的效果也不会差。

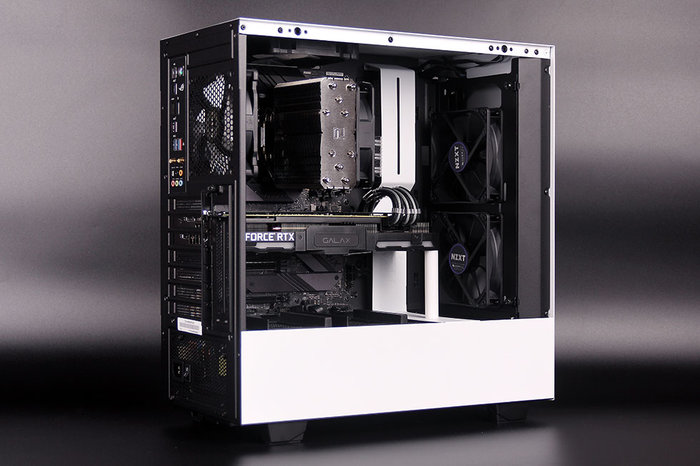

不过由于挡线板的存在,主板最大也只能兼容到标准的ATX规格了,布局及空间的利用率控制得也还不错,实际装机后还是蛮紧凑的。
对于显卡的兼容性,即便是前置安装一体式水冷的话,应该也是可以通吃目前市面大部分的显卡,这次选用的这款影驰的RTX2080大将采用的就是三风扇的的设计,实际长度可以达到30CM左右了,目测34 cm以内都是没有问题的。
而对于风冷散热器的兼容性,选用采融的Artists3散热器,标配一个12CM的风扇,装入箱内感觉就已经差不多了,目测如果采用14CM风扇的散热器估计会比较的危险,官方给的最大值为165mm,而Artists3也已经达到了158mm了。
最后机箱的菊花部分,这边也没什么好说的,就机箱侧板玻璃的固定和另外一面侧板采用的是相同的模式,也就是通过手拧螺丝固定扣在机箱的尾部,并非常见的正面无脑式的4颗螺丝固定的方法,还有就是这款机箱支持显卡垂直安装,不过个人觉得这种设计并不实用,因为并不适合大部分非公版显卡的散热,关键是就连最新RTX公版采用也是开放式的散热模式,而恩杰匹配的PCIE延长卡槽也没给到,实际真的只能是看看。

灯光展示:
由于朋友要求在保证主机性能的同时,同时还需具备酷炫的灯光效果,所以才选择带I版本的H500,至于其它硬件的话,就目前的趋势不想要灯光的话,那你只能选择低端配件了,所以就三大件主板、显卡、内存都具备RGB灯光,只是后期堆在一起,灯光没办法关联在一起有点蛋疼,只能通过各家的灯光软件统一调成相同的颜色,这样比较和谐一点,至于为什么没有选择灯扇,实际是个人建议,因为H500I本身灯光就已经足够强大了,如果选用灯扇估计就太过灿烂了,另外也比较省钱不是吗。
而恩杰这款CAM控制软件,灯光控制部分真心还是挺强大的,这边我也就只能说说,对于实际灯效有兴趣的朋友可以去找找相关的视频,图片的形式,真的展示不出来,不过相较于各种炫目的RGB灯光效果,个人还是比较喜欢这种统一单色的,真的会耐看许多许多,那种玩意真的只能新鲜一时。

相关配件展示:
国际惯例展示下这次装机的部分相关配件,首先是主板君选用的是华硕ROG猛禽的Z390-E版本,就实际需求的话比较符合朋友要面子又要好看的需求,对于他来说稳定够用就可以了,不需要纯血ROG那么强大超频功能,这也是为什么猛禽ROG能够延续到Z390这代的原因吧。
虽说猛禽ROG让败家国度来得更加的平易近人一点吧,不过实际的供电用料也并不会差很多,应付普通玩家超频还是可以的,另外对比上代Z370-E散热模块,这次由银灰配色改为全黑配色颜值也还不错吧,不过个人觉得那个文字图腾相比纯血的科技图腾真的是LOW了不少,美观程度真不怎么样,有点格格不入的感觉。
I/O顶部的散热依旧采用的还是塑料材质,不过这代信仰灯安排在这里的设计,倒是挺惹眼的,另外CPU供电算是比较常规吧,采用的是单8PIN的设定。
目前华硕的中高端主板都配备了一体式的I/O挡板了,美观的同时也比较实用,接口方面,保留了传统的PS2接口,提供了7个USB接口,其中黑色为USB 2.0,蓝色为USB 3.0,红色的为USB 3.1,另外也提供了一个USB TYPE-C接口,视频接口方面依旧是常见的DP和HDMI组合,取消了上代鸡肋的DVI接口,还有就是支持WIFI和蓝牙传输,其它则是一些主板常见的功能接口。
主板芯片散热模块终于不再和M.2一起搞基了,不用在一起煎熬了,实际并在一起的设计,没有好的机箱散热辅助,效果真的是很一般。
而主板的第一个PCIE旁边也还配备了一个M.2接口,主板PCI-E卡槽方面分别提供了三条PCI-E 3.0X16(由CPU提供信道支持),其中灰色采用金属加固设计的,均支持单卡X16模式,双卡为8+8,三卡为8+4+4,最底部黑色实际只提供X4模式,另外三条PCI-E 3.0X1则为Z390芯片提供。
SATA接口方面只配备到了6个,对于普通玩家来说真的是够用了,或者完全用不到,毕竟现在大部分人选择还是M.2接口的SSD来得方便些。
这边M.2硬盘选择并不高级,用到的是阿斯加特NVME 250G,算是这台机子里面比较理智的一个选择吧,后面实际使用性能表现也算是中规中矩吧,而这块SSD运用了石墨烯这种材料用来辅助散热,实际的温度表现也符合了本人预期值,本文的后面会有相关测试。
这边可能会不搭,整机就安排一张250G的硬盘够用?实际需求也就装个系统,后面弄个魔兽也是够的,不过后期肯定还是会添加或者调整的。
M.2散热马甲改良后,实际装机后硬盘的替换升级也会方便许多,按照上代的一体式的设计,需要先卸掉显卡后,才可以进一步的卸掉散热模块,更换M.2硬盘。
因为情怀推荐朋友购入的采融最新旗舰风冷散热器Artists3,话说曾几何时真的记不大清楚就采融的变形金刚被我买进卖出了多少回了,所以这次他们家的新款旗舰散热器就顺便体验下哈。
采融在做工方面还是挺靠谱的 ,新旗舰Artists3的质感及做工还是和以前一样,散热器的整体做了镀镍,鳍片的焊接分布同样也还保持着较高的水准。
Artists3采用了5热管的设计方案,可以应付230W以内的CPU,所以对于这次装机的99K并没有什么好担心的。
整体设计属于较容易吹透的薄型散热器,这样的设计可以避开高个的内存,完美兼容高条,同时搭配了一枚也是新设计PT1850的高风量风扇。
内存方面依旧是颜值比较高的芝奇幻光戟,烂大街的条子,具体型号为F4-3200C14D-32GTZR,工作需要后期有计划上64G,所以直接一步到位选择单条16G的,顺便说下目前的内存真心亲民了许多,但远没有最低的时候低。
内存搭配散热到主板上的感觉,真的是久违了的既视感,太久没碰风冷了,风冷散热器不像一体水那样可以在主板装箱后安装,普遍的建议都是在主板装箱前完成,后面会舒服很多,越大越是如此。
说实话个人对于这代RTX显卡还是比较的失望的,主要是性价比太差了,选择2080TI肯定是不大实际的,相较于2080版本,虽然对比1080TI没有什么特别大的提升,不过倒是有点战未来的感觉,毕竟目前支持光追及DLSS游戏还没发布,且后面的驱动慢慢完善也许会有惊喜吧,而在驱动方面1080TI是没有未来的,搞不好还会给你负优化,反正这样的一块显卡对于一个只会玩魔兽的玩家也是完全够用的了。

而这次选用的RTX显卡为影驰的2080大将版本,采用的是目前旗舰显卡常见的三风扇规格,纯黑的配色相对于另外一款GAMER版本低调了很多,正面也没有大多花哨的设计,个人对于显卡的选择首先要考虑是对于机箱的兼容性,然后再就看散热器的外观适不适合自己的审美。
对于选择影驰2080大将这款显卡,首先是PCB貌似采用了和公版一样的设计方案,实际是不是这样我是没有那个勇气去拆解验证了,可以肯定是2080TI大将是一致的,这样的话后期就有了改水冷及上第三方一体水冷的可能性了,显卡自身高度也比较的不挑机箱。
然后就外观颜色方面,感觉蛮适合H500I这款机箱,设计会低调些,但也还是添置了灯光,不过并不是GAMER那种的流光灯效。
另外一点证明其采用公版PCB方案的证据就是供电接口胶壳,同样的8+6的供电模式,一样省心省事的把8PIN接口硬改6PIN接口的模样,让人印象深刻。
I/O部分倒没有公版的那种酷黑的设计,接口方面那也是保持一致的,三个DP接口,一个HDMI接口及一个TYPE-C接口。
选用恩杰H500I的机箱,其主要采用的是钢材质,极简的外型设计下就是一个方方正正的铁皮箱子,简单的同时会比较的耐看,非常适合朋友这种类型的闷骚男,这种设计也是目前机箱领域的一种趋势吧。
相对于传统机箱侧板整块的钢化玻璃的设计,H500I这款机箱在侧板玻璃上只是选择了电源仓上部的区域比较的不一样,同时也简化了固定玻璃的方式,不再沿用传统的4角螺丝固定,而是将玻璃侧板通过卡位的形式陷在电源仓上,然后玻璃侧板边缘通过手拧螺丝的固定在机箱的尾部。
机箱实际尺寸目测会比标准中搭机箱偏小一点,属于紧凑型的ATX机箱吧,实际可支持的散热规模也就比其大哥H700砍掉了不少。
机箱的尾部及顶部均配有两颗12CM风扇,其中顶部的风扇位也可以安装14CM规格的,不过并不支持上一体式水冷,个人觉得如果只是可以安装个风扇的话,真心没必要!对于整体的散热影响其实不大,关键是不美观还容易落灰。
机箱的前置配备有一个可拆卸式的风扇支架,这里可以安装两个12/14CM的风扇,当然也可以选择安装240/280的一体式水冷冷排。
而前置风扇位的进风口则安排在机箱内侧面板上,可能是恩杰的设计师考虑机箱整体的美观程度更多一点吧,侧面板上的开孔散热规模并不算特别的大,不过实际装机采用的是风冷方案,估计影响并不大吧。
机箱的I/O部分则全部安排在了机箱顶部,从左至右分别是开机键、两个USB3.1接口、耳机耳麦及硬盘指示灯。
配件部分的最后是和机箱一同购入的恩杰E850金牌电源,也就是850W的功率,对于这个平台大大的够用了,对于恩杰的电源本人也是第一次接触,按照官方的说法,这玩意其实是海韵代工的,质量方面应该还是靠谱的吧,信心满满质保10年,应该就可以说明问题了吧。
印象中恩杰也出过一个白色系列的电源,价格貌似挺实惠,不过现在好像是停产了,而这款纯黑色电源是最近才刚推出的,也算是本站赶个首发吧。
电源并没有太多花哨的设计,不过在一些细节处理上,还是体现出了恩杰差异化的产品设计风格,就侧面内凹的这个处理就给人很不一样的感觉。
同样的波点式的风扇罩,也是蛮有恩杰目前产品极简设计下的那种感觉,而外壳采用的是一体式的设计,内置的12CM风扇和海韵的金牌电源一样支持低功耗运行下停转功能,不过并没有额外配备开关供玩家自行切换。
同样的也是采用全模组的设计,不一样的是附带了一个MIN-USB接口,支持恩杰的CAM控制软件检测电源的实时功耗,而电源风扇切换同样也是通过这个软件实现的,这也就是为什么这电源并没有配备物理开关的原因吧,本人老早以前也用过显示功耗的周边硬件产品,要实现的话会比较的繁琐,各种接线什么的,而这个功能,对于电源功耗有窥视欲的玩家来说还是挺方便的。

性能测试:

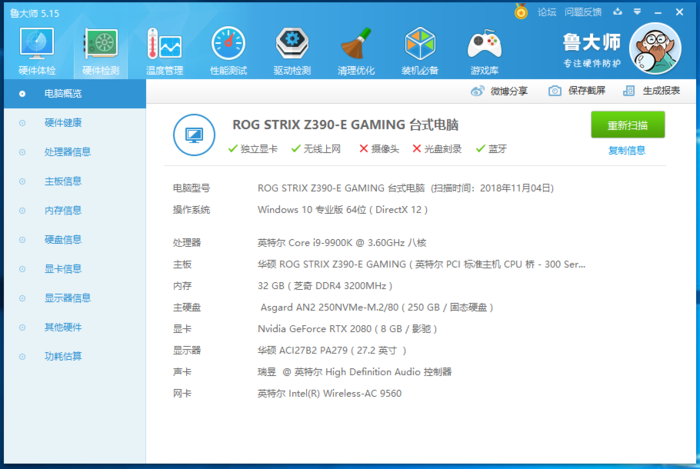

首先是娱乐大师的配置详情及跑分。
既然选择9900K,那必须要超啊,关键是这代牙膏挤多了不说,祖传的硅脂也终于换成了钎焊,这边1.3V锁5G,分数提升还是蛮巨大的,甩了按摩店的2700X整整一条街。
实际的满载温度表现也算还是可以接受的吧,如果是8700K不开盖的情况下,那已经是分分钟给你破百了,而对于多了两个核心9900K,单核心最高95度(平均80度),虽然还是热,但正常使用是很难让CPU满载的,换成钎焊导热的效果还是有的。
CINEBENCH R15跑分。
7-ZIP基准测试。
阿斯加特NVME 250G跑分及测试中的温度表现。因为优化了散热设计,所以多次测试之后温度基本不会超过50度。性能的话,算比较常规。

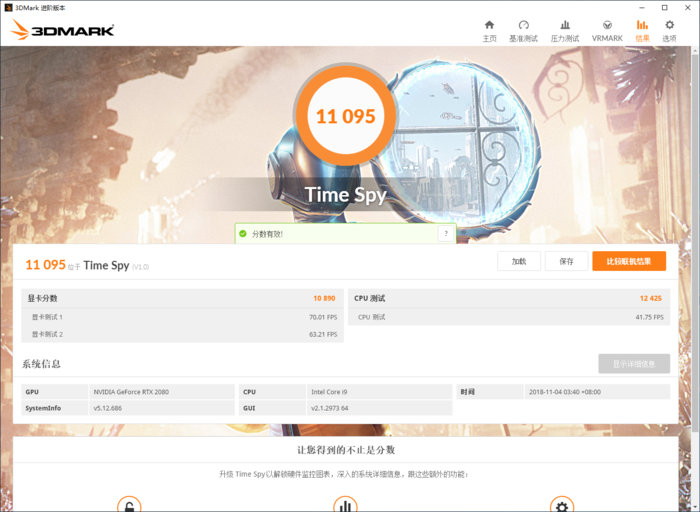

3DMARK跑分情况。
影驰RTX2080大将显卡的满载温度,最高也就73度,当然最近天气也比较凉了,我自己估摸估计夏天的话应该也不会超过80度吧,三奶的散热效果表现还是挺好的。
最后看看影驰RTX2080 大将的GPU-Z信息。

游戏测试:
实际游戏表现的话,这样的配置规格在2K的分辨率下,应该是可以通杀市面上绝大部分的游戏,而我这边测试的游戏全部都无脑式的将画质调整为最高,能开的特效什么的也不落下,实际也是毫无压力的,由于自己硬盘的里游戏并不是不多,也就自己日常玩的几个大概跑下,大家就随便做个参考吧。
绝地大逃杀也就是吃鸡,画质选项全部调为最高,2K分辨率下平均164帧左右。
守望先锋是自己玩得比较多的一款游戏,只要闲下来就会玩会,2K分辨率下超高画质平均123帧左右,如果想要144以上的话,极高画质应该就可以满足了,实际两者画质感官上差别不大。
最后是比较落伍的极品飞车20,也是最近无聊下来玩玩的,不过实际游戏下来,这款游戏依旧还是蛮吃显卡的,2K分辨率下画质全高,平均帧数只有89左右,并没有破百。

以上就本次装机体验的全部内容,希望可以给喜欢白色机箱的玩家做个参考吧,谢谢您的浏览。
