PBT热升华键帽科普贴

by 深圳江湾数码 2018.7.5
        利益相关声明:热升华键帽从业人员。

        键盘的从业历史大约是15年左右,键帽的从业历史大约是4年左右。人微言轻,有不对的地方大家请轻拍。重拍也无所谓,撕逼不是两三天历史了。本贴友商莫入,撕逼不雅。为了尽最大可能不引发撕逼,本贴所用的素材均为我自己生产的键帽,包括瑕疵,热升华不良,垃圾包,试模产品等各种来源。在我没有对应高度键帽的前提下,可能会部分引用友商的键帽,并指出缺点,也并海涵,为了让撕逼的影响力小一点,我尽可能用海外的键帽或是网图。 在聊到POM的时候,会引用弯弯红和弯弯青的图片。(此处为文章需要,而不是强行广告)。

      因为本人来自贫困山区,所以本贴里面的照片大部分是2002年的高端相机,Sony F717, 画质不佳,请各位理解。图片有空的时候才拍,先发文字。 虽然理论上有图有真像,但是现在是晚上了,本人没有摄影棚,所以改到白天光线强的时候打算拍图。

     同时因为我很忙, 这个贴子可能需要很长的时间更新,也有可能随时弃更,因为本人素质不是特别好(特别差),所以强迫症患者请自行去医院冶疗,本人没有行医资格,不负责冶疗强迫症。

      什么是相对完美的键帽? 我个人的理解是:

      一:不缩水(就是大家说的菊花印),对于热升华键帽而言,目前已知的只有三种材料,或许有其它材料也可以,但是目前我只知道三种。

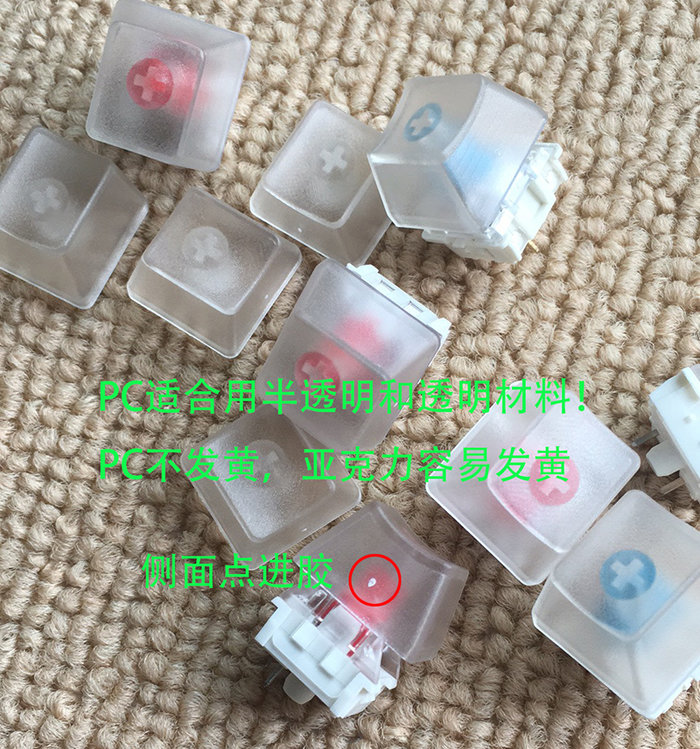

             1: 高温PC, 目前PC在业内的应用范围非常的广,包括很多透明件,透光键帽,雾白等特殊场所。PC材料从温度上来讲,分为两种,低温PC和高温PC,低温PC目前来看,能做热升华,但是失败的概率偏大。如果从热升华的角度出发,高温PC是可以的。 PC是业内应用了很久的材料,缩水率大约是0.5%,和Abs的缩水率差不多,可以这么说,大部分(90%)以上的模具,直接换个材料,调整一下模具温度(有模温机),都能直接注塑PC。 PC的优点是:透明度好,在透光双色键帽上得到广泛应用。注塑成型方便,基本上不会有缩水,每家注塑厂都熟悉这个材料。缺点:高温PC不便宜,而且PC的附着性不好,对油墨和热升华墨水的附着性不好,对UV打印和热升华,移印,丝印等各种印刷介质不够友好。




           2:POM,赛钢, 这个材料很多人也很熟悉,在机械键盘行业,POM更多的应用是在轴心上。目前Cherry及国内厂商,轴心上用的材料都是POM,赛钢有自润滑性,这个已经基本上家喻户晓了(并不是)。

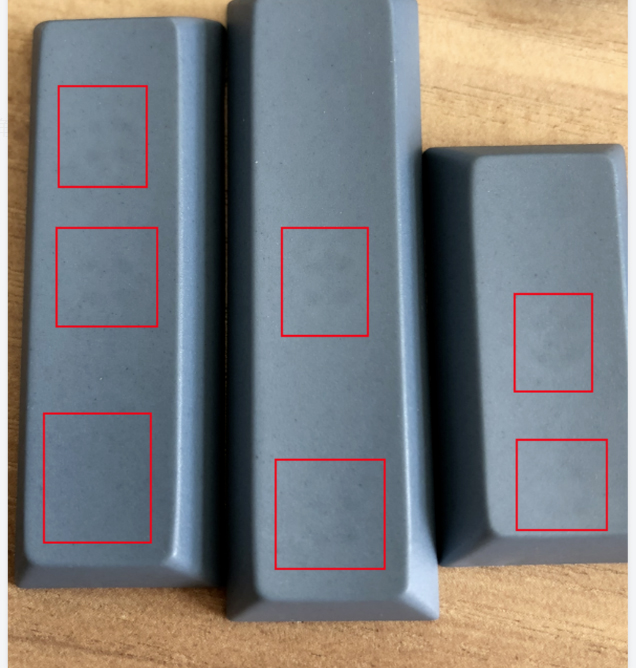

         3:PBT, 学名:XXXXXXXX(我Tmd记不住这么长的名字)。 PBT做为不打油的材料,已经在中端键帽上有立足之地了。PBT的缺点:流动性差,注塑的时候,非常容易产生缩水,就是菊花印了。菊花残,满地伤,此处将引用键设局某图片。(此处不是为了黑键设局,只是引用他的图片,他这张图片拍得比我的有16年历史的古董相机拍得好,请广大网友不要联想)。这张照片不是他正常出货的产品,是他的瑕疵品,据说已经销毁。后面讲到其它的问题我还将引用其它友商的图片,也只是为了科普的需要,不是为了黑友商。

     PBT容易引起的成形不良和菊花印,有3个主要原因, 1:注塑机吨位不够,锁模力不够。2:模具设计问题,未考虑PBT的特性,未为PBT模具做出相应优化。3:材料问题。

     PBT键帽缩水还将导致另外一个严重问题,就是相当的容易变形。变形体现在2个方面,如果是PBT单色键帽,很容易引起内凹弧线型变形,即变形的地方在进胶点的对面。(改天补图,因为古董相机的白平衡测量按钮坏了,等光线好的时候再补图。  变形体现的第2个方面是, 如果是双色键帽,则变形正好相反,会象怀孕的孕妇一样,我们有个俗名,叫胀肚子。 (图片也要等光线好的时候再补图)。 我有一套双色PBT闭口键帽,就是这个问题。

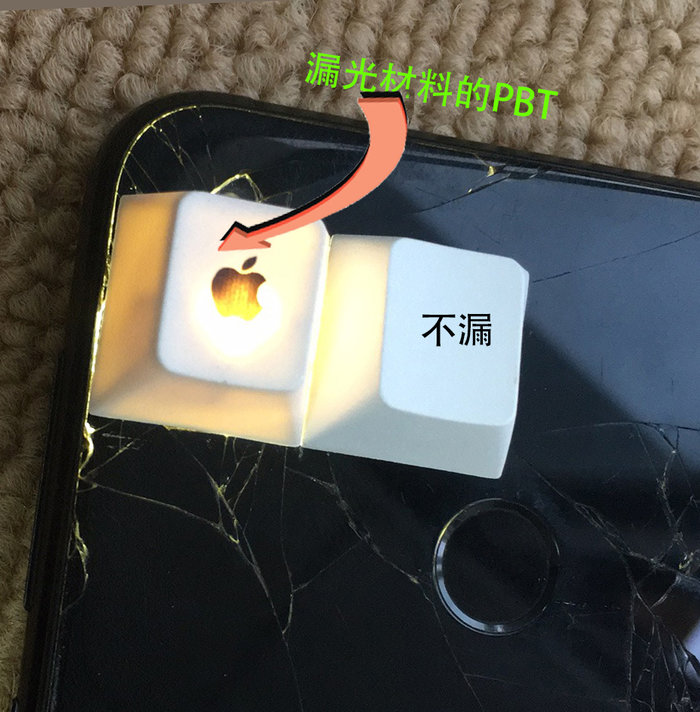

       二: 键帽不漏光。 漏光很影响产品的最终形象。 本次所用的键帽均为本人所产键帽。此处有3张图片。

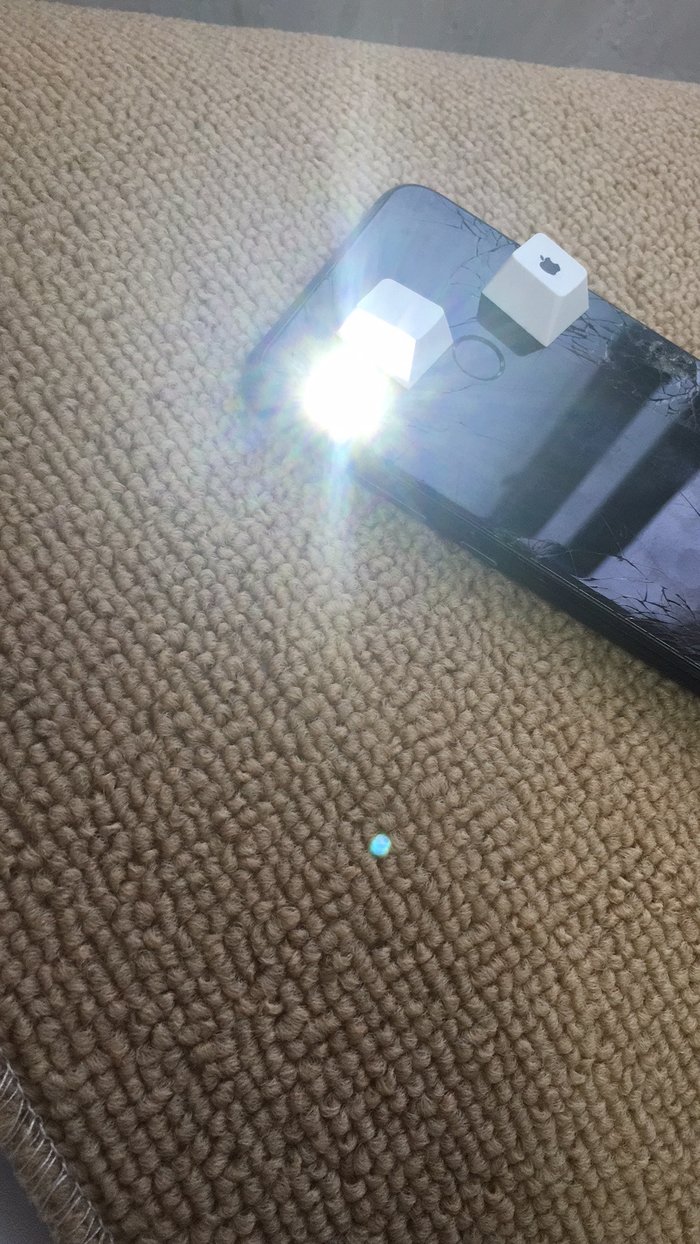

       大家对那个手机的背光灯的强度不用怀疑,那是相当的强, 至少能亮瞎狗眼。 我来一张灯的图。

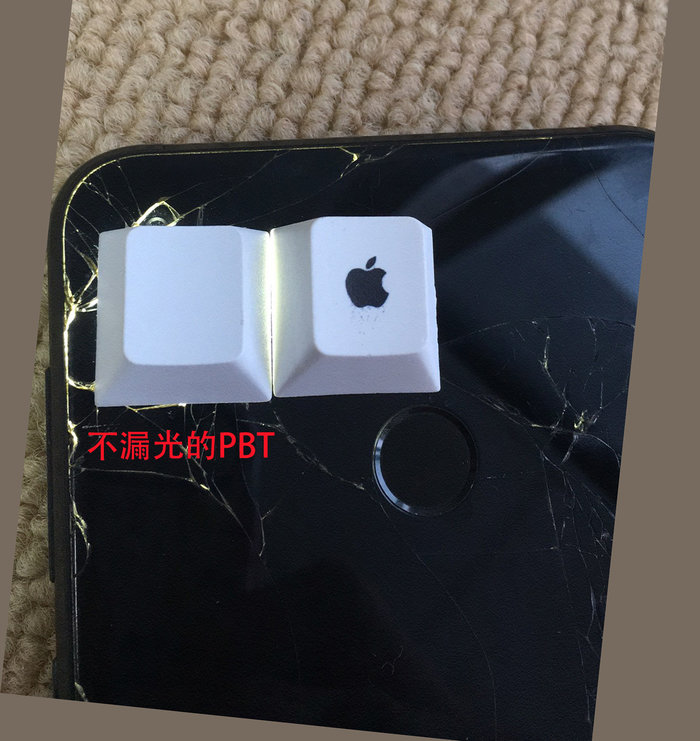

       不漏光的PBT能在台灯下都不漏光。 我再发第三张图,是我认为比较理想的不漏光的情况。



      三: 不变形。

              键帽变形和四个因素密切相关,可能还有其它的影响因素,但是我只知道四种因素。

              1:进胶方式

              2:模具设计

              3:注塑设备

              4:塑胶原材料。

               这个环节比较复杂,展开可能会超过一千字。我先打一下草稿再吹牛B。

              1.1: 进胶方式

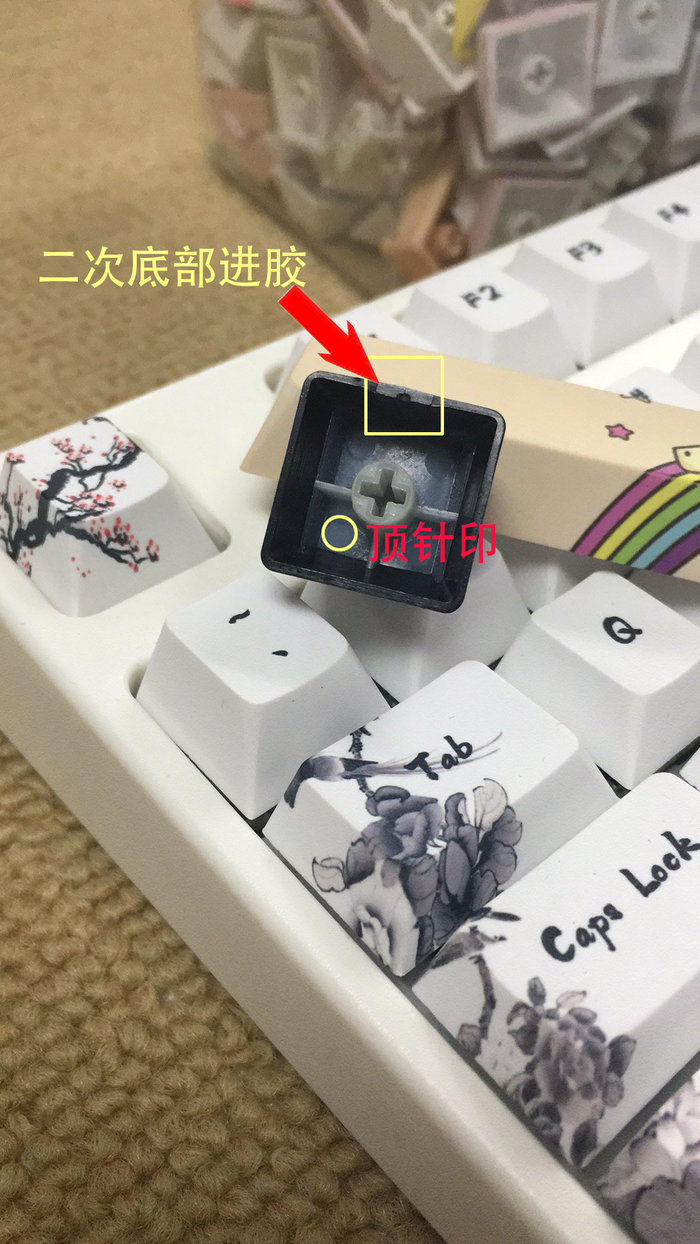

                      迄今为止,我们知道的进胶方式有四种。 1:侧面点状进胶      2:底部进胶     3:牛角进胶  4:二次内部进胶(双色PBT键帽),二次进胶的方式决定了双色PBT键帽能否开闭口字体的关键。

              1.1.1: 侧面点进胶

                        Abs和PBT都可以采用侧面点进胶。

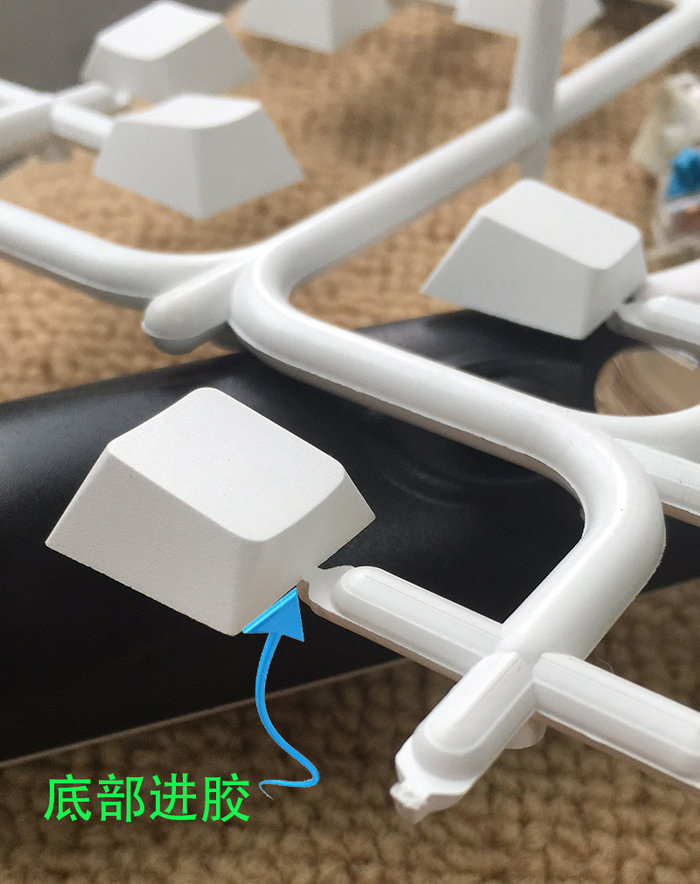

             1.1.2 底部进胶



        3: 底部牛角进胶

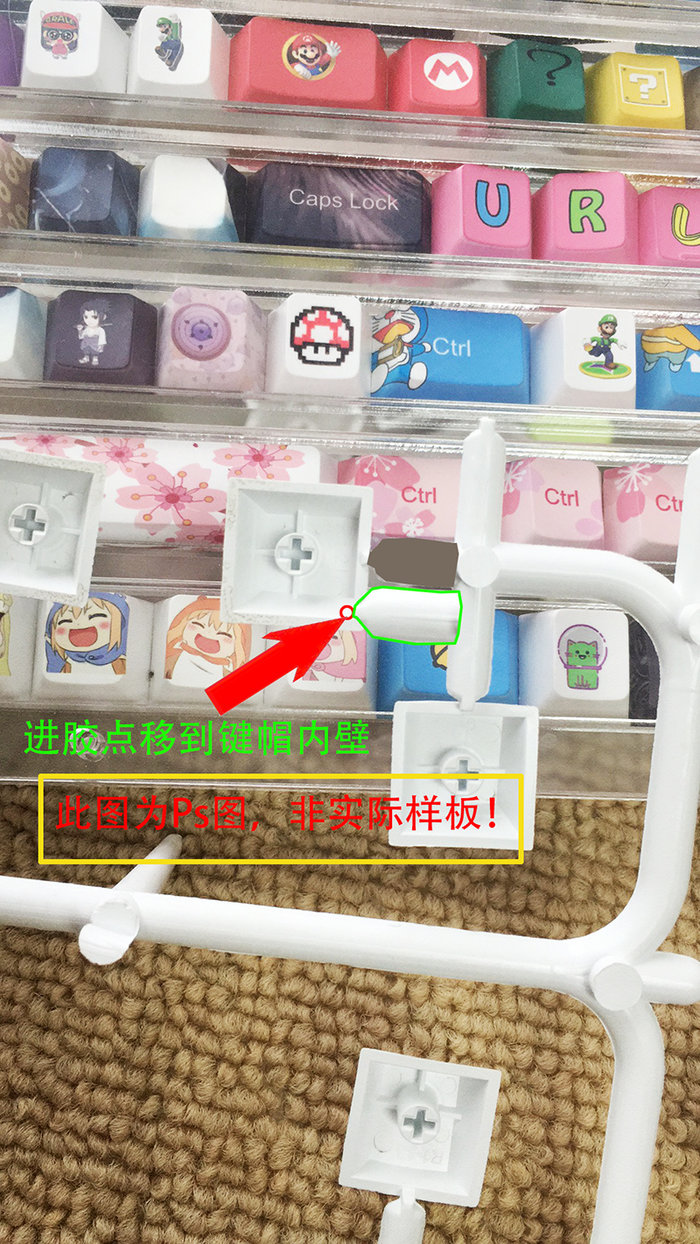

               目前我接触到的供应商,在底部牛角进胶方面, 目前只在Abs上实现了, PBT因为流动性差,目前没有实现,具体到键帽上,我还没有找到实物, 抱歉,我只能PS一张上去, 把进胶的位置给大家看一下!

                这是Ps的!这是Ps的!这是Ps的!这是Ps的!



                     另外,下面的这个盒子是我们的垃圾包, 这个盒子里面的键帽大约反映了热升华加工过程的大部分不良, 包括上色不良,定位不准,色差,变形,边缘黑印等等各种故障。

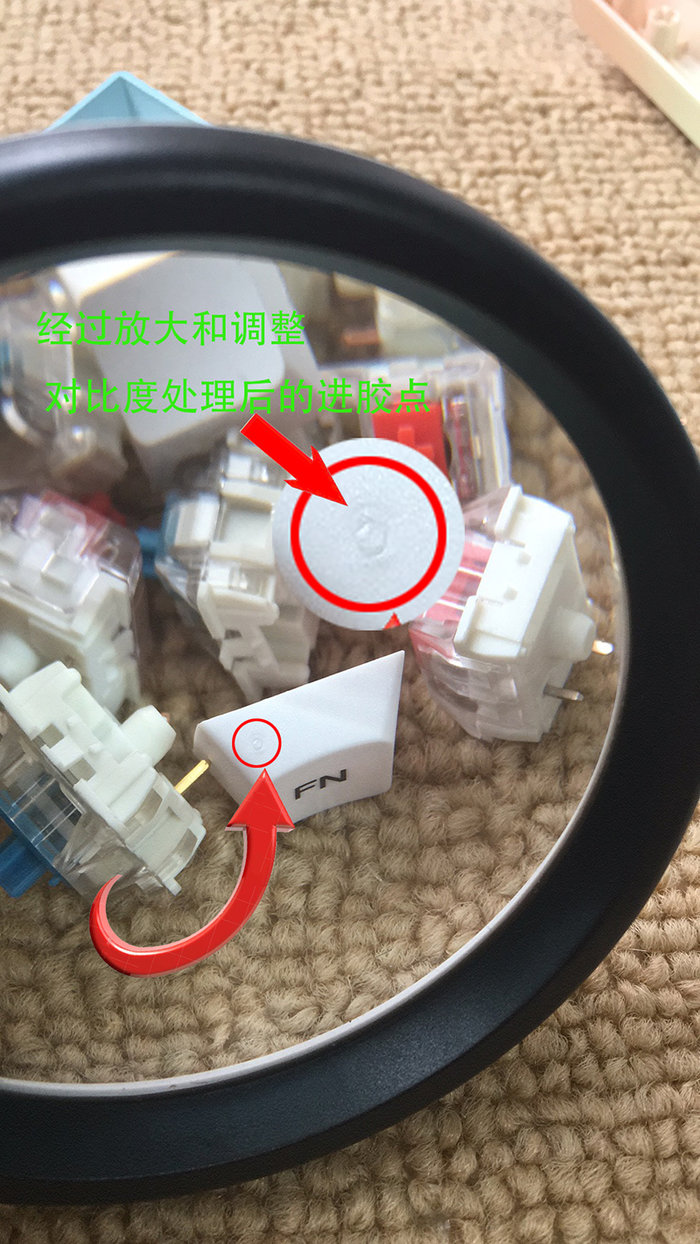

4:下面是双面键帽的进胶点。 双色键帽有6种进胶方式(可能更多,我只知道6种)。 因为不涉及到本次内容,我就只放一种上来, 是闭口键帽的进胶。   下面这个键帽是单手键盘上的一套模具。



双色键帽的进胶方式比单色的更复杂,应用最广泛的是开口Abs键帽。 我去找找素材。

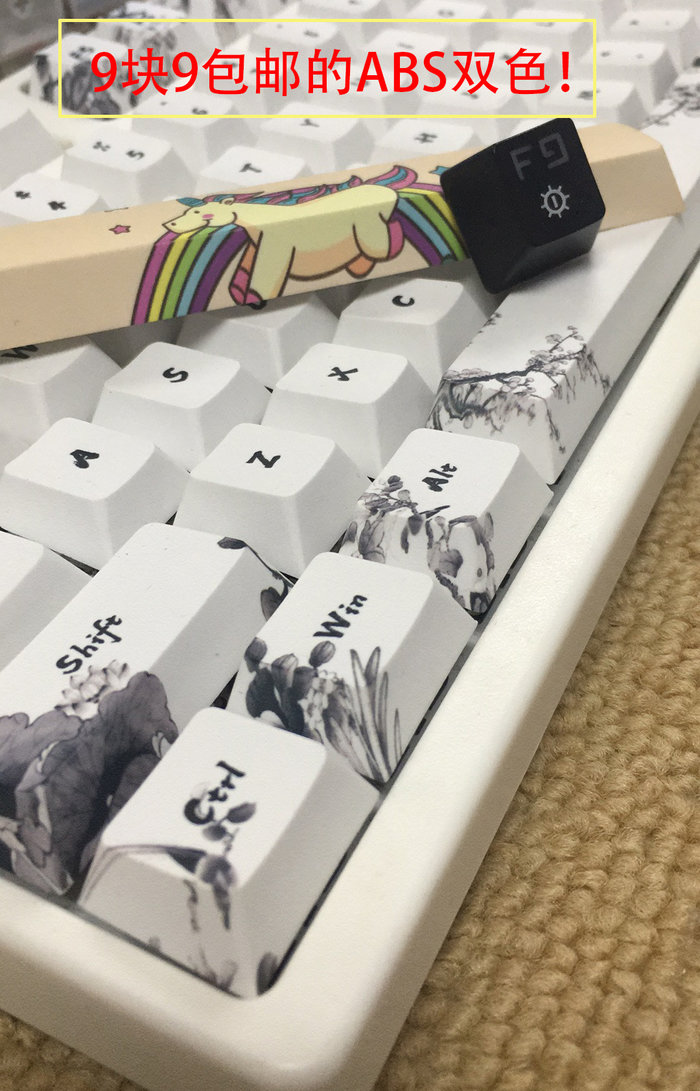

秘密都在键帽的背后。 我们把键帽的屁屁翻过来, 审视一下9块9包夜的菊花。


晚点看看光线情况决定要不要再写一点。。。 现在晚上了, 没太阳了, 光线太差了,拍不了图了。看看能不能找楼下的工地里面,找搬砖的同事借个灯用用。

      双色键帽的变形和单面键帽的变形原因不一样。  PBT双色键帽的变形是因为PC和PBT的缩水率不一样,而导致外围的PBT被撑大。 有图有真相。

        1.8:双色键帽的进胶方式

               双色键帽的进胶方式我知道的有4种,我只有3种的样板! 第四种我没有,我只能靠想像,我试着脑补一下给大家P张图!
