穷折腾之懒人DIY mini usb数据线

by trabbit 2018/1/13 14:45

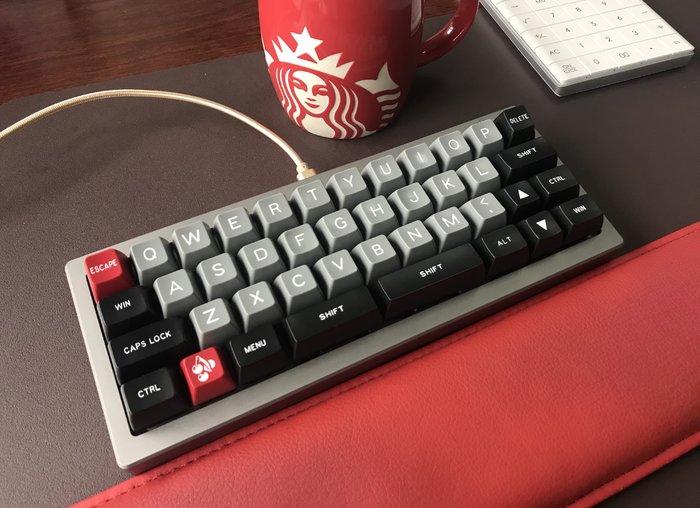

入了客制化键盘的坑以后,不折腾点啥手就有点痒。折腾完自己的小键盘后,发现自己的数据线一直很丑,拖累了Daisy 40的颜值。
因为客制化键盘是mini usb口居多,自己又主要用笔记本和mac mini接键盘,因此只能不断寻找短款mini usb线,但是量产的mini usb线很少,短线更少,看了一下DIY的线,感觉也没有特别适合自己的,而且有点贵,突然有一天,脑子灵光一闪,是不是可以自己DIY根mini usb数据线?毕竟我觉得客制化的精髓还是在于自己动手做出自己想要的东西,能自己动手做的配件,做出来用着也很有成就感。

看了一下网上DIY线的贴子,有点对动手的门槛还是有点高,说实话自组键盘焊轴的时候,焊得就是稀稀拉拉,焊连接头怕自己手残,焊完用不了几天就没法用了。另外就是逛马云家批发网站的时候,发现线材也不好找,反而还是成品数据线便宜,心想如果能用成品数据线改造就好了。最后还是决定试一试,利用成品数据线改造,就有了这贴,跟大家分享一下我瞎折腾的过程,给一样喜欢手工DIY的童鞋一点参考。

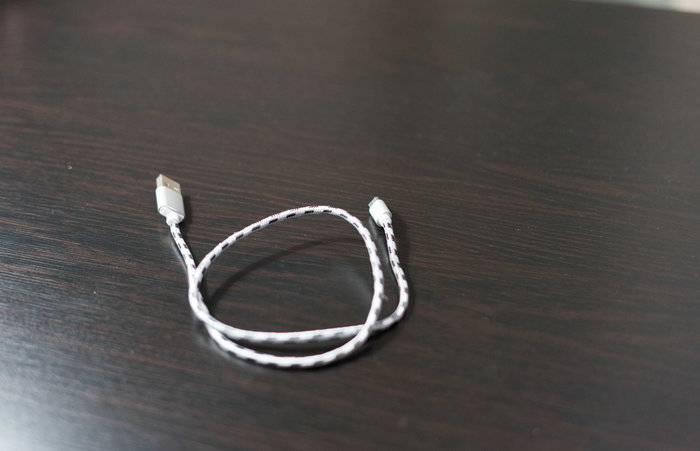

为了做试验,我先买了根便宜的试验线,因为我主要用短线,所以打算用的micro usb半米短线先做个试验。线材来源马云家批发网站,灰常便宜,质量也不错。

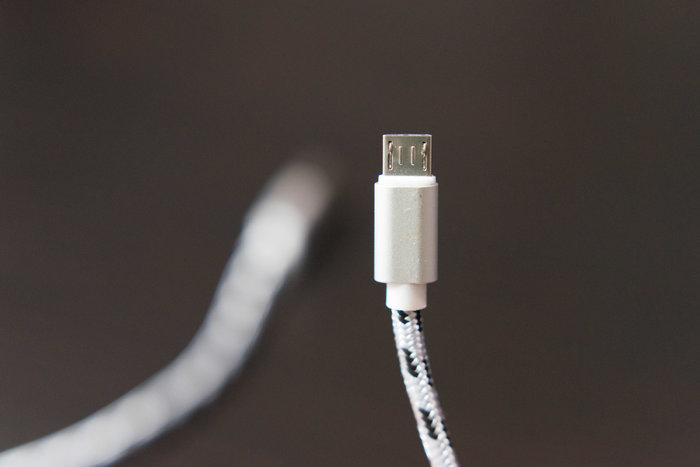

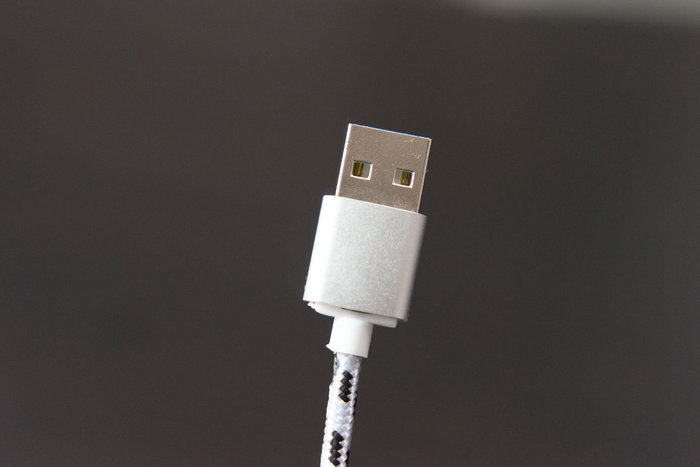

usb头和micro usb头分别都带金属外壳,编织线管,质量还是非常好的,不过毕竟是量产线,没有那么高的逼格,不过这类数据线胜在可选的余地比较多,总能找到你喜欢的来改造。

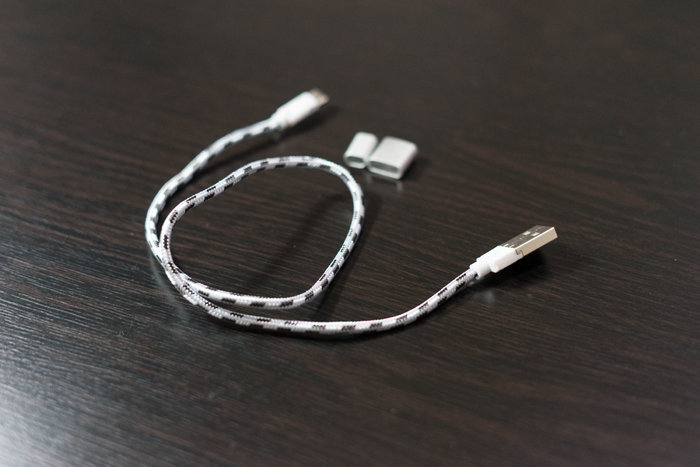

为了改造,我把金属外壳拆下来了,要不然以后改造完,这头得胖成啥样。两边的金属外壳其实很好拆,找个小锤子顺着usb口敲几下,慢慢就下来了,拆完以后就是酱紫了。
好了,接下来就是要介绍我偷懒DIY的关键零件了,这玩意估计大家看了都要耻笑我,这也算DIY好吧?其实感觉虽然有点凑和了,但是对于焊线手艺不那么好的童鞋,用这个DIY数据线的确是个方便快捷的方法,后面我用一系列方法,还是挽救了转接头DIY数据线的颜值

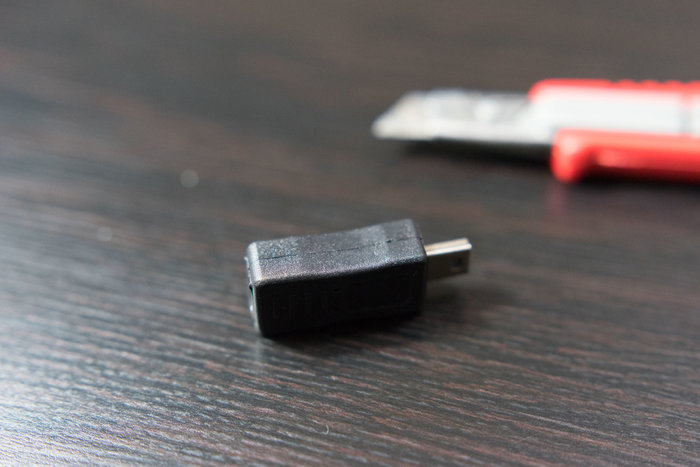

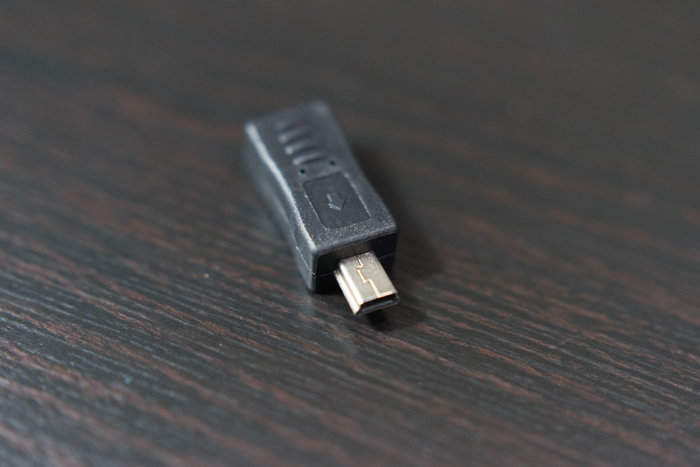

这是个再普通不过的micro usb母转mini usb公的转接头,材料来源马云家批发网站,当然这外壳太胖了,我先给它减减肥,顺着中间的线来回划几次,就可以掰开了,还是很简单的

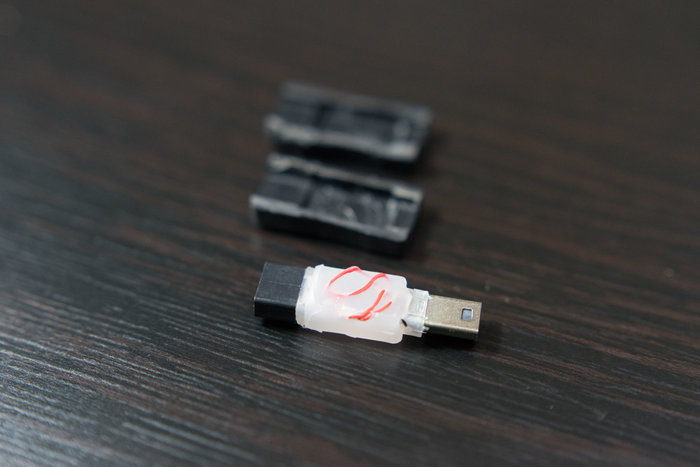

掰开外壳后的样子,瘦多了,看着头做工还行,很坚固,也够长,应该很多外壳口比较小的键盘,这个头都能伸进去
把转接头接到线上试试还可以啊,体积还蛮合适的
micro usb公头上自带触点,这样跟转接头的结合还是蛮紧的,但是我还是打算再加固一下。duang duang duang!上热熔胶枪
热熔胶是个DIY的好东西,用好了可以帮到大忙,在两个接头中间上点热熔胶,起到了很好的紧固作用,这样不会怕接头松了
为了方便接口上热缩管,把usb头的接头处也打一下胶
上完热熔胶,就上热缩管,先上usb这头,用的三倍带胶的热缩管,后来发现带胶的热缩管热缩以后,紧固效果更好,结实得一塌糊涂啊
热缩以后的效果还是不错的,接线处变得十分贴合牢固,应该很耐用

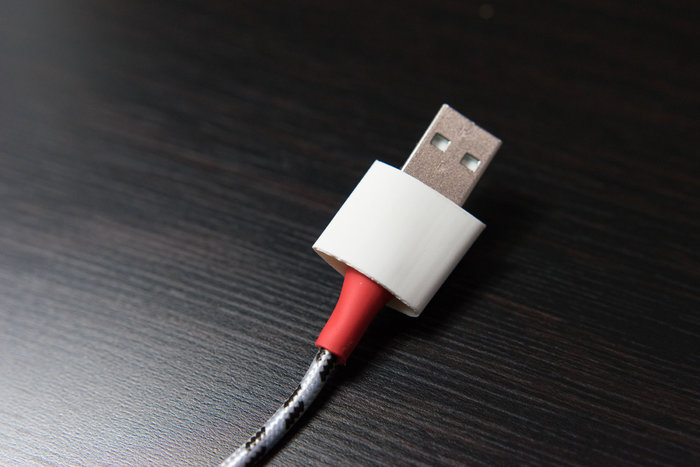

虽然是自己DIY数据线,我对外观还是有点要求的,起码不能太丑吧,因此接着套外壳胶套,改善一下颜值
双层热缩以后,效果更好,还有点可爱了

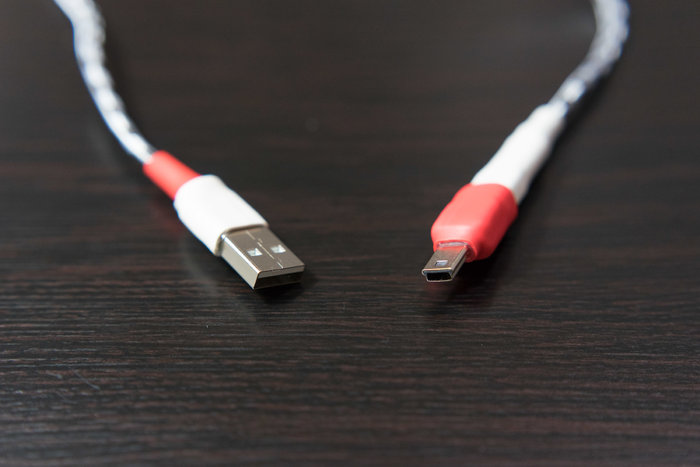

另外一头也做好了,试验线就完成了
尽管感觉micro usb这头略长了点,不是那么完美的手工线,但是好歹也是我自己做的线,还是挺喜欢的。而且这么DIY线真是方便啊,以后我想要什么样的线,买个micro usb版本改造一下就可以了。

我看机械键盘界流行螺旋线,我也打算DIY一根,我选了根红色的线,两头带弹簧,在马云家批发网站买的,便宜,再普通不过的线,我打算把它化腐朽为神奇一下

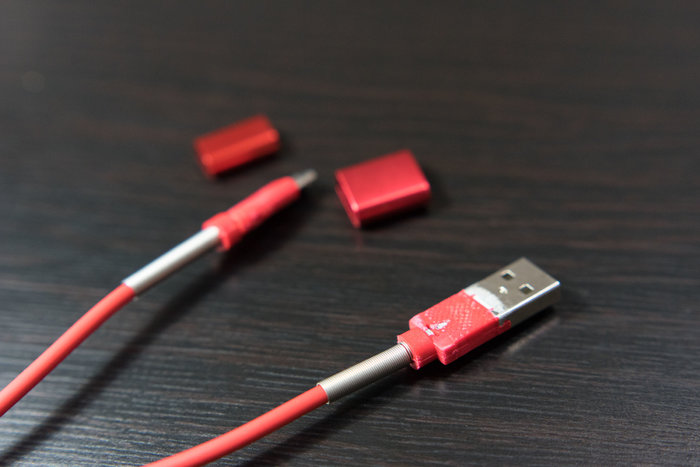

宇宙惯例,先瘦身吧,去掉两边的金属外壳
把线弄成弹簧线的样子,办法有很多,我先试了用热风枪吹,但是效果不好,最后还是暴力加热法,我就不上图了

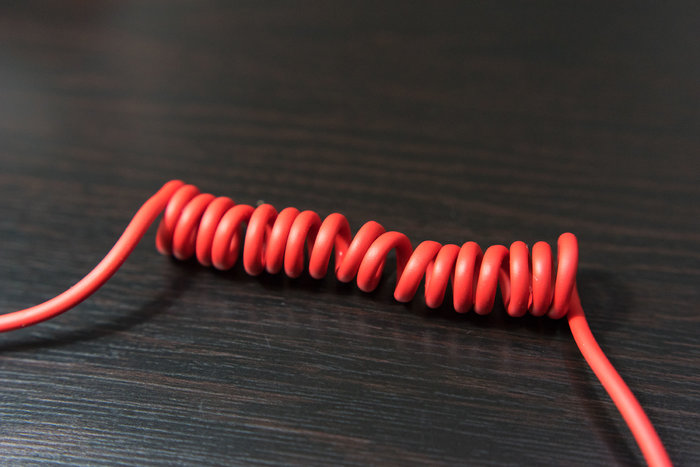

搞得有点匆忙,其实耐心一点效果会更好,第一次弄的效果松松垮垮,不过好歹也弹簧了,虽然这弹簧有点松,哈哈

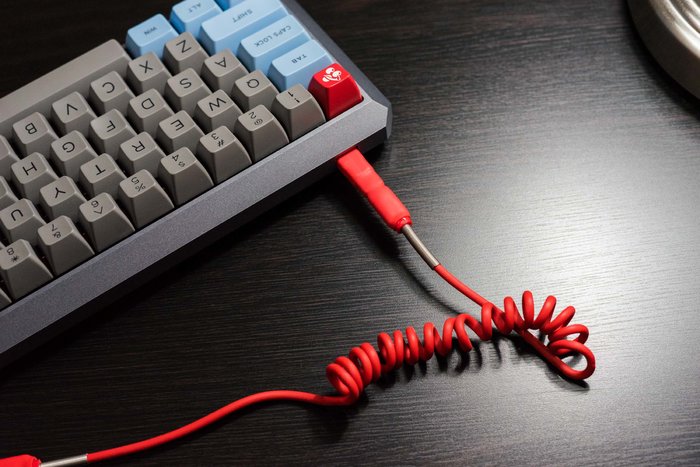

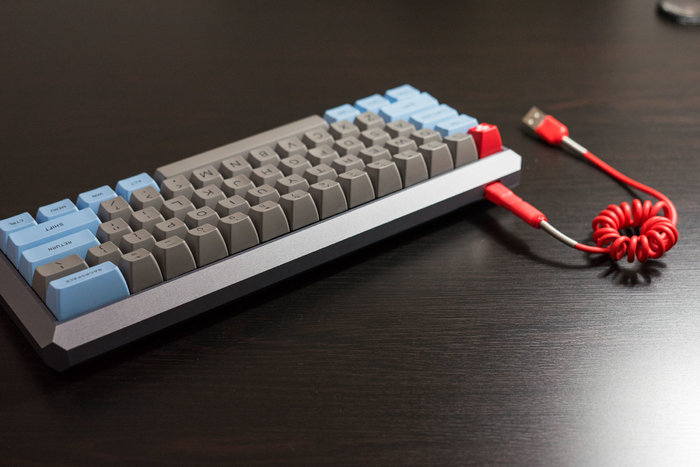

套上转接头芯,套上热缩管,一条红红的弹簧线就搞定了,还真是我想要的样子

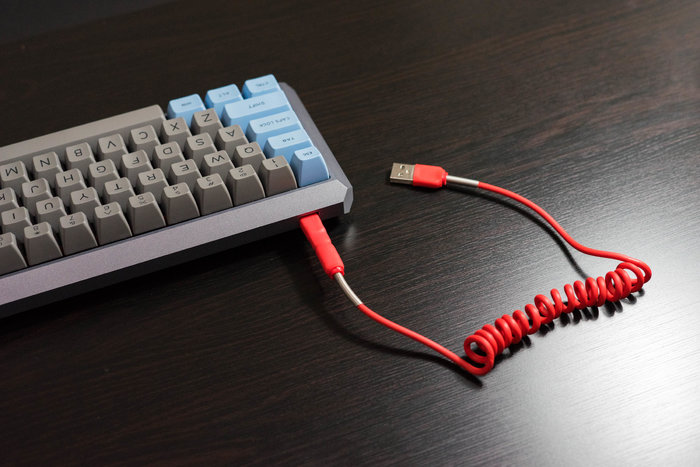

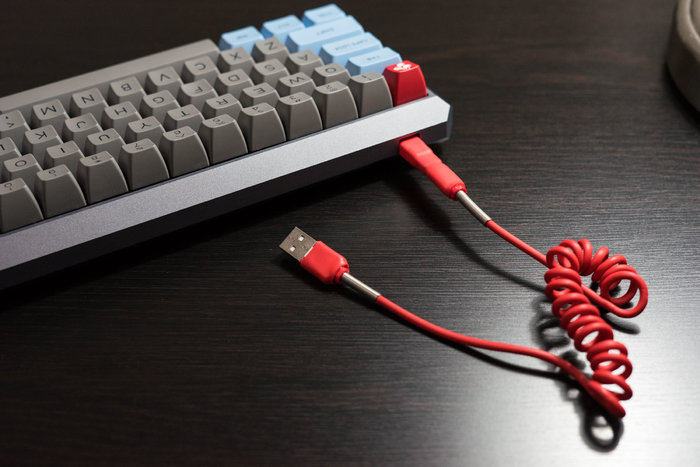

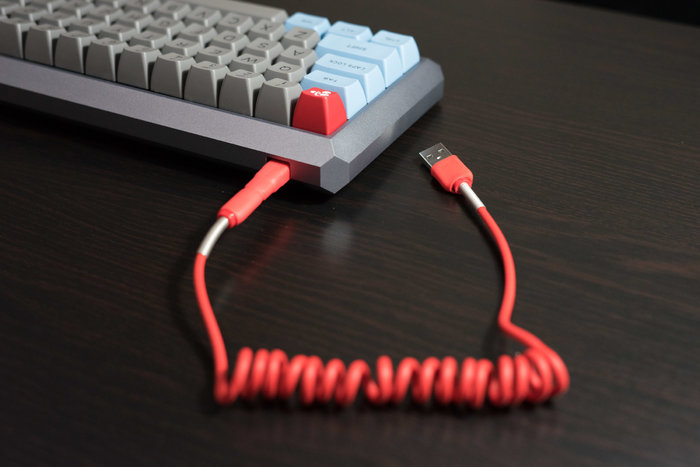

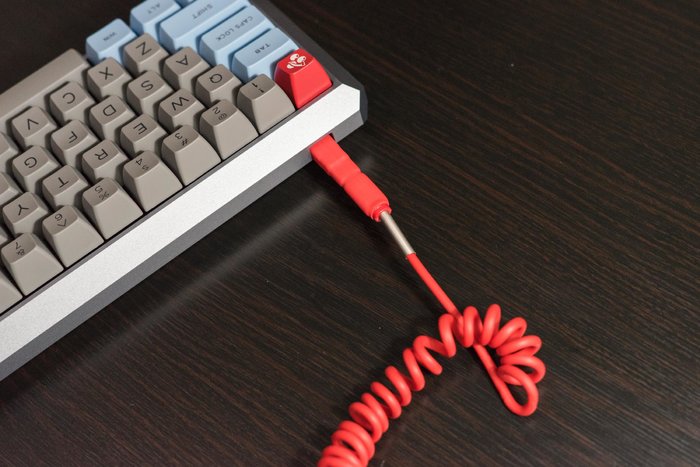

来看看上机效果,五度加灰蓝来配合一下

在家的时候沙发就是我的办公桌了

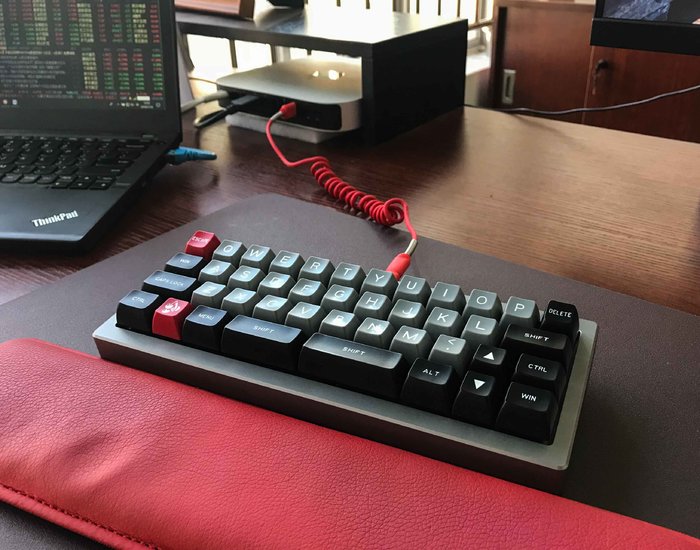

这个是在公司办公的时候的桌面
自己第一次做线,赶脚还是很OK的



最后编辑于 2018/1/16 14:52
